SPM-Nanoa - Features

Scanning Probe Microscope/Atomic Force Microscope

뛰어난 기능

광학 현미경 이미지에서 SPM 이미지까지 모든 모드에서 선명한 이미지를 얻을 수 있습니다.

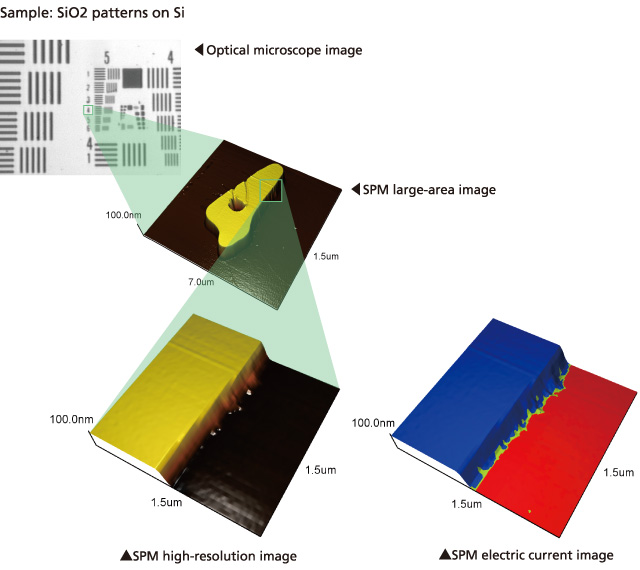

Sample: SiO2 patterns on Si

Capture Sharp Images with All Modes from Optical to SPM Microscopy

다양한 관찰 모드

형상 관찰에서 물리적 특성 맵핑에 이르기까지 다양한 관찰 모드를 지원합니다.
따라서 물리적 특성을 고해상도로 평가할 수 있습니다.

Shape Contact Mode / Dynamic Mode
Mechanical Properties Phase Mode / Lateral Force Mode (LFM) / Force Modulation Mode / Nano 3D Mapping Fast*
Electromagnetivity Electric Current Mode* / Magnetic Force Mode (MFM)* / Surface Potential Mode (KPFM)* / Piezoelectric Force Mode (PFM)* / STM*
Machining Vector Scanning
Atmospheric Control Observation in Liquid

* Optional

Target 검색도 간단

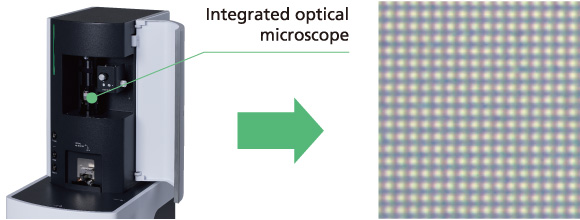

진동의 영향을 받지 않고 선명한 광학현미경 이미지를 통해서 Target를 쉽게 찾을 수 있습니다. 고성능 광학현미경과 SPM 유닛을 일체화 하였습니다.

테스트 패턴 관찰

View Test Patterns

일체형 광학 현미경(좌)으로 3um 간격의 시료 표면 격자 구조를 명료하게 관찰할 수 있습니다..

국소적인 물성을 고분해능으로 관찰

아주 부드러운 시료의 변형이나 시료의 기계적 특성•전기특성의 차이가 국소적인 부분도 고 분해능으로 관찰할 수 있습니다.

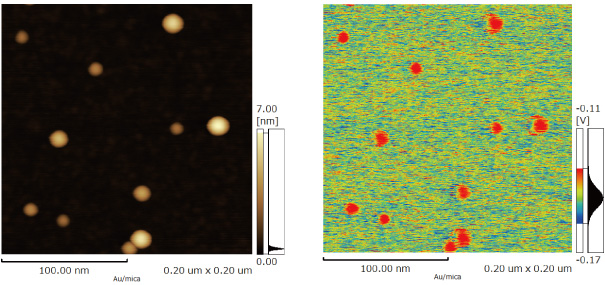

마이카 기판 위의 금 나노입자 KPFM 관찰

KPFM Mode Observation of Gold Nanoparticles on Mica Substrate

0.2um의 형상 이미지(좌)와 같은 시야의 표면 전위 이미지 (우)를 관찰할 수 있습니다.

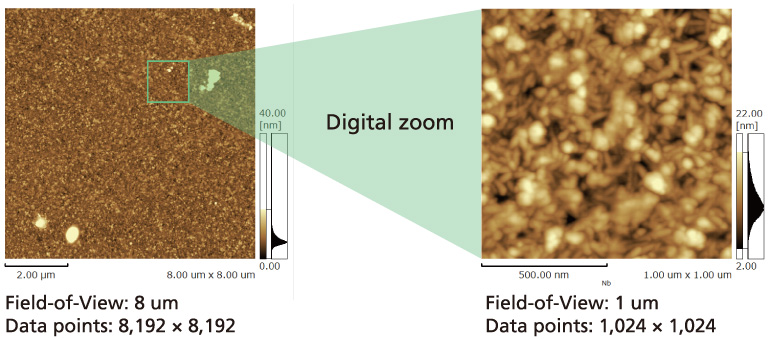

8K 이미지로 고해상도 넓은 영역 관찰

넓은 영역을 관찰했을 때도 미세한 구조를 확인할 수 있습니다. 최대 8K (8192 × 8192) 해상도로 고분해능 관찰을 실현했습니다.

금속 증착막 관찰

Observation of Vapor-Deposited Metal Coating

자동 관찰

레이저 광축 조정과 관찰중 조건 설정, 이미지 처리 자동화

표준시료 • 표준 컨틸레버 사용시 : 소요시간 약 5분*
* 1 μm 시야를 256 × 256 화소로 자동 관찰 했을  경우의 소요시간입니다. 소요 시간에는 개인차가 있습니다.

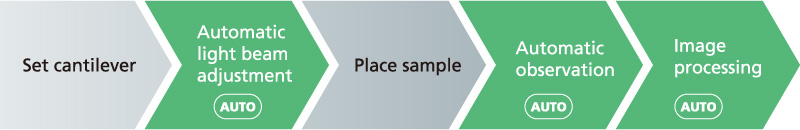

Adjusts Laser Beam, Adjusts Parameter Settings During Observation, and Performs Image Processing Automatically

기존 SPM/AFM은 노하우가 필요가 있었던 광축 조정과 관찰 중 조건 설정, 이미지 처리를 자동화해서 스트레스 없이 관찰할 수 있도록 서포트 합니다.

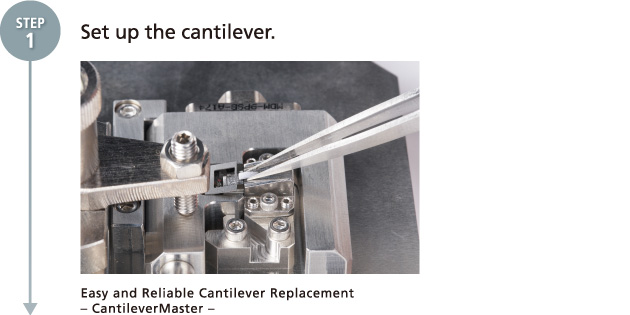

Set up the cantilever.

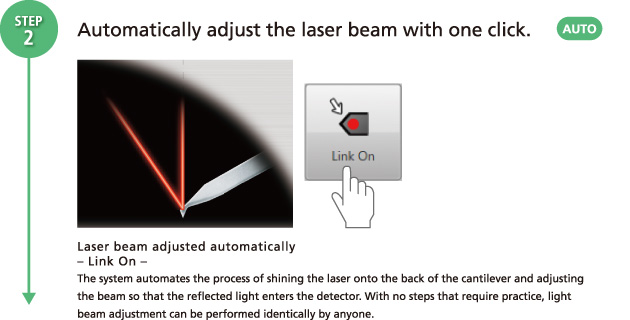

Automatically adjust the laser beam with one click.

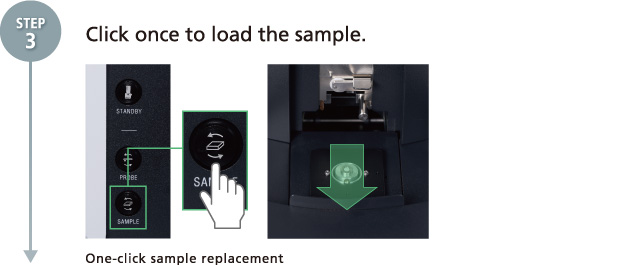

Click once to load the sample.

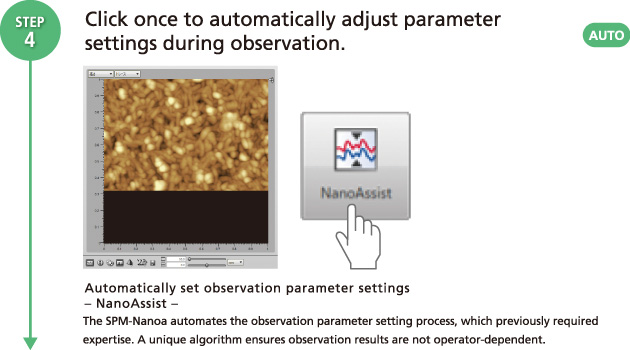

Click once to automatically adjust parameter settings during observation.

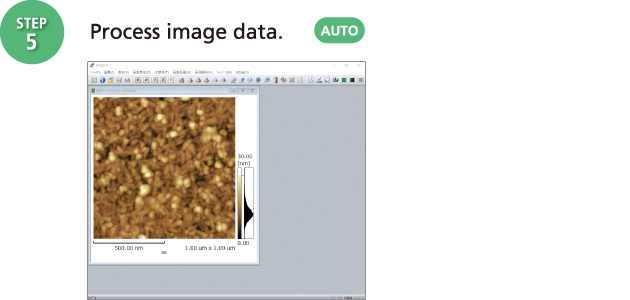

Process image data.

시간 단축

다양한 서포트 기능으로 신속한 관찰을 실현

관찰과 물성 맵핑을 고속화해서 관찰 시간을 대폭 줄였습니다. 시료 교환과 컨틸레버 교환을 간편화해서 관찰 전 준비도 보다 빠르게 할 수 있습니다.

시간 단축을 가능하게 하는 3개의 기능



High-Throughput 관찰

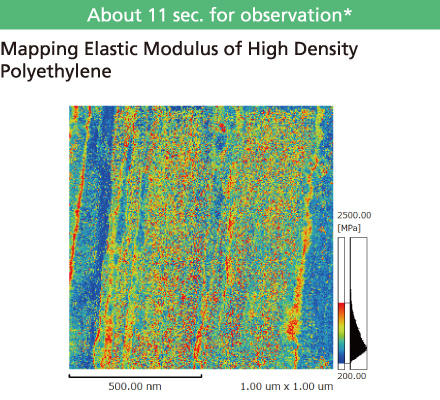

고속 물성 맵핑

고속 응답을 실현한 HT스캐너 채용과 제어 알고리즘 최적화로 관찰과 물성 맵핑 데이터 취득 시간을 대폭 단축했습니다.

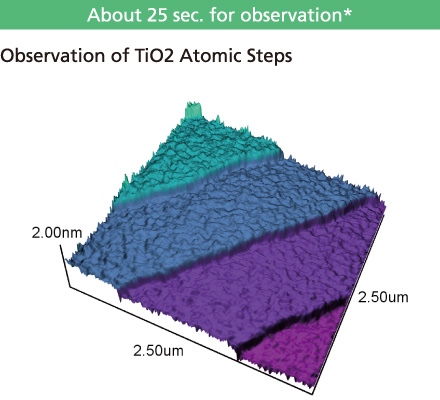

About 25 sec. for observation

About 11 sec. for observation

* 측정 시간은 관찰 조건에 따라서 다릅니다.

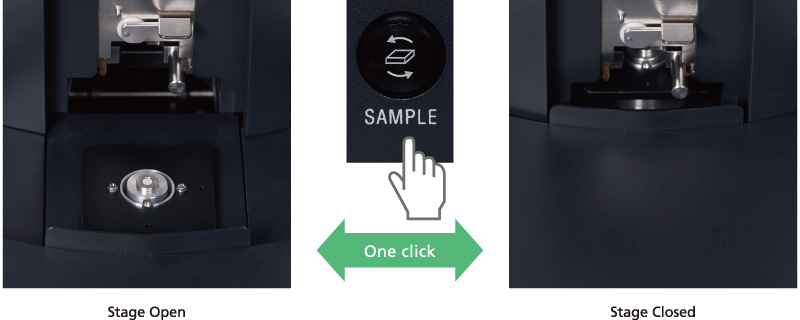

원클릭 샘플교환

원터치로 스테이지를 자동으로 열고 닫을 수 있어 시료를 간단하게 넣고 뺄 수 있습니다. 레이저 조사 위치가 유지되기 때문에 시료를 교환한 후에도 바로 관찰할 수 있습니다.

One-Click Sample Replacement

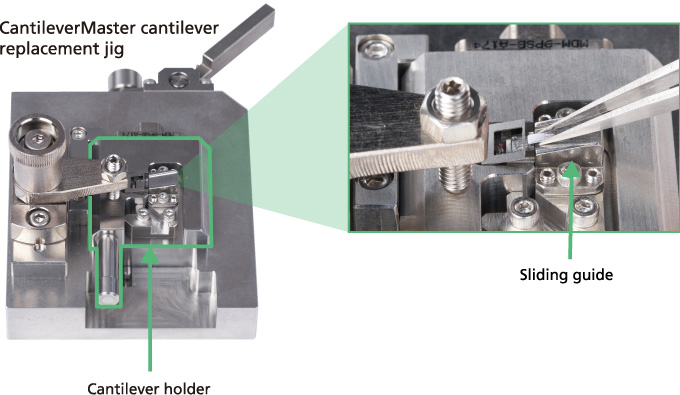

간편하고 확실한 컨틸레버 교환

컨틸레버를 정해진 위치에 놓고, 가이드에 따라서 흘려 보내면 장착할 수 있습니다. 핀셋 사용에 익숙하지 않은 사람도 간편하고 확실하게 작업을 할 수 있습니다.

Easy and Reliable Cantilever Replacement –CantileverMaster–
