SPM-Nanoa - Applications

Scanning Probe Microscope/Atomic Force Microscope

Application Software

단단한 재질에서 부드러운 재질까지 모든 시료에 폭 넓게 대응하며, "보고 싶다"라는 열망에 강력한 어플리케이션으로 대응합니다.

단단한 재료 ・나노 입자 ・나노 섬유 ・필러(Fillers) ・세라믹 ・금속
부드러운 재료 ・플라스틱   ・고무 ・필름 ・생체 재료 ・복합 재료
라이프 사이언스 • 헬스케어 ・지질막(Lipid Membranes) ・세포 ・생체 분자 ・모발
전자 ・전지 재료 ・반도체 ・기록매체

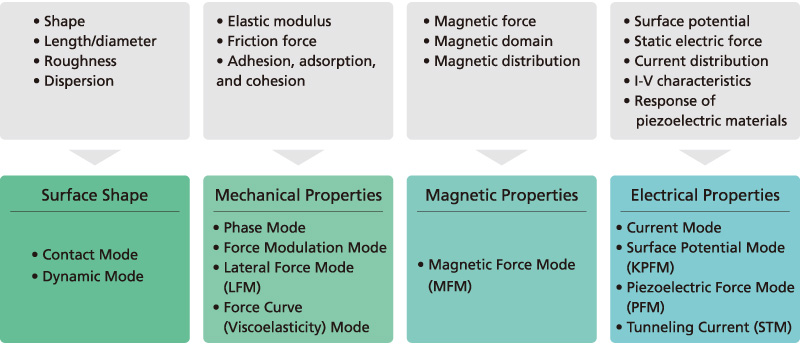

어떤 것을 관찰하고 싶으신가요?

What do you want to observe?

단단한 재료

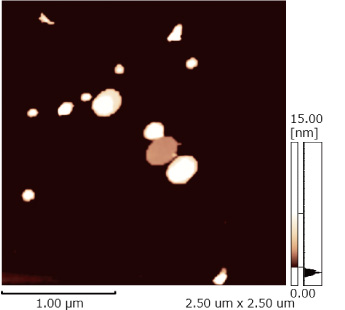

실리카 나노 입자

Silica Nanoparticles

실리카 나노입자를 관찰했습니다. 나노 입자의 크기가 균일한것을 확인했습니다.

라이프 사이언스 • 헬스케어

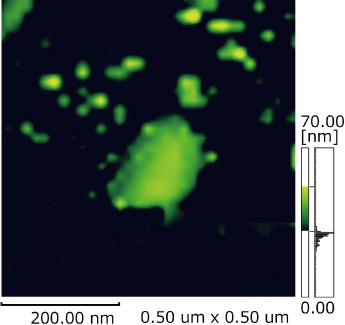

세포외소포(Extracellular Vesicles)

Extracellular Vesicles

중앙부의 큰 입자가 세포외소포입니다. 외관 관찰뿐만 아니라 기계적 특성 평가도 가능하며, 엑소좀(exosomes)과 리포좀( liposomes), 전형적인 고분자 미셀화 병원체에 대한 식별과 약물전달 시스템(DDS)연구 및 기타 응용분야에 사용될 것으로 기대됩니다. (나노3D맵핑Fast 사용).

부드러운 재료

PVP/CNF 복합 재료

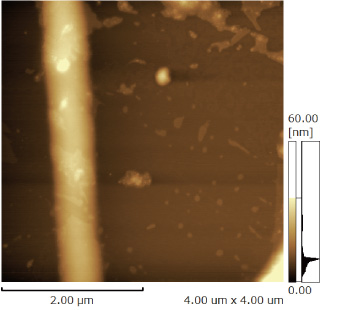

Surface Shape

표면 형상

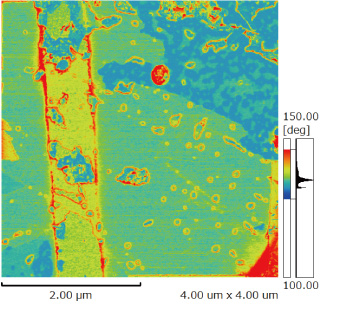

Phase

위상

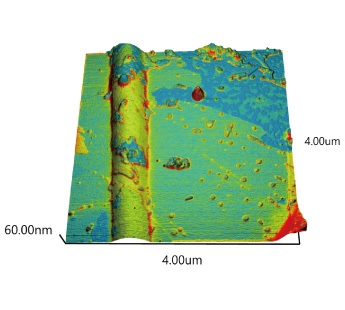

Surface Shape + Phase

표면형상  + 위상



셀룰로오스 나노화이버(CNF) 수용액과 폴리비닐피롤리돈(PVP) 수용액을 혼합해서 전기 방사 방법(electrospinning method)으로 Si기판 위에 사출한 것을 관찰했습니다. 표면 형상 이미지에서는 원주 형상의 형상이 보이고, 위상 이미지에서는 CNF와 PVP의 물성 차이를 콘트라스트 차이로 확인할 수 있습니다.
(샘플 제공 : : Professor Nakai, Graduate School & Faculty of Bioresources, Mie University)

지질막(Lipid Membranes)

Surface Shape

표면 형상

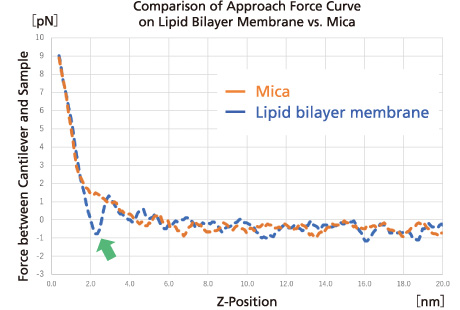

Comparison of Approach Force Curve on Lipid Bilayer Membrane vs. Mica

지질막을 관찰했습니다. 표면형상(좌)의 중앙부에 두께 6nm 정도의 Patch 형 지질막이 보입니다. 이 지질막 위에서 얻은 Force curve(우)에서는 지질막에 탐침이 침입했을 때 생기는 힘으 변화(화살표)를 확인할 수 있습니다.

전자

BaTiO3 단결정

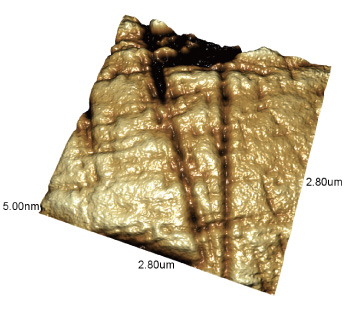

Surface Shape

표면 형상

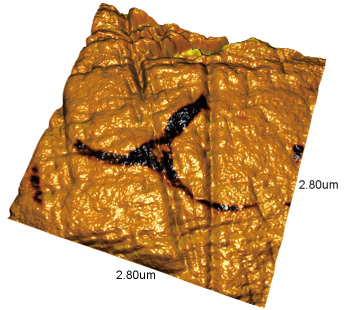

Surface Shape + Amplitude

표면형상 + 진폭

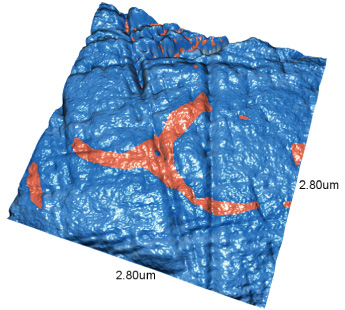

Surface Shape + Phase

표면형상 + 위상



강유전체인 BaTiO3를 압전응답(PFM)모드로 관찰했습니다. 진폭 이미지와 위상 이미지에서는 도메인(Domain)구조가 명료하게 나타나고 있습니다.
