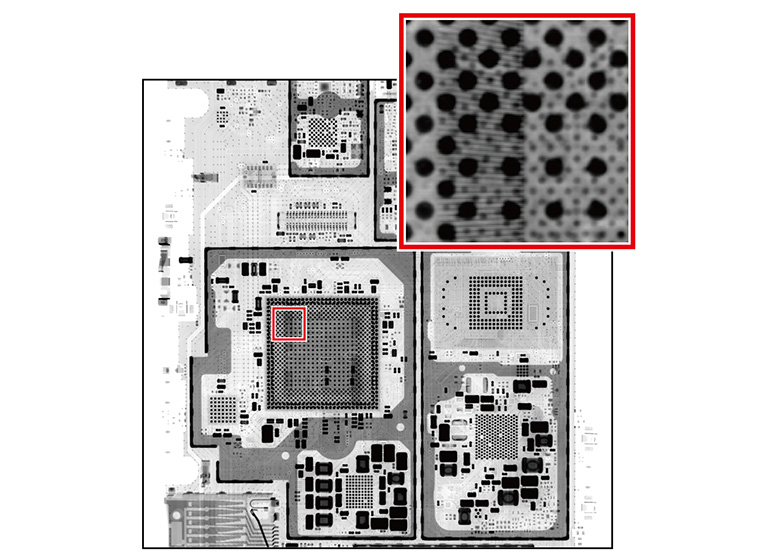

대형 고해상도 FPD 검출기 탑재. 최대 1,400만 화소 상당의 입력해상도로 넓은 시야·고해상도를 실현하였습니다.
inspeXio SMX-225CT FPD HR Plus
Microfocus X-Ray CT System
inspeXio SMX-225CT FPD HR Plus는 마이크로포커스 X선 발생장치로, 대형 고해상도 FPD를 탑재한 고성능 마이크로포커스 X선 CT시스템입니다. 넓은 검출영역, 최대 1,400만 화소 상당의 입력 해상도, 그리고 더욱 개량한 고출력 마이크로포커스 X선 발생장치로 "고출력 장치로는 경원소 재질에서 콘트라스트를 얻을 수 없다"는 상식을 뒤엎는 넓은 시야, 고해상도, 높은 콘트라스트의 단면 이미지를 얻을 수 있습니다.
또한, 검출기 해상도 향상과 함께 초고속 연산처리 시스템 HPCinspeXio의 고속화도 실현하였습니다.
연구가 진행중인 복합재료(CFRP, CFRTP)에서 대형 알루미늄 다이캐스팅 제품까지 하나의 장비로 모든 재료의 연구·개발·검사에 대응합니다.

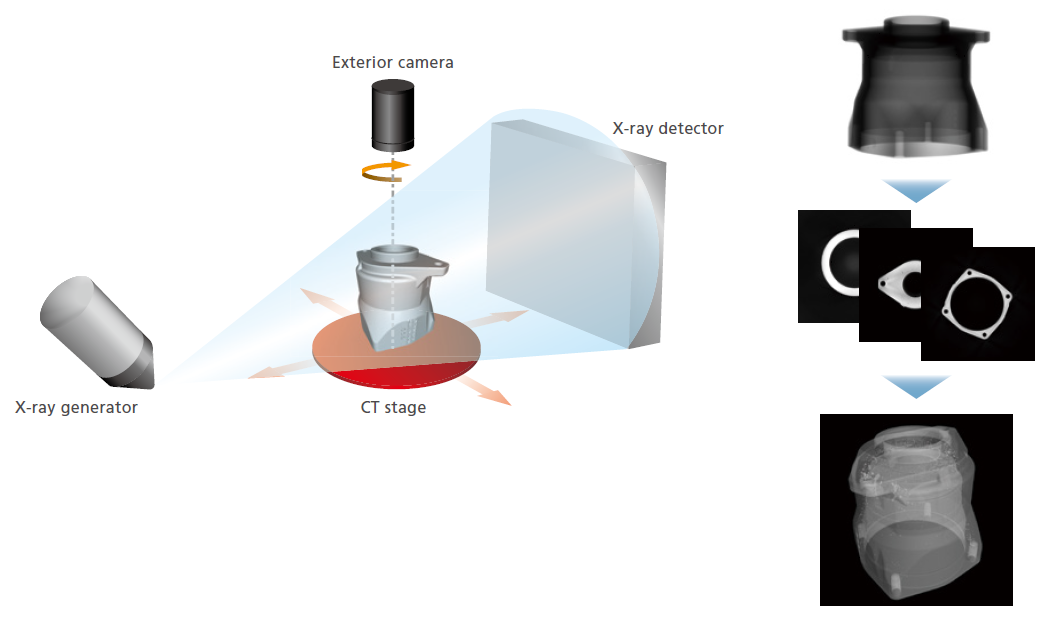

시스템 구성과 원리
아래 그림과 같이 X선 발생장치와 X선 검출기 사이에 검사대상 물체(Wrok)를 놓습니다.
360도 회전 시켜서 모든 각도에서 X선 투과 데이터를 취득하여 단면 이미지를 계산합니다.
Features
-
-

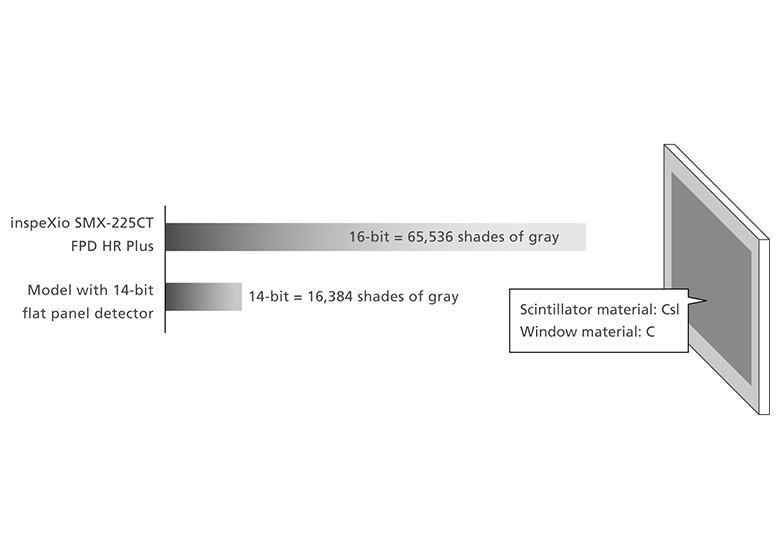

신틸레이터는 장파장 영역의 감도특성에 우수한 CsI를 채용.
검출기 창 재질에는 C를 이용하여 저밀도 재료 촬영이 가능해 졌습니다.
또 16bit의 넓은 Dynamic Range 로 미소한 컨트라스트 차이도 표현할 수 있게 되었습니다. -

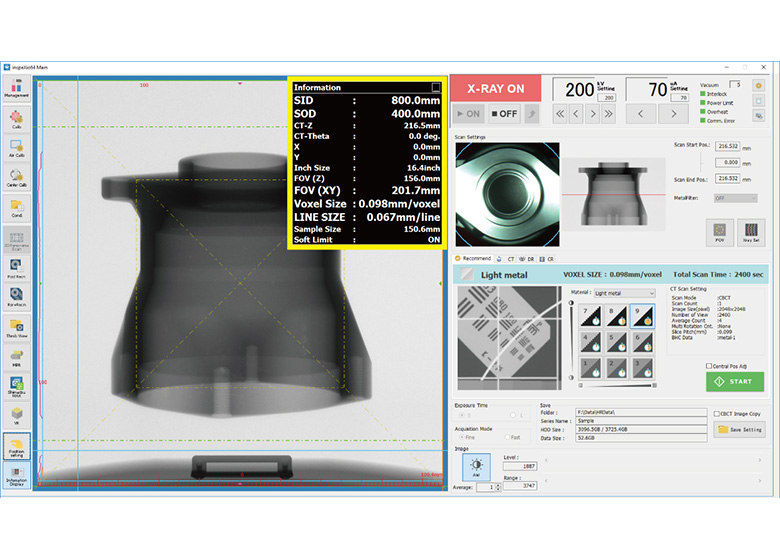

간단한 버튼배치와 최신 UI를 탑재. 누구나 직관적인 조작이 가능합니다.
초고속 연산시스템 HPC inspeXio가 더 빠르게 기존 HPC inspeXio대비 최고속도 약 50배 고속화 실현. -
필라멘트 수명 연장
필라멘트 전류값 자동 조정으로 필라멘트 기대 수명을 2.5배 증가시켰습니다.
