inspeXio SMX-225CT FPD HR Plus - Features
Microfocus X-Ray CT System

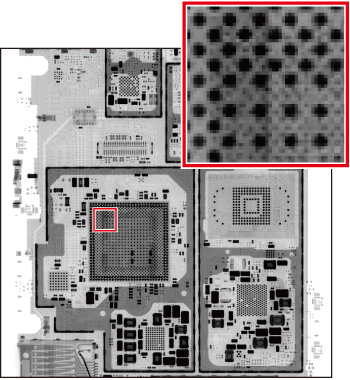

High-Resolution CT Image
최대 14,000만 화소 입력 해상도
대형 고해상도 FPD검출기를 탑재.
Offset 주사로 최대 14,000만 화소 상당의 입력해상도를 실현하였습니다.

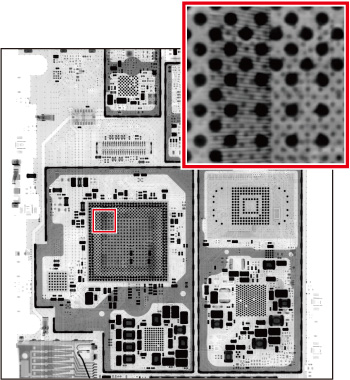

4,096 × 4,096 화소 CT 재구성
4,096 × 4,096화소의 초 고해상도 CT 재구성을 지원하여 고해상도 X선 검출기의 성능을 최대한 활용할 수 있습니다.
High-Contrast CT Image

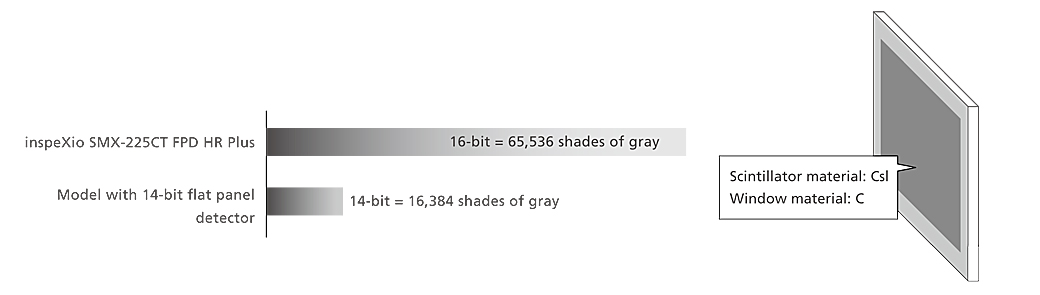

High-Contrast Detector with Wide Dynamic Range
신틸레이터는 장파장 영역의 감도특성에 우수한 CsI를 채용, 검출기 창 재질에는 C를 이용하여 저밀도 재료 촬영이 가능해 졌습니다. 또 16bit의 넓은 Dynamic Range 로 미소한 컨트라스트 차이도 표현할 수 있게 되었습니다.

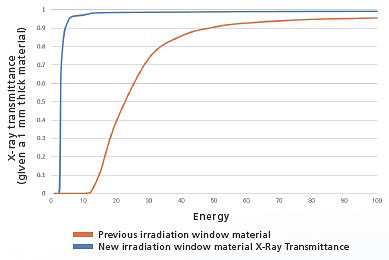

Improved X-Ray Generator
Shimadzu에서 만든 마이크로 포커스 X선 발생장치에 새롭게 개발한 조사창을 채용. 발생 선량과 함께 연X선 성분의 증가로 X선이 투과하기 쉬운 저밀도 재질을 촬영할 때의 콘트라스트가 대폭 향상되었습니다. 또 광시야 FPD에 맞춰 조사각도 최적화 하였습니다.

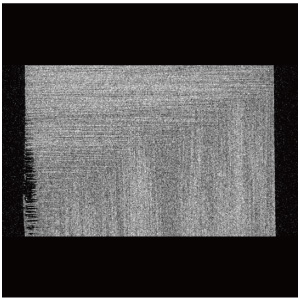

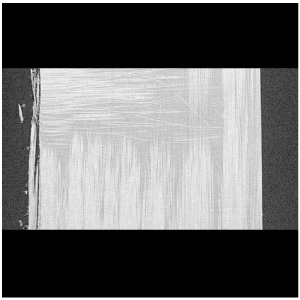

CFRTP 단면 이미지 비교
Easy and Fast CT Scan
직관적인 UI
심플한 버튼 배치의 새로운 UI를 탑재. 누구나 직관적으로 조작이 가능합니다.

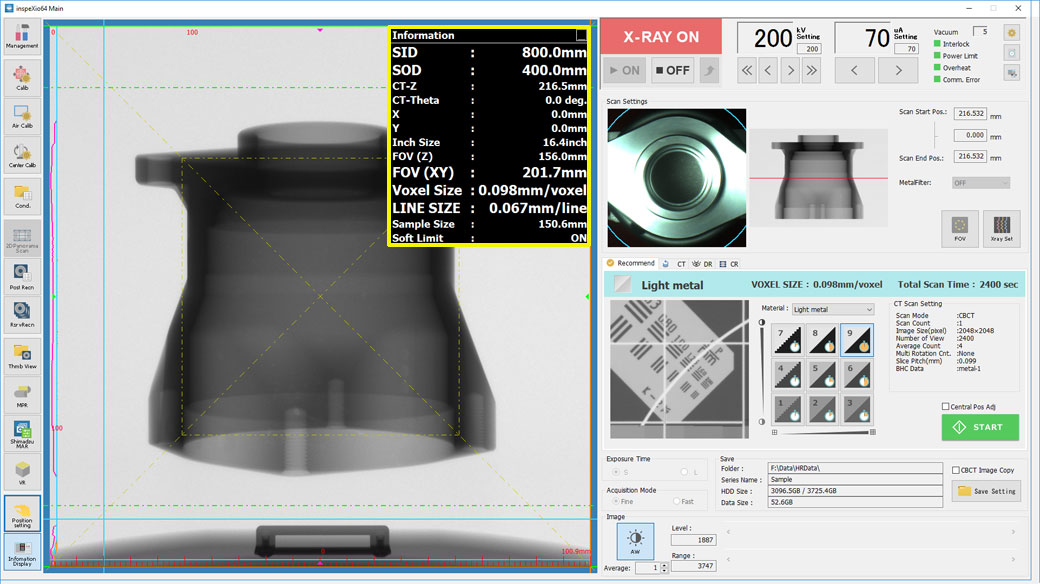

시스템 화면
스테이지 위치, 촬영시야, Voxel 등량길이 등을 실시간으로 표시. (노란색 영역)
분해능이나 시야 Size를 지정한 촬영도 쉽게 할 수 있습니다.

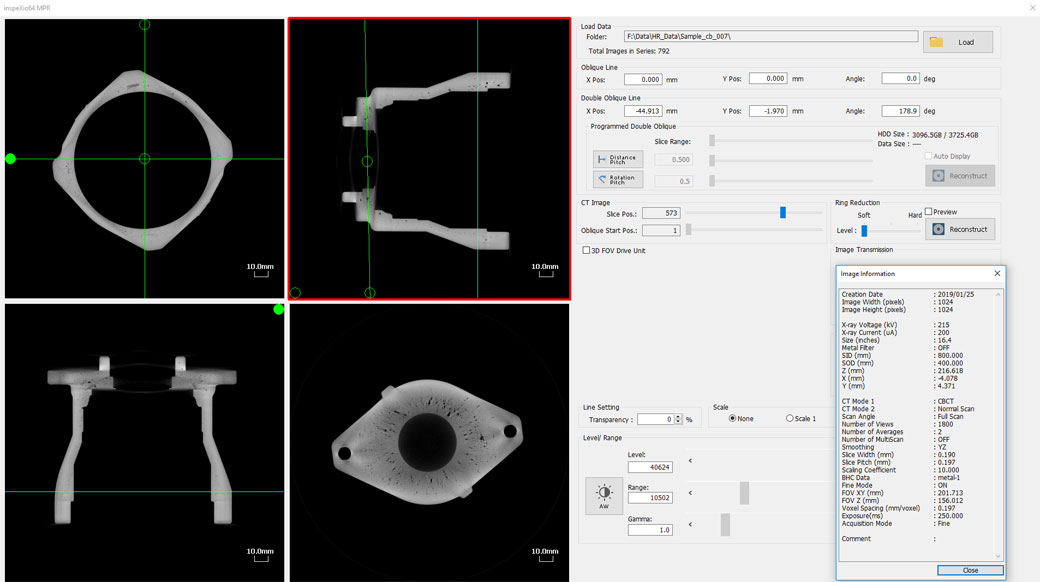

MPR 화면
슬라이스 화면, Oblique, double-oblique 이미지를 표시, 간단하게 단면을 관찰할 수 있습니다.

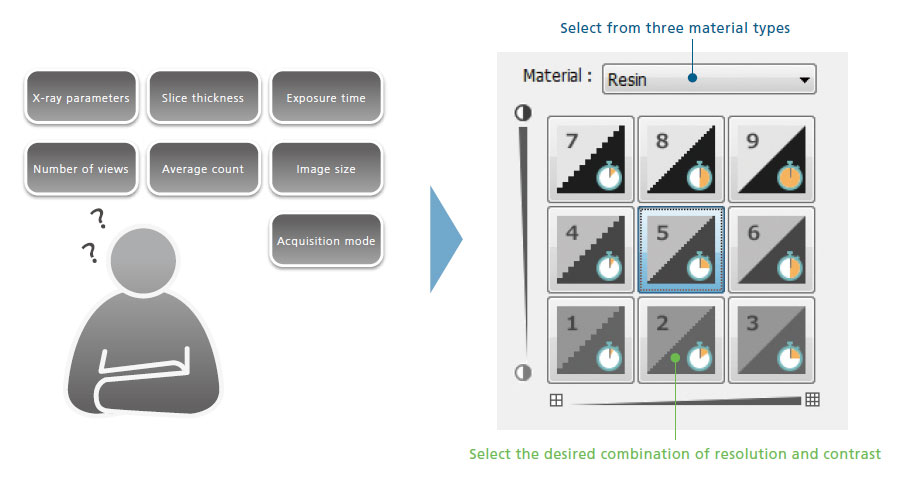

자동CT 스캐닝 기능
누구나 간단하게 촬영조건을 설정할 수 있도록 서포트 기능 "자동CT 스캐닝 기능"을 탑재.
재질과 단면 이미지의 해상도 · 콘트라스트만 선택하면 최적의 촬영조건이 설정됩니다.

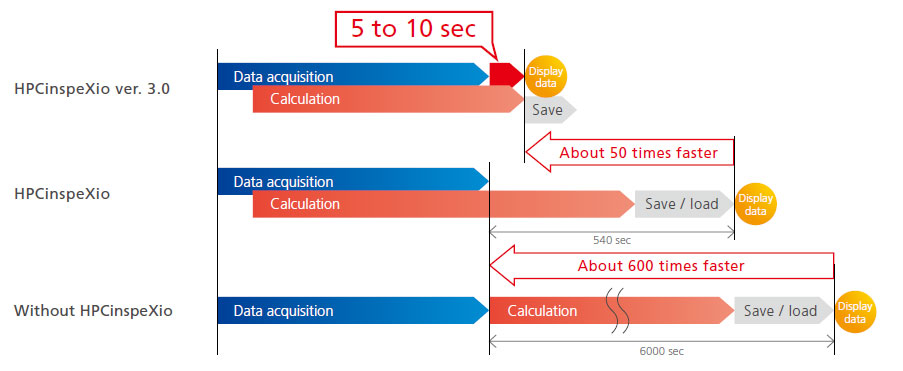

초고속 연산시스템 HPC inspeXio ver. 3.0 New!
초고속 연산시스템 HPC inspeXio를 한번 더 고속화.
기존 HPC inspeXio와 비교해 최고 속도에서 약 50배의 고속화를 실현하였습니다.
* fast acquisition mode에서 단면 이미지 Size 1,024 × 1,024 화소 설정시

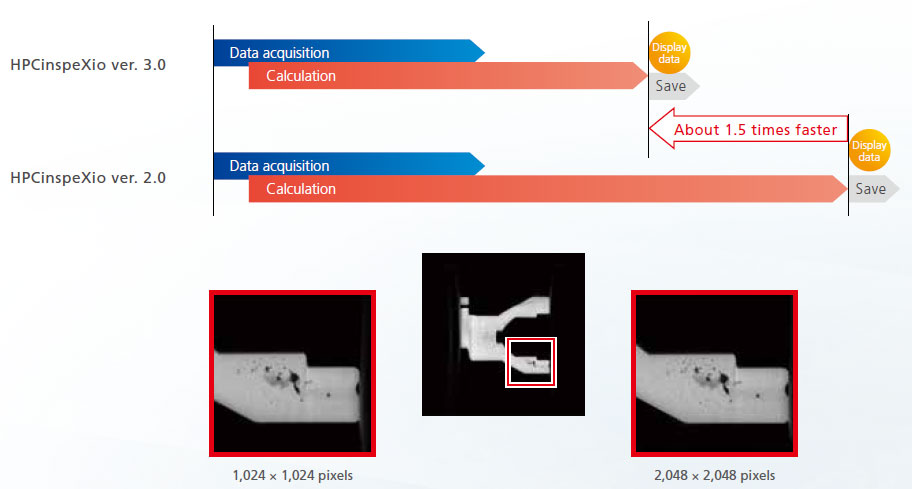

2,048 × 2,048 화소 CT 재구성을 더 고속화 New!
초고속 연산처리시스템을 업데이터해서 2048 X 2048 화소 CT 재구성 처리 시간을 1.5배 단축하였습니다.
* 셋팅조건: “Clear”, 1200View, full scan, AUTO scaling factor, 재구성 (2,048 × 2,048 pixels)

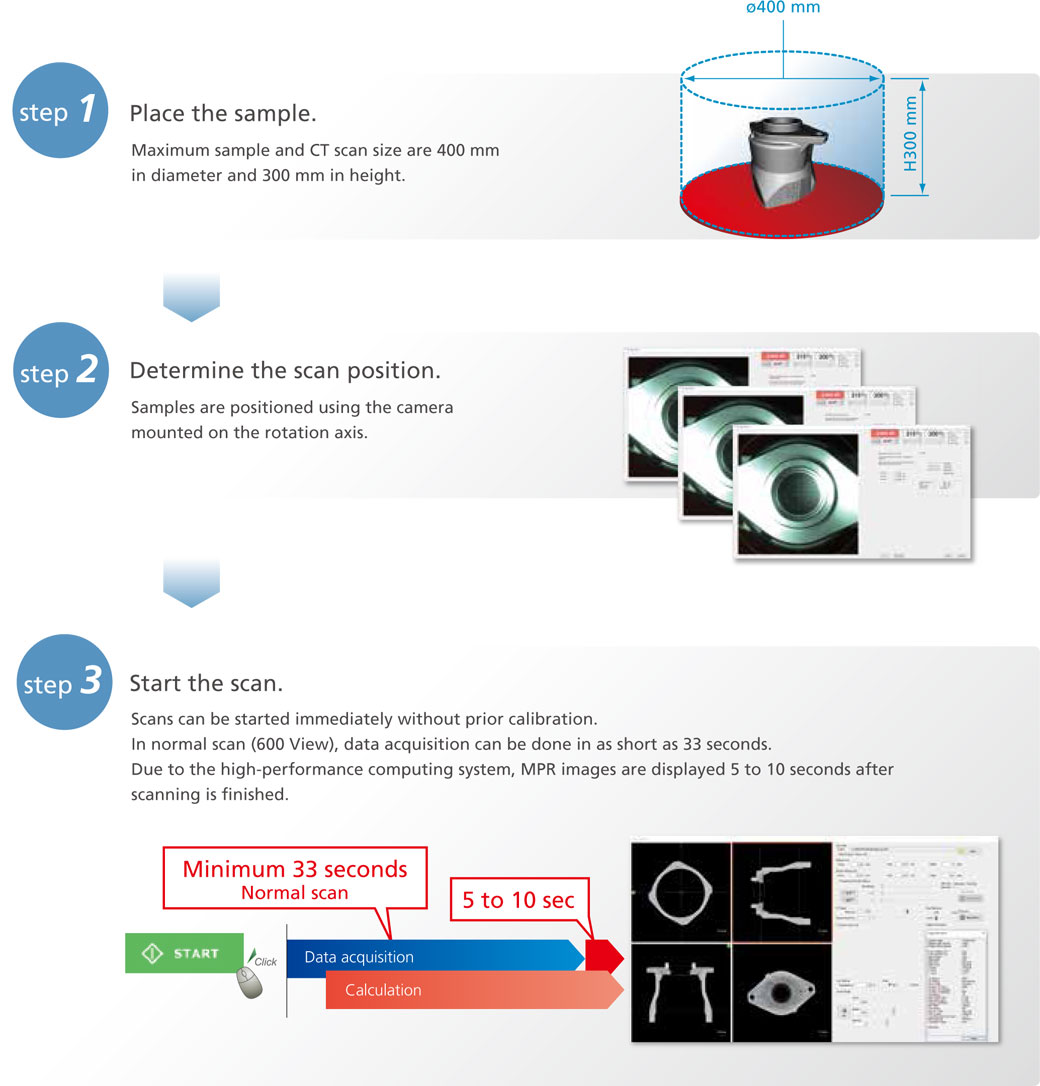

단 3 Step으로 CT 촬영
촬영 전의 교정 작업이 필요 없습니다. 샘플을 셋팅하고 바로 촬여을 시작할 수 있습니다.

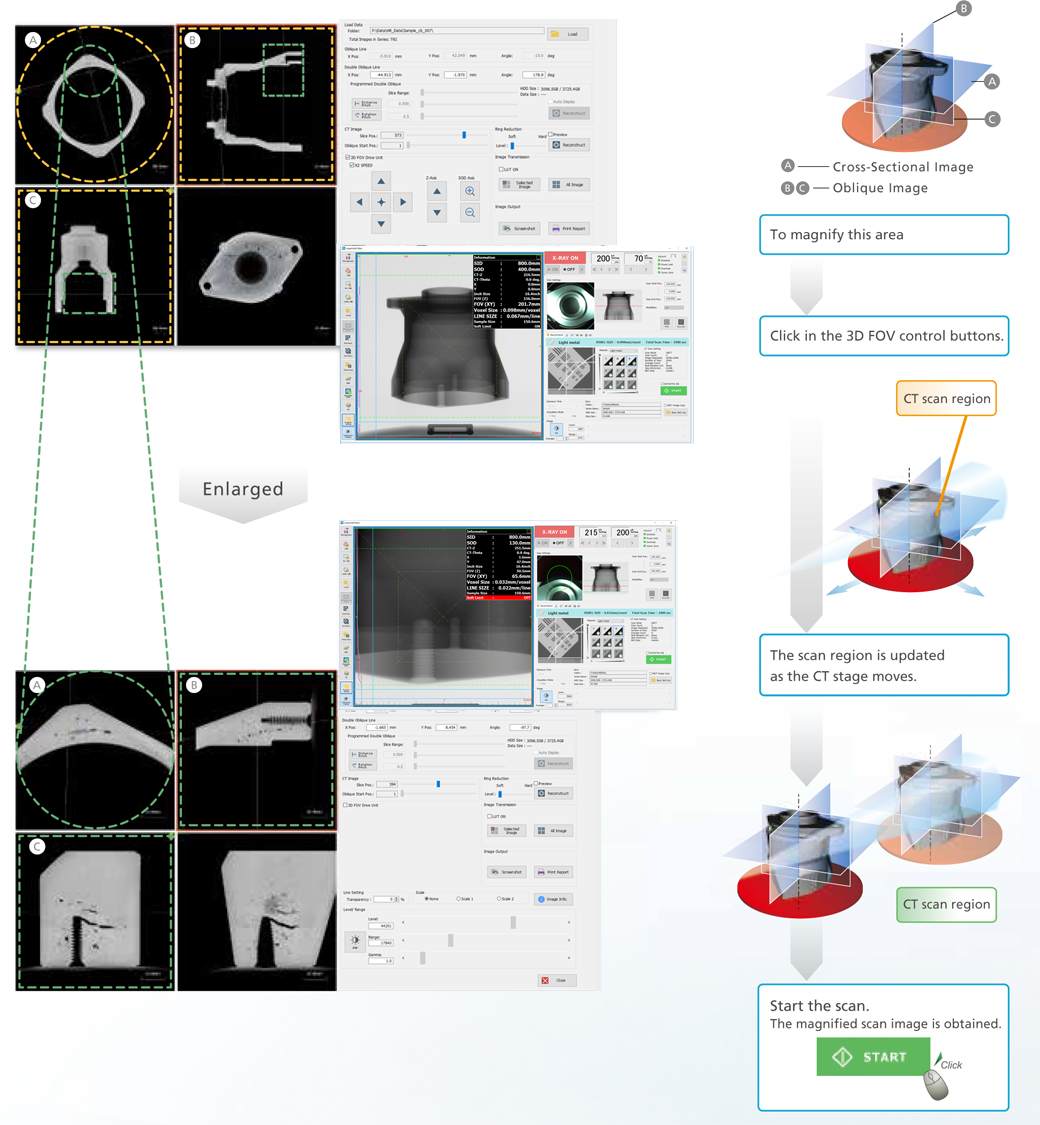

CT 촬영 영역 3차원 표시기능
CT 스테이지 이동에 따라 실시간으로 MPR 화면상에 CT촬영 영역을 Overlay 표시.
한 번 CT촬영한 결과를 베이스로 하여 원하는 부분을 다시 한 번 촬영할 수 있습니다.

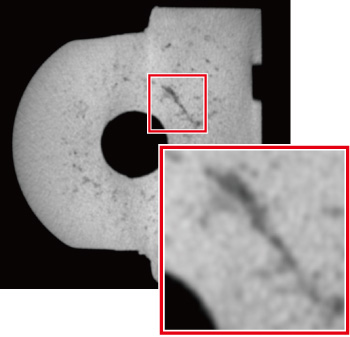

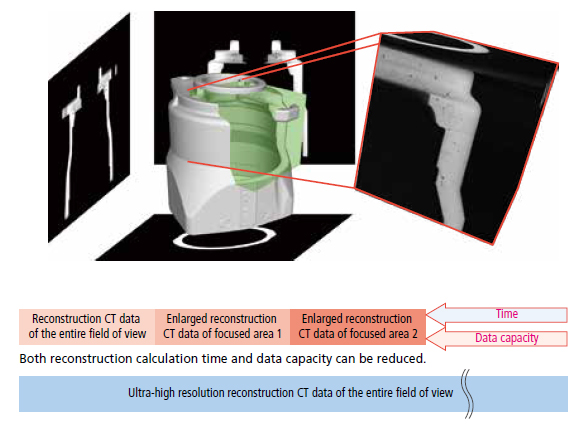

3차원 확대 재구성 New!

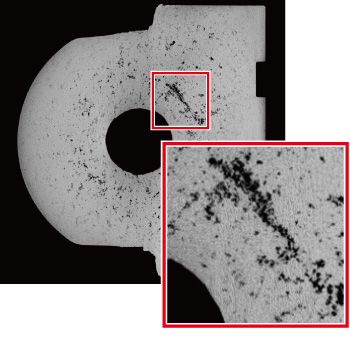

한 번 촬영한 데이터에서 주목하고자 하는 곳을 확대해서 재구성 할 수 있습니다. 기하학적으로 확대 배율을 올릴 수 없는 샘플도 고배율 단면 이미지를 얻을 수 있습니다. 고해상도 검출기를 탑재하여 확대 재구성을 하여도 선명한 단면 이미지를 얻을 수 있습니다. 재구성 연산이기 때문에 재촬영은 필요하지 않습니다.
Unique Functions
- 필라멘트 수명연장
필라멘트 전류값 자동 조정으로 필라멘트 기대 수명을 2.5배 증가시켰습니다. - Acquisition Mode 전환 기능
Acquisition Mode 와 노광시간을 조합하여 단시간, 장시간촬영을 설정할 수 있습니다. - 슬라이드 도어 손가락 끼임 방지 기능
슬라이드 도어를 닫을 때 손가락이 끼는 사고를 방지하기 위해서 손가락 끼임 방지기구를 탑재하였습니다. - 도어 인터락 기능

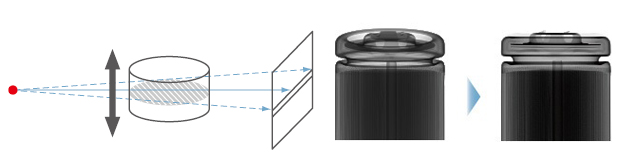

슬라이드 도어에 이중 인터락 회로를 설치하였습니다. 슬라이드 도어가 개방된 상태에서는 X선을 조사할 수 없습니다. 또 슬라이드 도어가 열려있을 때는 CT 스테이지 동작도 정지하도록 할 수 있습니다. - CR Scan
CT-Z축 상하 방향으로 움직이면서 X선 검출기의 상하 방향의 중앙부 라인의 데이터만 취득하여 CT-Z축 방향으로 왜곡이 없는 투시 이미지를 얻을 수 있습니다.
- DICOM 변환 기능
CT 이미지 데이터를 의료용 이미지 포멧의 국제 표준규격인 DICOM 포멧으로 변환할 수 있습니다. 의료용 이미지 해석 소프트웨어 해석이 필요한 경우 꼭 필요한 기능입니다. - 충격 감지 센서
X-ray tube 주변에 충격감지 센서를 탑재하여 긴급시(샘플 충돌)에는 CT 스테이지를 정지시킵니다. 확대율에 따라서는 충격 감지 센서 창 개폐가 가능합니다.
