Nexera series - Features
Ultra High Performance Liquid Chromatograph
신뢰도의 극대화, 다운타임의 최소화

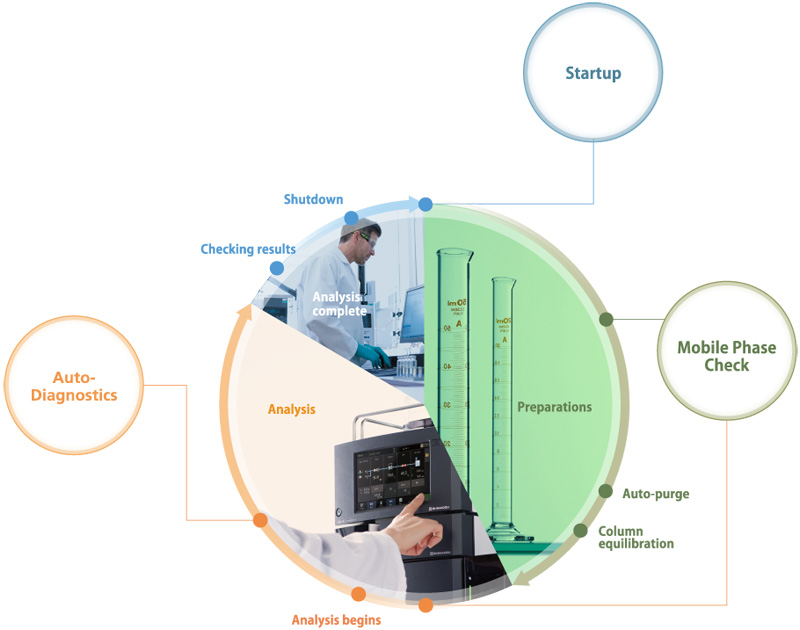

시작부터 종료까지 완전한 무인 작동
Nexera는 지정된 시간에 시작할 수 있도록 설정할 수 있어, 사전에 자동 퍼지, 안정화, 베이스라인 검사를 미리 완료할 수 있고, 사용자가 연구소에 도착하자마자 분석할 수 있습니다. 또한, 분석 시작부터 종료까지 사용자의 조작 없이 실행할 수 있도록 미리 시스템을 설정할 수 있습니다. 스마트 기기를 통해 어디에 있든 여러 시스템의 상태와 분석완료 예측 시간을 볼 수 있으며, 이러한 기능에 특별한 소프트웨어가 필요하지 않습니다.
자동 진단과 복구

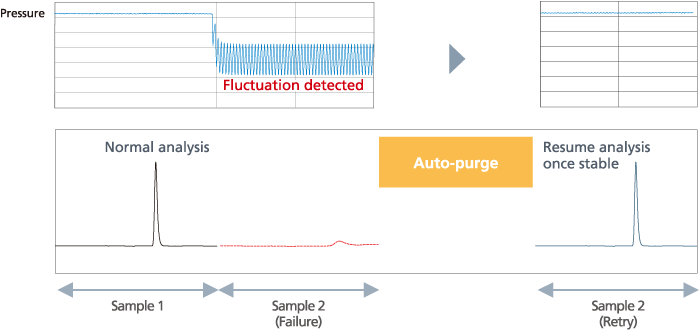

드물게, 이동상에 기포가 발생되어 펌프에 유입될 경우 문제가 발생할 수 있습니다. Nexera는 베이스라인의 변화와 압력의 변동을 모니터링하여 이상 여부를 확인할 수 있는 기능이 있습니다.비정상적인 변동을 감지했을 때, 자동으로 분석을 멈추고, 유로를 퍼지하며, 정상 압력으로 복구된 것이 확인되면 분석을 다시 시작할 수 있습니다.
펌프 헤드에 기포가 갇히면 압력(펄스)이 갑자기 떨어지고, 그 후 주기적인 압력 변화가 발생합니다. 이는 기포가 갇혀 발생하는 독특한 압력 변화와 예측된 압력 변화를 구별하는 Shimadzu 고유 기포 감지 알고리즘으로 탐지할 수 있습니다.
FlowPilot로 컬럼 보호
HPLC 컬럼은 갑작스러운 펌프의 시작과 종료 또는 극단적인 경사 변화로 손상될 수 있습니다. Nexera는 FlowPilot(Smart Flow Control)를 사용하여 자동으로 설정 지점까지 유속을 점진적으로 증가시킵니다. 각 분석에 대한 시작 프로토콜을 만들 필요가 없습니다.

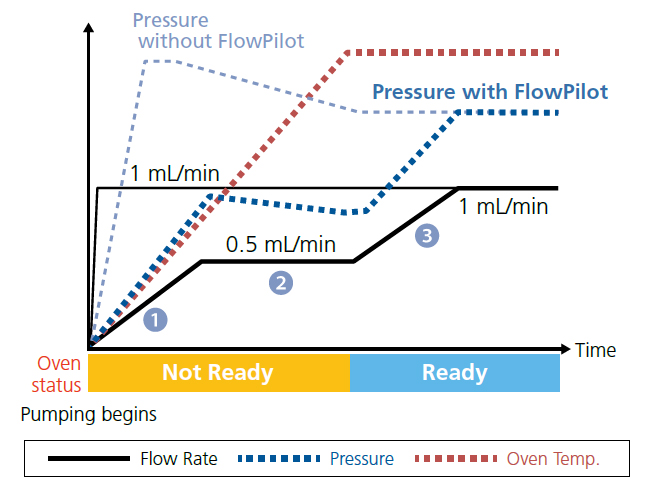

펌프는 오븐 온도에 따라 유속을 조절합니다. 유속은 설정 값의 절반까지 점차 증가됩니다.(①) 유속은 오븐이 준비될 때까지 일정하게 유지합니다.(②) 유속은 설정 값까지 점차 증가됩니다.(③)

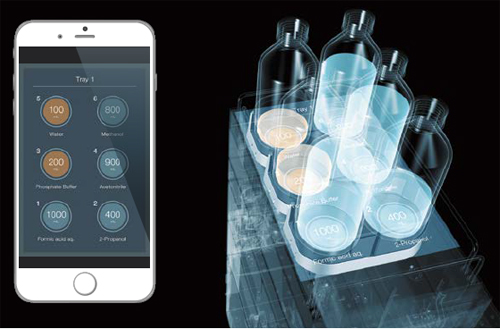

실시간 측정되는 이동상
저장 용기 무게 센서(옵션)을 사용하여 최대 열두개의 용기에서 이동상 또는 오토샘플러 세척액의 양을 모니터링할 수 있습니다. 스마트 기기에서 원격으로 용기를 확인할 수 있습니다.남은 양이 부족할 경우 장치를 실행하기 전에 사용자에게 알림으로, 분석 중간에 이동상이 부족해질 것에 대해 걱정할 필요 없습니다.
필요한 이동상의 양은 질량센서 측정데이터, 장치 구성 정보(사용되는 이동상과 세척액 구성), 분석방법으로부터 분석 시작할 때 예측됩니다. 양이 부족할 경우 사용자에게 알립니다.

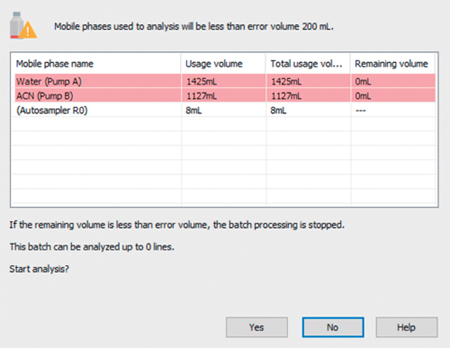

Mobile Phase information Dialog
Mobile Phase Check
원격 모니터링과 통합된 연구실 관리
확실한 컬럼 사용 내역 추적*

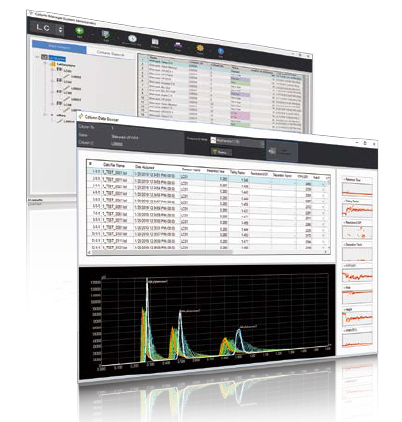

분석에 사용된 컬럼은 결과에 미칠 수 있는 영향을 조사하기 위해 추적이 가능해야 합니다. 컬럼 관리 기기(옵션)을 사용하면 각각의 컬럼은 개별 ID로 인식되며, 압력 주입번호와 같은 통계는 자동적으로 데이터 베이스에 기록되고, 각 측정 데이터 파일에 연결됩니다. 브랜드나 유형에 관계없이 모든 컬럼은 장비에 연결할 수 있습니다. 컬럼의 상태는 컬럼 관리 소프트웨어를 통해 직접 확인할 수 있어 미리 컬럼 성능을 확인하지 않고 분석을 시작할 수 있습니다. *이 기능을 사용하려면 Nexera series 및 Lab Solutions DB/CS와 호환되는 CMD가 필요합니다.
컬럼 관리 장치는 컬럼의 정보와 분석방법의 조건을 비교하여 일치하는 경우에만 분석을 시작합니다. 이 장치는 컬럼 선택에서 실수를 방지하고 동시에 각 컬럼의 사용 기록을 저장합니다.
Step 1
데이터 베이스에서 모든 컬럼을 관리하여 사용 상태, 주입 횟수 등을 한 화면에 표시할 수 있습니다.
Step 2
피크의 모양을 검사하여 컬럼의 기능 저하를 육안으로 확인할 수 있습니다. 화합물 표에 나열된 각 화합물은 크로마토그램 위에 직접 중첩될 수 있습니다.

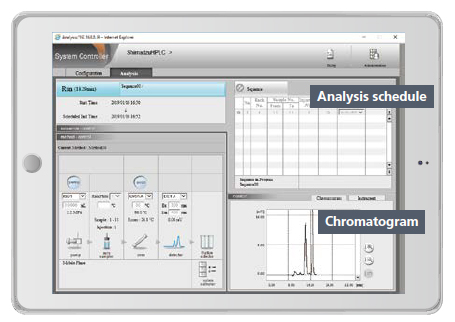

온라인 크로마토그램 확인
스마트 기기를 사용해 웹브라우져에서 기기의 작동상태를 확인할 수 있습니다. 오븐 온도, 펌프 상태와 같은 파라미터를 직접 웹에서 확인할 수 있으며, 연구실에 돌아가지 않고 실시간으로 크로마토그램을 모니터링할 수 있습니다. 또한, SHIMADZU LabTotal™ Smart Service Net (옵션)은 클라우드 서버에 장치의 작동 데이터를 저장합니다. 오류가 발생한 날짜와 시간을 포함한 오류 정보를 이메일을 통해 보낼 수 있습니다.

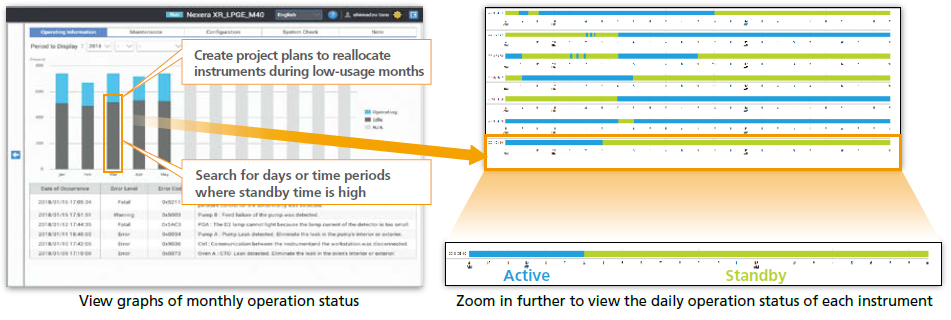

효율적인 리소스 할당
SHIMADZU LabTotal Smart Service Net (옵션)으로 연구실의 전반적인 운영을 관리하세요. 장치 사용을 검토하고 비교하여 분석 가능한 시간을 극대화하고, 공통 시스템을 통해 공유 소모품을 관리합니다. (특허 출원 중)
워크플로우 자동화, 처리량 극대화

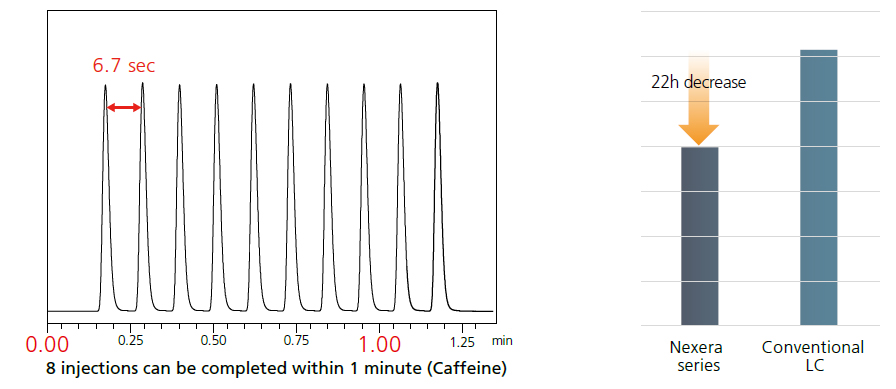

10초 미만의 분석 주기 시간
SIL-40 오토샘플러는 이전 모델보다 2배 빠른 7초 이내에 전체 주입 사이클을 처리할 수 있습니다. 또한, 최대 44개의 MTPs (3 PLATE CHANGERs 사용)를 연속적으로 분석 가능합니다. 이러한 기능을 함께 사용하면 분석 처리량이 크게 증가합니다.

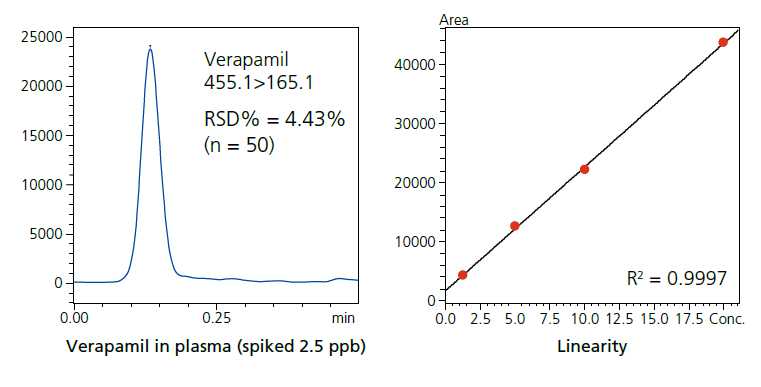

약물 동태 분석은 속도뿐만 아니라 낮은 농도에서 높은 신뢰성이 요구됩니다. SIL-40 오토샘플러는 빠른 주입 속도와 낮은 캐리오버로 초고속 30초 분석 중에도 높은 재현성과 신뢰성을 제공합니다.
안정적인 작동을 보장하는 원격 기기 관리

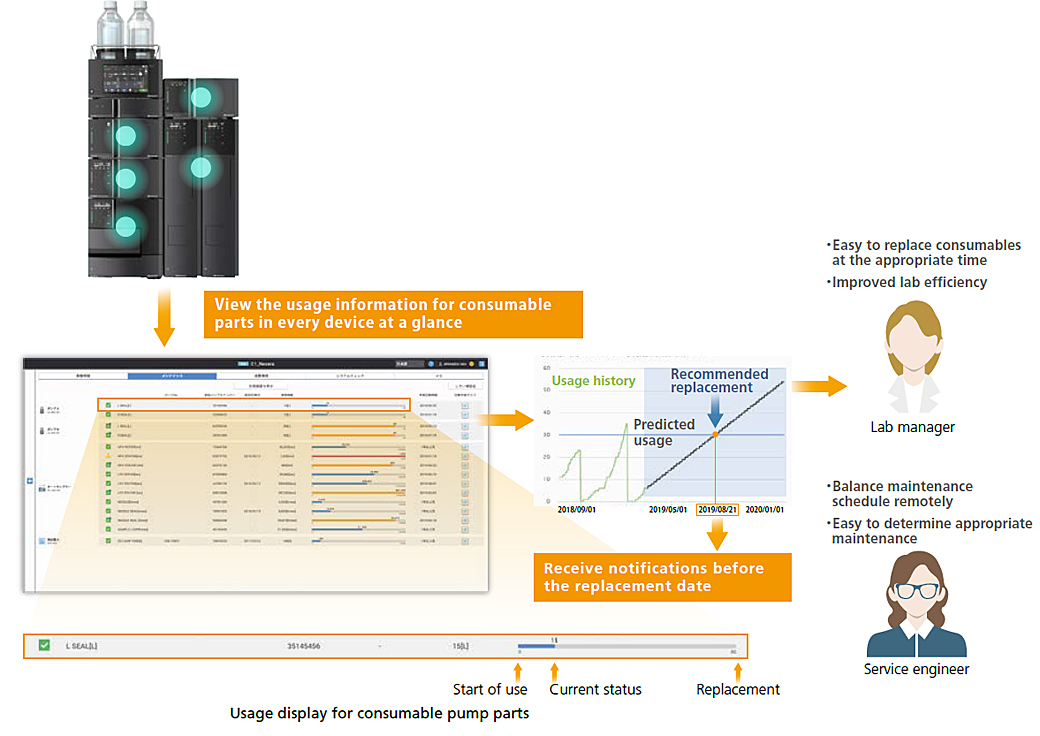

각 Nexera 부품들은 소모 부품 상태, 출고 후 소모 부품의 추적성 정보, 다양한 로그와 오류 정보를 SHIMADZU LabTotal Smart Service Net 클라우드 시스템으로 자동 전달합니다. 이 정보를 사용하여 소모 부품의 교체시기를 추천합니다. 발생한 문제는 Shimadzu service 엔지니어가 원격으로 진단할 수 있습니다. 이를 통해 시스템을 최적의 상태로 유지할 수 있고 장비 관리 비용도 절감할 수 있습니다.
컴팩트하고 독창적인

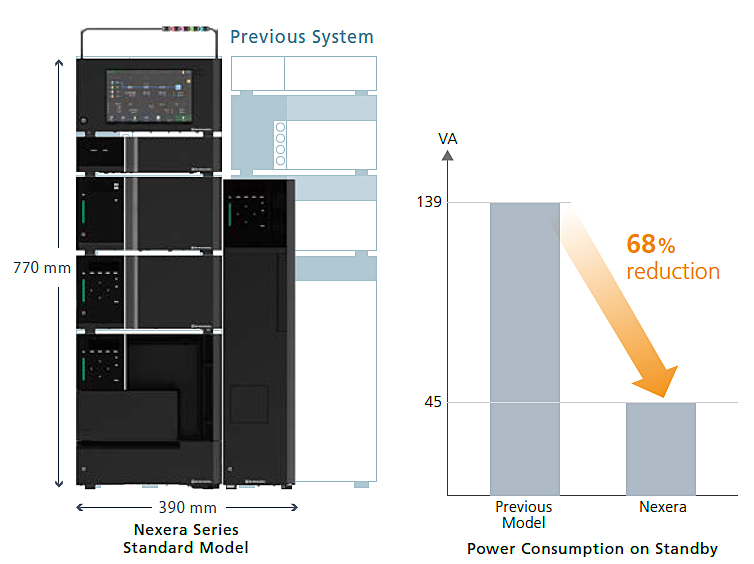

공간 절약 디자인
Nexera는 Shimadzu이전 모델의 2/3크기로 컴팩트한 디자인으로 벤치 공간을 확보했습니다.
에너지 절약 대기 모드
Nexera는 대기 모드일 때 80% 이상 전기를 적게 사용하여, 운영비용을 크게 절감하고 환경 친화적인 연구실을 지원합니다.

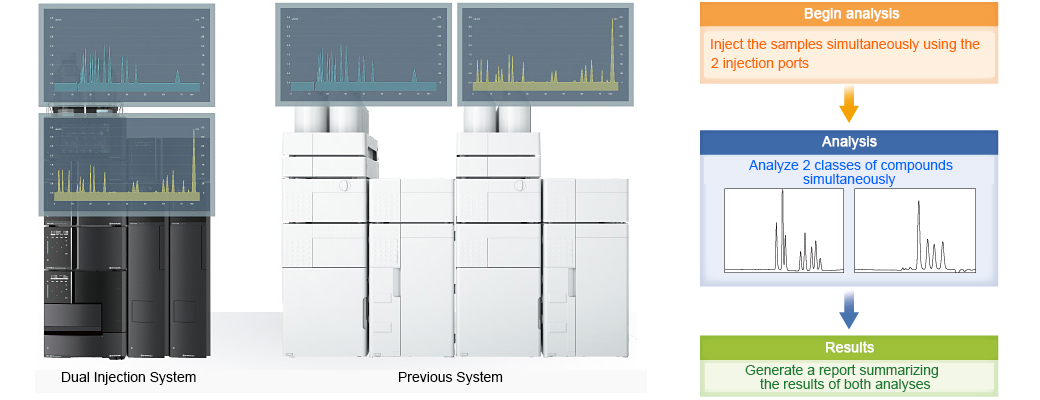

이중 주입을 통한 동시 분석 가능
두 개의 별도 유로를 위한 주입 포트를 설치할 수 있어 하나의 시스템을 사용하여 두 가지 유형의 분석(아미노산, 유기산 또는 비타민 분석 등)을 수행할 수 있습니다.
두 번째 주입 포트와 주입 밸브가 추가되었습니다. 따라서 샘플은 한개의 니들로 두 분석 플로우 라인에 독립적으로 주입될 수 있어 단일 시스템 내에서 두 시스템 분석을 통합할 수 있습니다.

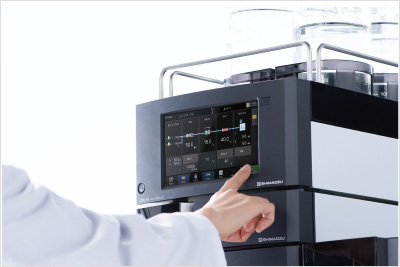

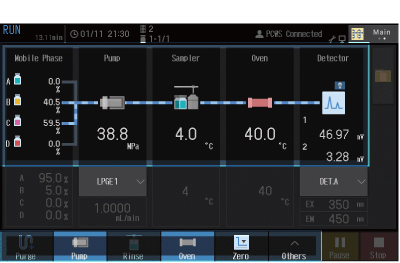

직관적인 터치패널
SCL-40 system 컨트롤러의 대형 LCD 터치 패널은 PC를 설치할 필요가 없습니다. 기기 컨트롤, 분석 상태 확인뿐만 아니라 화면에서 직접 크로마토그램을 모니터링할 수 있습니다.
참고: 만일 PC에 연결하는 경우, 터치 패널 기능은 끌 수 있습니다. 설치 시 서비스 직원에게 알려주십시오.
Status of oven temperature and flow rate

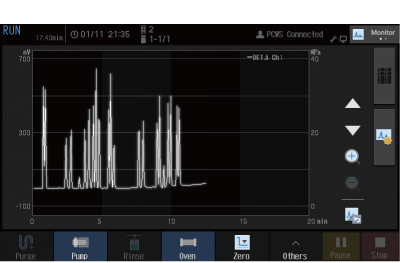

The display of chromatogram monitor

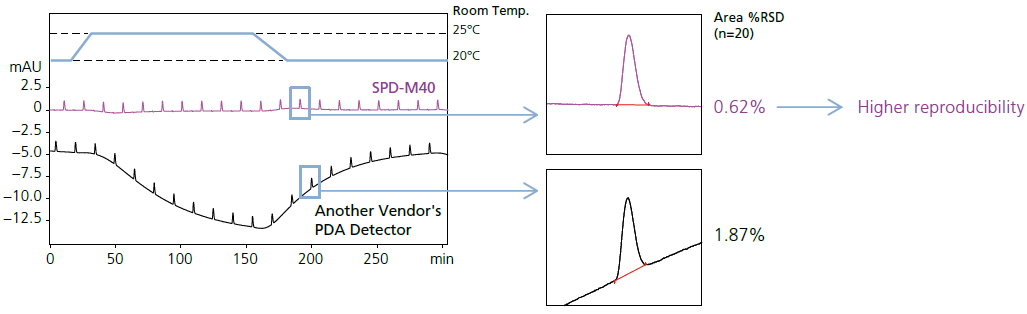

안정적인 베이스라인
베이스라인의 변동은 피크 면적 계산에 영향을 줄 수 있어 정량적 결과의 정확도가 저하될 수 있습니다. SPD-M40 포토다이오드(photodiode) 배열 검출기의 '고급 TC-광학' 기능은 플로우 셀, 램프, 광학 시스템의 온도를 조절해 외부 온도 변화에 따른 영향을 줄입니다. 노이즈와 드리프트도 이전 모델에 비해 40% 감소했습니다.

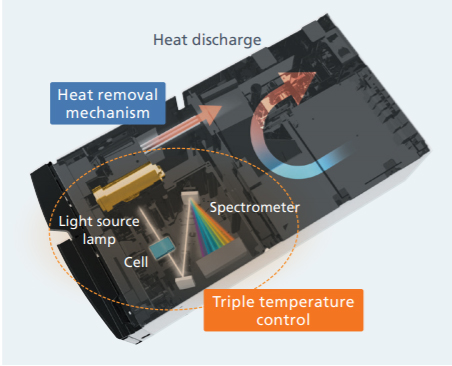

진화된 TC-Optics (SPD-M40) (특허 출원 중)
SPD-M40는 기존 셀 온도 조절뿐만 아니라 흡광도에 대한 열 영향을 담당하는 램프와 분광계의 열을 조절하여 광원에 의한 베이스라인 변동을 줄입니다.

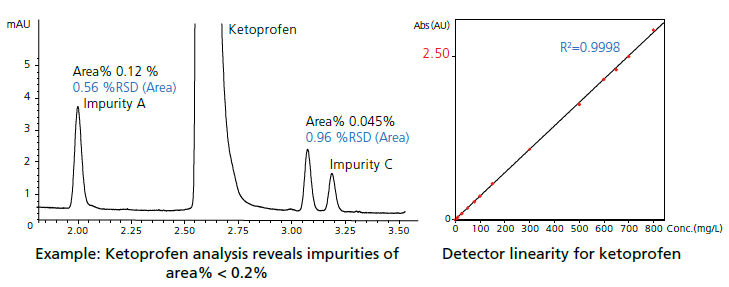

고감도 불순물 분석

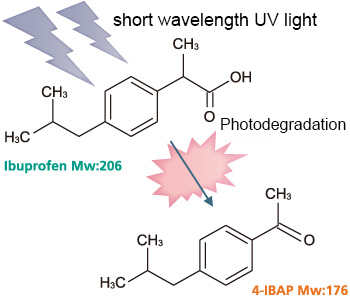

SPD-M40 검출기는 매우 높은 수준의 민감도와 선형성을 달성했습니다. (최대2.5 AU) 이를 통해 고농도 시료에서 매우 낮은 농도의 불순물을 정량 할 수 있습니다. 검출기에 설치된 uv 차단 필터는 샘플의 분해를 방지하여 낮은 농도에서 양호한 선형성을 유지할 수 있도록 도와줍니다.
SPD-M40를 통해 측정 회로가 향상되었으며, 선형성 오류의 원인인 광학시스템의 미광 량이 감소하였습니다. (평소의 1/3 미만) 그 결과 흡광도 선형성이 최소 2.5AU로 개선되었습니다.

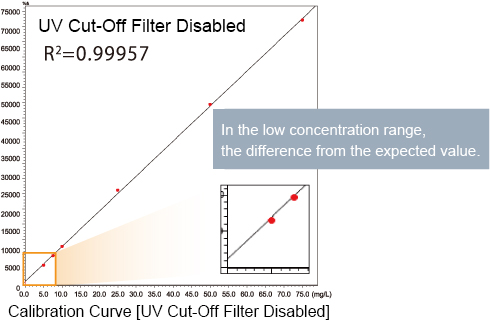

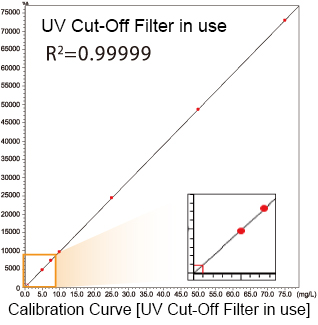

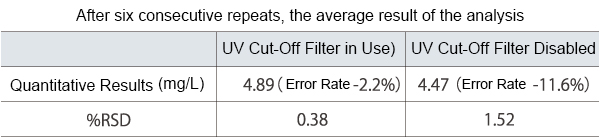

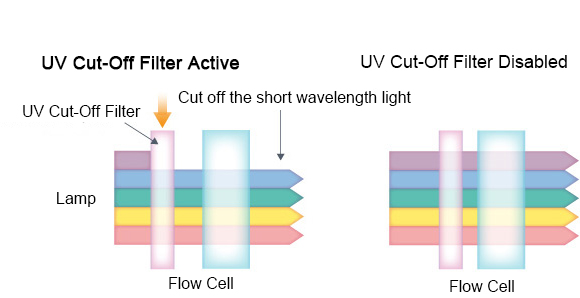

SPD-M40의 UV 차단 필터를 이용한 성능 향상
UV 차단 필터는 UV 범위의 파장에 의해 쉽게 분해되는 성분의 정량적 판단에 유용하였으며, 특히 저농도 범위의 정량적 정확성을 향상시켰습니다.

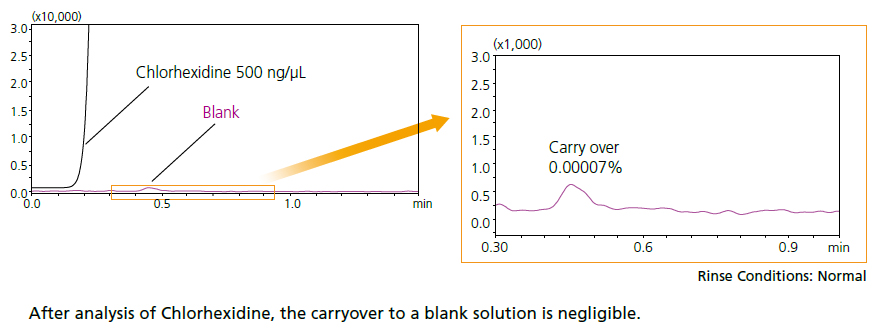

초저캐리오버
Nexera는 고감도 LC/MS/MS에서도 초저캐리오버를 자랑하며, 헹굼에 소요되는 시간을 줄여 전체 분석 시간을 단축할 수 있습니다.
플로우 라인의 데드 볼륨은 샘플 잔류물에서 캐리오버로 이어집니다. SIL-40 시리즈에서는 샘플 루프와 니들이 선형으로 연결되어 데드 볼륨을 제거하고 캐리오버를 줄입니다.
고감도 불순물 분석
SPD-M40 검출기는 매우 높은 수준의 민감도와 선형성을 달성했습니다. (최대2.5 AU) 이를 통해 고농도 시료에서 매우 낮은 농도의 불순물을 정량 할 수 있습니다. 검출기에 설치된 uv 차단 필터는 샘플의 분해를 방지하여 낮은 농도에서 양호한 선형성을 유지할 수 있도록 도와줍니다.

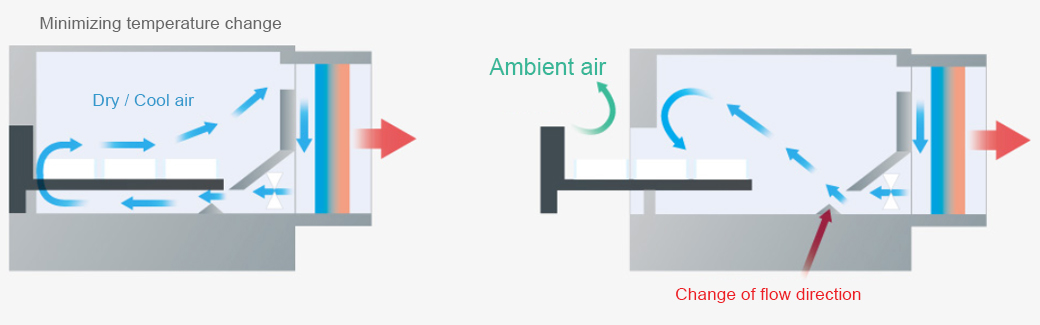

신뢰할 수 있는 샘플 냉각을 보장하기 위한 고유 설계
SIL-40 시리즈는 분석중 샘플 바이알이나 MTPs를 추가할 수 있는 “직접 접근” 기능이 있습니다. 건조한 공기 흐름 제어는 오토샘플러의 내부의 온도 유지와 샘플의 결로을 방지합니다.
