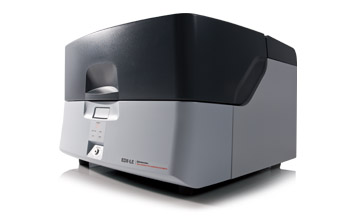

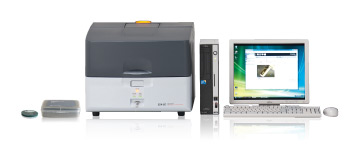

EDX-LE - Features

• RoHS규제 5원소, 염소(Cl), 안티몬(Sb) 스크리닝에 필요한 모든 기능을 구비
• 저렴한 운용 비용, 유지보수 용이
• 관리 방법에 따라 커스터마이징 가능한 스크리닝 간단설정

RoHS 규제 5원소, 염소(Cl), 안티폰(Sb) 스크리닝에 필요한 모든 기능을 구비

형광X선 분석 노하우 및 지식이 필요한 기능을 가능한 한 자동화아여, RoHS 규제 5원소 + 염소(Cl) + 안티몬(Sb)의 고속 스크리닝 분석이 가능해졌습니다. EDX-LE는 측정 시작에서 결과 판정까지 약 1분 정도(샘플에 따라 다름) 소요됩니다. 고속 스크리닝 뿐만 아니라 분석 신뢰성도 높은 수준을 유지합니다.

간단하고 정확도 높은 스크리닝

전원을 켜고 15분 정도면 분석을 시작할 수 있습니다.
규제 대상 원소의 합부판정이 완료된 시점에 자동으로 측정을 정지하고 다음 스텝으로 이동하기 때문에 분석시간을 단축할 수 있는 한편, 고감도의 신뢰성 높은 분석을 할 수 있습니다. 장비에 검량선이 내장되어 있어 표준시료가 없어도 정량이 가능합니다.

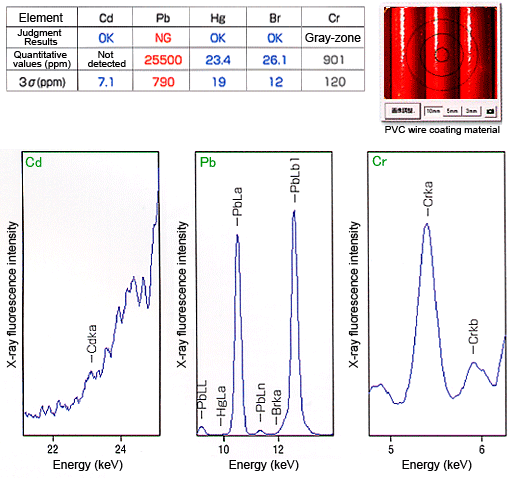

아래는 플라스틱 재료의 측정 예시(PVC절연피복)입니다. 관리 기준에 따라 NG, OK, 그레이존 판정 결과를 간단하게 얻을 수 있습니다.

* 아래 결과의 관리기준값은 RoHS규제의 최대 허용농도로 설정해 두었습니다..

저렴한 운용 비용, 유지보수 용이

수입검사 등 다수의 제품을 관리 기준에 따라서 유해원소를 스크리닝하기 위해서는 현장에서의 작업성 향상과 운용 비용 절감이 요구됩니다. EDX-LE는 이러한 Needs를 충족시켜 줍니다.

액체질소를 사용하지 않는 검출기 탑재

액체질소를 통한 냉각이 필요없는 검출기를 탑재하여 운용상의 러닝 코스트를 대폭 절감할 수 있습니다.

X-ray tube 자동 aging
X-ray tube의 수명 연장을 위해서 Aging은 장비 관리상 반드시 필요합니다. 오랜 시간 장비를 사용하지 않은 경우에는 다시 장비를 시작할 때 X-ray tube aging을 자동으로 실시합니다. 고장을 미연에 방지하고 조작성을 향상시켰습니다.

측정 전 장비 체크 기능

Instrument Check Window

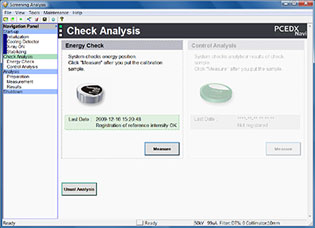

항상 안정된 분석 결과를 얻기 위해서는 장비 교정이 필요합니다. 스크리닝 분석을 서포트하기 위해서 개발된 PCEDX-Navi 소프트웨어는 Check 분석 후, 교정이 필요하다고 판단되면 소프트웨어가 자동으로 교정을 실시하기 때문에 항상 장비를 최적의 상태로 유지할 수 있습니다.

관리 방법에 따라 커스터마이징 가능한 스크리닝 간단 설정

제품에 따라서 관리기준을 일상적으로 변경하는 방법도 있지만, 관리 방법에 따라서 스크리닝 조건을 간단하게 커스터마이징 할 수 있습니다. 분석 시작에서 보고서 작성까지의 작업을 보다 효율적으로 할 수 있도록 하였습니다. 한편, 스크리닝 조건의 변경 권한이 없는 사람이 실수로 조건을 변경하는 일이 발생하지 않도록 소프트웨어 상에서 제한을 걸 수도 있습니다.

간단한 스크리닝 설정

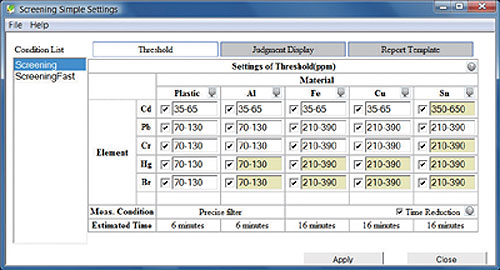

재질, 원소마다 관리기준값을 설정할 수 있습니다. 관리기준값 입력 방법에 따라서 스크리닝 판정 방식도 변경할 수 있습니다. 재질마다의 관리기준값의 하한값을 참고할 수 있어서 관리기준값 설정을 서포트 합니다.

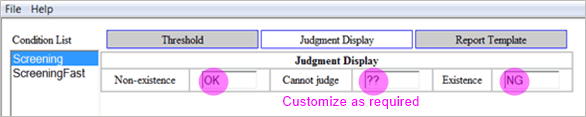

관리기준값에 따른 결과를 리포트에 어떻게 표시할 것인지 도 (예시 : OK, gray-zone, NG) 커스터마이징 할 수 있습니다.

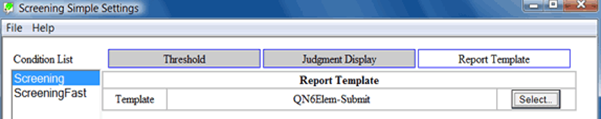

보고서 스타일도 설정할 수 있습니다. 표준으로 준비된 양식에서 선택할 수 있습니다.

조건보호 기능

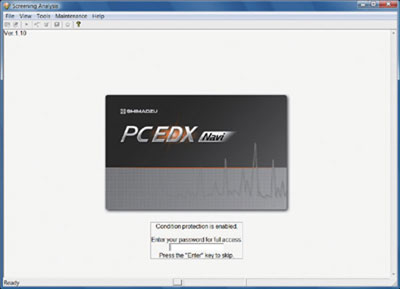

패스워드 입력을 통해서 스크리닝 조건 및 환경설정 등 각 종 설정 변경에 제한을 걸 수 있어 소프트웨어 조작 보안을 향상시켰습니다.

[Screening Analysis] 화면에서 간단하게 분석

처음 사용하는 사람도 안심하고 조작

시료 측정은 간단한 순서로 진행됩니다.
기존에 작업자 판단에 의존했던 측정조건 선택을 장비가 자동으로 판단하기 때문에, 처음 사용하는 사람도 안심하고 사용할 수 있습니다.

1st Step

시료 셋팅

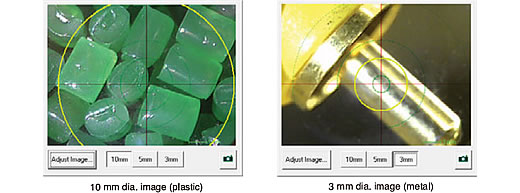

• 시료를 분석 위치에 셋팅하고 카메라를 이용해서 분석 위치를 확인합니다.
• 3mm, 5mm, 10mm에서 콜리메이터를 선택해 분석영역을 결정합니다.
• 시료실 커버를 닫습니다.



2nd Step

분석조건 선택 / 시료 이름 입력


• 하나의 화면에서 시료 이미지를 확인하고, 분석조건 선택, 샘플 이름을 입력할 수 있습니다.
• START 버튼을 클릭합니다.



3rd Step

분석결과 표시

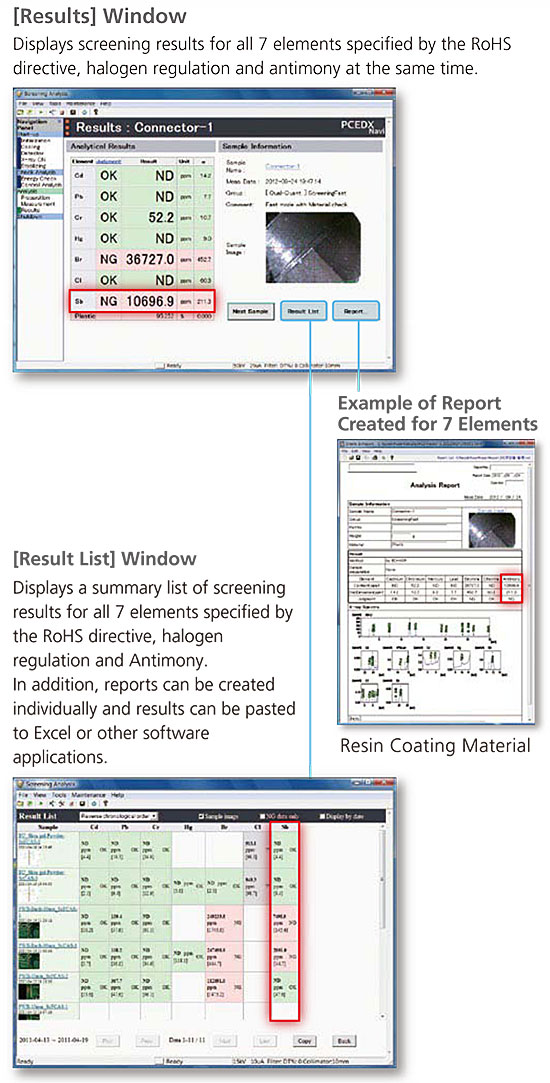

• 측정이 완료되면 규제 원소의 "NG, OK판정", "농도", "3sigma"값이 표시됩니다.
• 클릭 한 번으로 [결과 리스트]와 [개별 리포트] 를 표시할 수 있습니다.

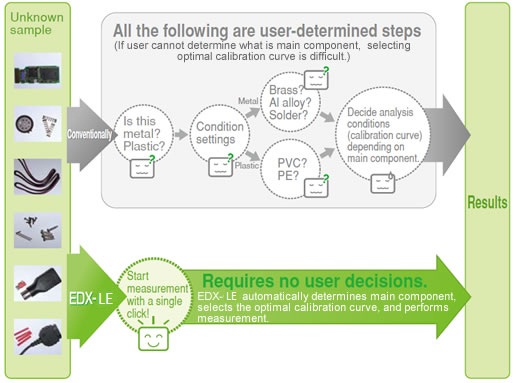

주성분 판정에서 조건 선택까지 모두 자동화

한 번의 클릭으로 사전에 등록된 분석조건에 따라, 측정에서 결과표시까지 자동으로 실행됩니다.

검량선 자동 선택 기능

RoHS/ELV 스크리닝에 필요한 기능을 올인원

EDX-LE는 RoHS/ELV 스크리닝에 필요한 모든 기능을 표준으로 탑재하고 있으며, 사용자는 별도의 옵션 없이 최적의 RoHS / ELV 스크리닝 시스템을 구축할 수 있습니다.

시료 관찰 기능

이물을 측정하는 경우나, 여러 부위로 이루어진 샘플을 측정하는 경우 시료관찰 카메라를 이용해 화면을 확인하면서 분석위치를 설정할 수 있습니다. 시료 크기가 작은 경우나 시료의 특정 위치만 선별적으로 측정할 때는 콜리메이터를 이용해서 X선 조사 영역을 변경할 수 있습니다..

형상 보정 기능

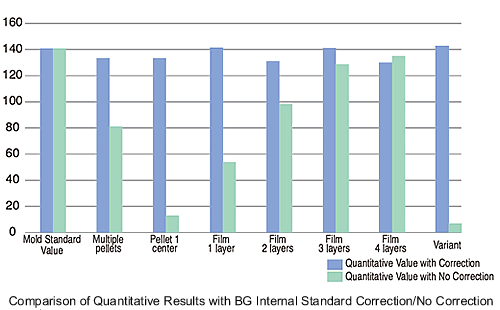

같은 함유량의 샘플이라도 형상이나 두께가 다르면 X선 강도가 변화하고 정량값에 영향을 줍니다. EDX-LE는 BG내표준법*을 이용해서 형상이나 두께의 영향을 배제할 수 있어 정도 높은 Data를 얻을 수 있습니다.

*BG 내표준법 : 각 원소의 형광X선 강도와 산란X선 강도의 비를 취해서 보정하는 방법

측정결과 목록 작성

리스트 작성 기능

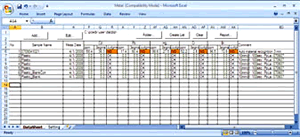

저장 Data를 Excel 형식으로 표시할 수 있습니다.

대형 시료실

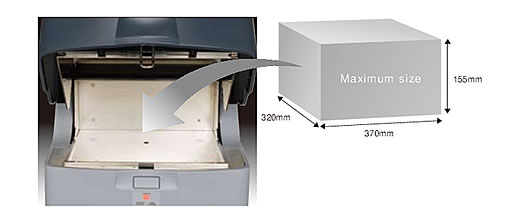

본체 크기가 콤팩트 하면서도 W 370 mm x D 321 mm x H 155 mm의 대형 시료실을 가지고 있어 큰 샘플을 절단하지 않고 바로 측정할 수 있습니다.

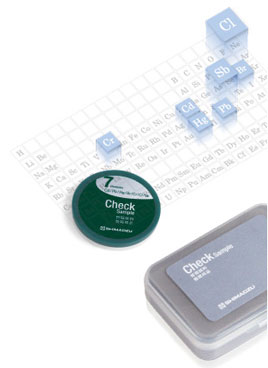

RoHS, 할로겐, 안티몬 스크리닝용 Check 샘플

RoHS/ELV 및 할로겐 안티몬 스크리닝 가능

• 하드웨어 수정이나 별도의 소프트웨어 설치가 필요 없습니다.*
• 간단하게 Check 샘플 교체

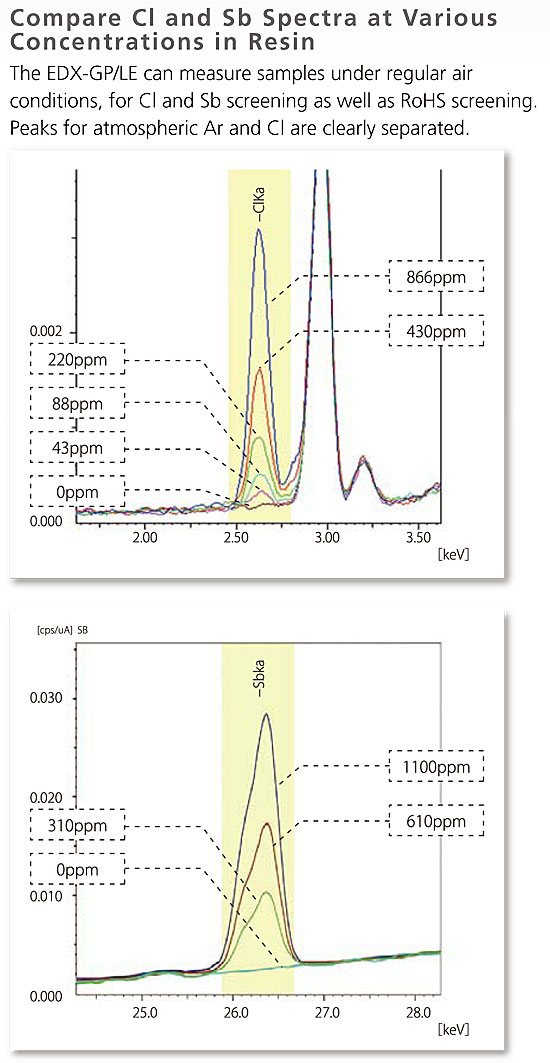

• 동일한 분석 조건으로 RoHS, 할로겐 규정 및 안티몬 (Cd, Pb, Hg, Cr, Br, Cl, Sb)을 포함한 7개 원소를 모두 측정할 수 있습니다.

안티몬 스크리닝을 동시에 할 수 있습니다.

동일한 분석조건으로 RoHS, 할로겐 규정 및 안티몬(Sb, Cd, Pb, Hg, Cr, Br, Cl)을 포함한 7개 원소를 모두 측정할 수 있습니다.

추가기능 Kit

EDX-LE RoHS/ELV 스크리닝 모델에 일반분석 기능을 추가합니다.

추가 기능 Kit의 기능:

1. RoHS/ELV규제에 적용되지 않는 원소를 정성하고 정량할 수 있습니다.
2. 어플리케이션에 따라서 상세한 측정 및 분석조건을 생성할 수 있습니다.

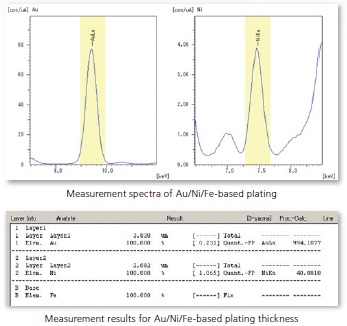

3. 박막FP법을 사용하면 다층 필름의 두께, 조성 및 증착량을 분석할 수 있습니다.
4. 매칭 기능은 금속 종류 판별 및 제품 식별에 유용합니다.

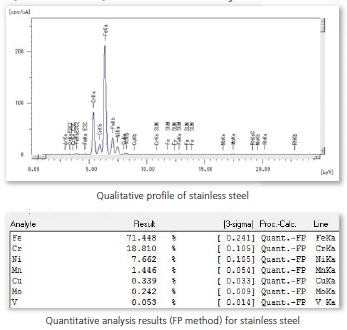

추가기능 Kit를 이용한 측정 예
