캐리어가스 소비량 저감(GCMS)
분석 중 소비량 저감(Carrier Gas Saver Mode)
스플릿 분석의 경우, 시료가 컬럼에 도입된 후에는 큰 Split Ratio를 유지할 필요가 없습니다. 컬럼에 시료를 도입한 후 Split Ratio를 변경하고 가스 소비를 억제하는 캐리어가스 세이브 모드를 소개합니다.
Carrier Gas Saver Mode
캐리어가스 세이브 기능을 사용하면 분석 시작부터 지정 시간이 경과한 후, 다음 분석까지 스플릿 유량을 줄일 수 있습니다.
Carrier gas saver mode가 기본으로 탑재되어 있는 장치: GCMS-TQ 시리즈, GCMS-QP 2020/QP2010 시리즈의 모든 기종

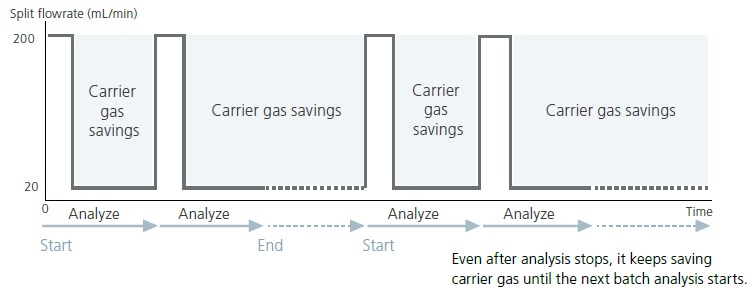

시료를 도입한 후 1분 동안 스플릿 유량을 200mL에서 20mL로 줄였습니다.
오토 인젝터와 함께 사용함으로써 분석을 종료한 후 다음날 분석을 시작할 때까지 스플릿 유량을 절약한 상태를 유지할 수 있습니다.

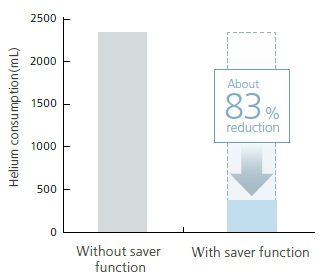

분석 한 건당 헬륨 소비량을 비교하면, 아래 조건의 경우, 약 83%의 소비량 삭감 효과를 얻을 수 있습니다.
Analysis time: 30 min
Split ratio: 100
Carrier gas saver function: Split ratio of 10 after one minute
[주의]
캐리어가스 세이브 기능을 사용할 때, 전체 유량이 20mL/min이상 (가능하면 30mL/min 이상)이 되도록 캐리어가스 세이브 기능을 사용할 때의 Split Ratio를 설정해 주십시오.
분석 대기 중・분석 종료 후 소비량 저감 (ecology mode and shutdown method)

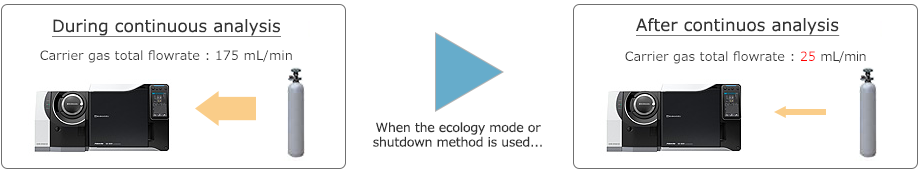

분석을 종료한 후에도 헬륨가스는 소비되고 있습니다. 에콜로지 모드, 셧다운 메소드를 사용하면 이 양을 절감할 수 있습니다.
사용중인 GCMS 기종이
GCMS-TQ 시리즈, GCMS-QP 2020 시리즈, GCMS-QP2010 Ultra/SE의 경우 → 1. Ecology Mode
GCMS-QP2010 Plus, PARVUM2(GCMS-QP2010S), GCMS-QP2010의 경우 → 2. Shutdown Method
1. Ecology Mode (GCMS-TQ Series, GCMS-QP2020, GCMS-QP2010 Ultra/SE)
GCMS-TQ시리즈, GCMS-QP20시리즈, GCMS-QP2010 Ultra/SE에서는 분석 대기 중일 때, 불필요한 가스와 전력을 절감하는 에콜로지 모드를 기본으로 탑재하고 있습니다. 에콜로지 모드에 의해 분석 대기 중일 때나 연속 분석 종료한 후, 헬륨 가스 소비량을 억제할 수 있습니다.
2. Shutdown Method (GCMS-QP2010 Plus, PARVUM2(GCMS-QP2010S), GCMS-QP2010)
GCMS-QP2010 Plus, PARVUM2(GCMS-QP2010S), GCMS-QP2010에는 에콜로지 모드가 탑재되어 있지 않지만, 셧다운 메소드를 설정함으로써 에콜로지 모드와 거의 동등 수준의 헬륨 가스 소비량을 삭감할 수 있습니다.

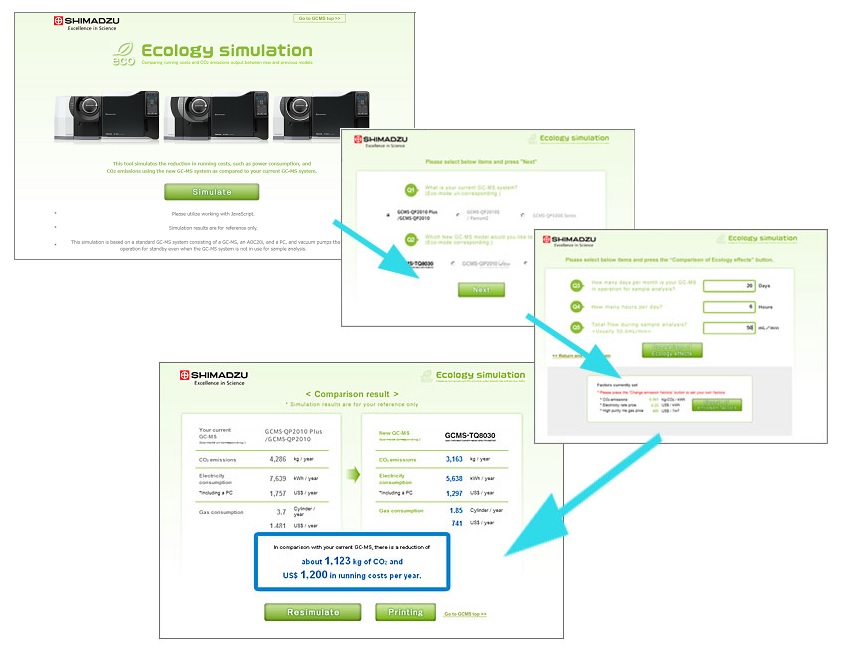

ECO 시뮬레이션으로 저감량 계산
헬륨 가스의 절약량은 현재 고객의 사용 환경(분석 조건)에 따라서 다르지만, ECO 시뮬레이션으로 「에콜로지 모드」효과를 검산할 수 있습니다. 이 ECO 시뮬레이션에서는 고객의 연구실 가동 상황에 따른 에콜로지 모드의 효과를 구체적으로 확인할 수 있습니다.
