HyperVision HPV-X3 - Features
High-Speed Video Camera
압도적인 촬영속도와 모든 촬영속도에서 변하지 않는 해상도
-
초고속촬영을 가능하게 하는 Burst 방식
일반적인 초고속카메라는 영상을 기록하는 Memory가 이미지 센서 외부에 있어서 Pixel 개수에 대하여 압도적으로 수가 적은 신호출력을 경유하여 화소에서 Memory에 영상신호를 Serial 전송하는 순차 판독 방식을 사용하고 있어서 100만 frame/sec 이상의 고속 촬영은 실현할 수 없습니다.

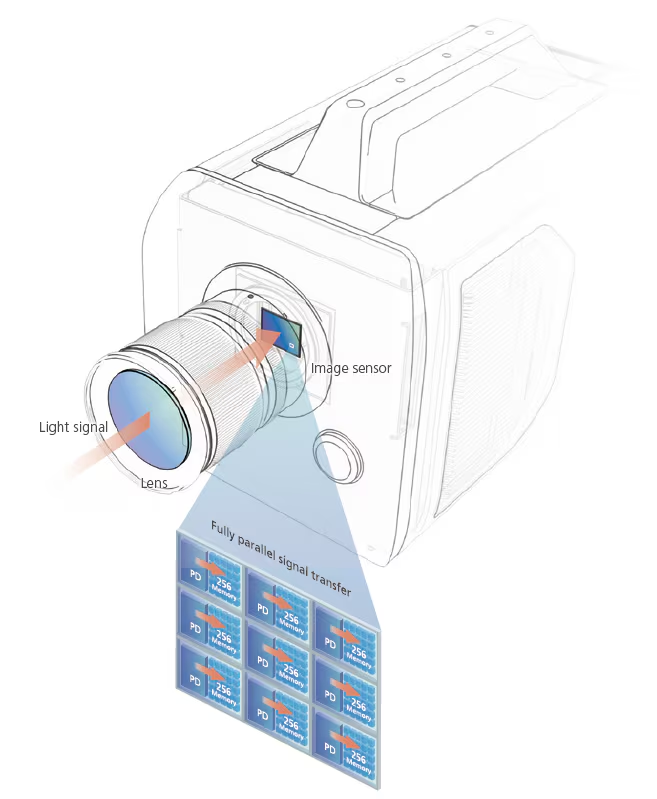

시마즈에서는 Burst 방식을 사용하고 있어서 이미지 센서에 기록 매수분의 메모리를 내장시킨 후에 Pixel과 Memory를 1대 1의 관계로 연결되어 있어서 영상 신호를 완전 병령 전송하는 방식으로 2,000만 frame/sec의 초고속 촬영을 실현하였습니다. 순차 판독 방식과 같이 신호 출력의 개수에 제한되는 일 없이 초고속・고해상도 촬영이 가능합니다.
기존 대비 3배 향상된 이미지 센서 (30만 Pixels)

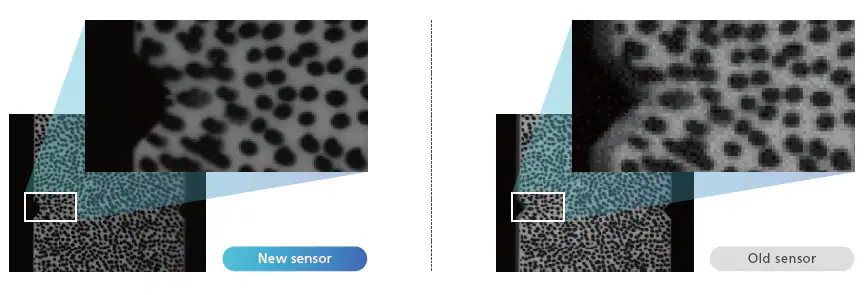

신형 이미지 센서에서는 메모리를 소형화 시켜 Pixel 개수를 3배, Memory를 6배로 향상 시켜서 촬영매수를 변화 없이 30만 Pixels의 선명한 이미지를 실현하였습니다. 향상된 선명한 이미지를 이용하여 DIC 기술에서의 계측분야에서도 이전보다 정도 높은 계측이 가능합니다.
※FTCMOS 센서, FTCMOS3 센서는 Tohoku 대학의 Shigetoshi Sugawa 교수와의 공동 연구를 통해 개발되었습니다. 특허번호：04931160、04844853、04844854
이미지 센서의 해상도 향상으로 DIC 해석 성능이 향상

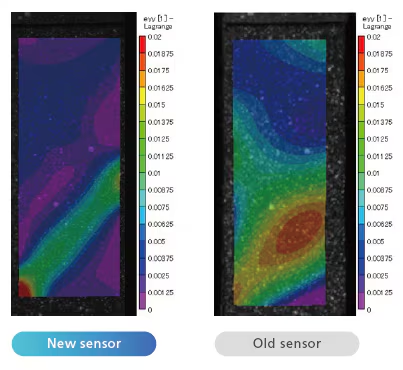

HPV-X3는 기존 장비보다 3배의 해상도를 가지고 있습니다. 같은 시험편을 2대 동시에 촬영하여 각각의 DIC (Digital Image Correlation, 디지털 이미지 상관법) 해석 결과를 비교하고 HPV-X3를 사용하여 DIC 해석의 성능이 향상된 것을 확인하였습니다. 해석 결과의 이미지로부터 균열 발생 직전에 변형이 집중되는 모습을 선명하게 파악할 수 있습니다.
촬영 타이밍을 맞출 수 있는 외부입출력 기능

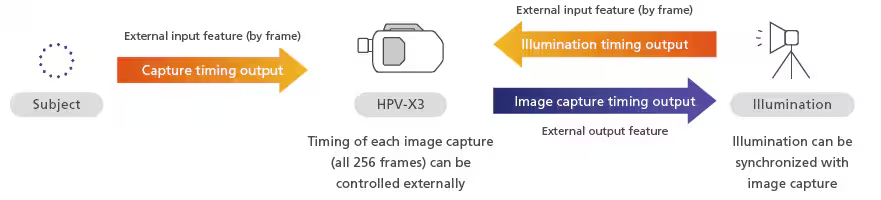

초고속 촬영은 피사체나 조명과 촬영 타이밍을 맞추는 것이 관찰에 있어서 매우 중요한 요소가 됩니다. HPV-X3에서는 지금까지의 촬영 타이밍을 외부에 출력해서 조명 장치의 발광 타이밍을 맞추는 외부 출력 기능에 추가하여 새롭게 256장의 각 촬영 타이밍을 외부신호와 동기화 시키는 외부입력기능, 프레임 동기 기능을 탑재하였습니다. 이 기능을 이용하여 카메라는 타이밍 신호를 5nsec의 정밀도로 노광을 개시합니다. 게다가 HPV-X3에서는 타이밍 정밀도가 이전 10nsec에서 5nsec로 2배로 향상되었습니다. 이 기능을 이용하여 한층 더 신뢰성이 높은 동기 촬영을 실현할 수 있습니다.
Flexible한 디자인과 뛰어난 사용 편의성
HPV-X3는 뛰어난 사용 편의성과 유연성을 갖춘 설계가 되어 있습니다. 다양한 촬영 니즈에 대응하기 위한 요구사항을 충족하고 있습니다.;

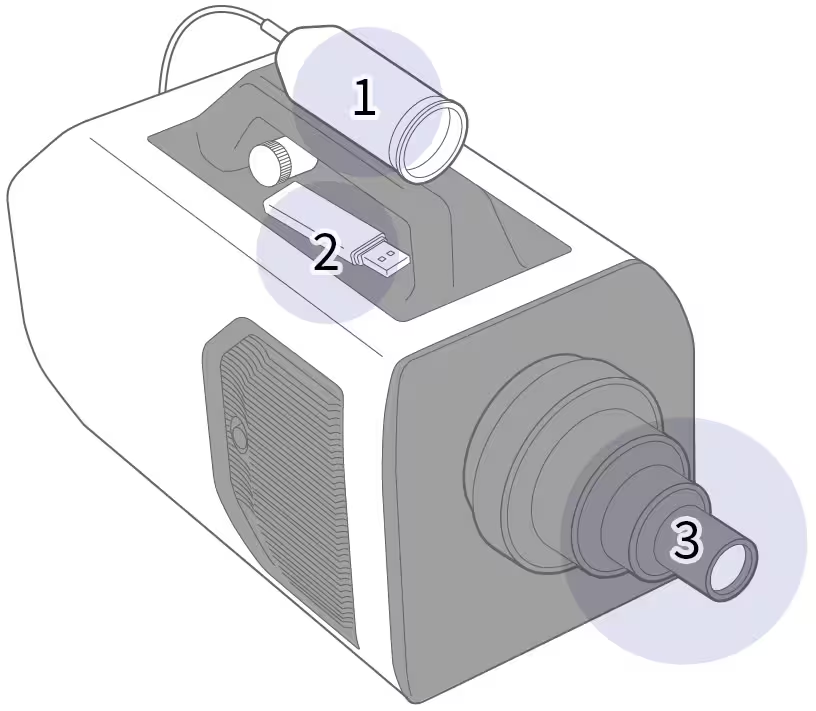

1. 조명
카메라 상부에 유틸리티 나사 구멍을 갖추고 있어서 조명을 고정하는 지그 등을 연결할 수 있습니다.
2. Handle tray
카메라 상부에 tray를 갖추고 있어서 공구나 지그 등을 일시적으로 올려 놓을 수 있습니다.
3. 현미경
시중에 판매되고 있는 F-C Lens adapter를 사용하여 현미경을 사용한 촬영이 가능합니다.
카메라 동기화 성능・2대 제어기능
제어 소프트웨어는 2대의 카메라를 제어할 수 있습니다.
예를 들어서 2대의 카메라로 동기 촬영 시의 촬영작업이나 촬영된 이미지의 재생을 1대의 PC로 확인할 수 있습니다.
시스템 개발을 서포트하는 소프트웨어 개발 키트 (SDK)
HPV-X3에서는 시중에 판매되고 있는 DIC 소프트나 사용자가 개발한 해석 소프트와의 조합으로 카메라를 사용할 수 있게 SDK (software development kit)(software development kit) *1) 를 공개하고 있습니다.
*1) 단, SDK를 이용하여 HPV-X3를 조작하기 위해서는 별도의 SDK 라이선스 인증 키트 구매가 필요합니다.
