HyperVision HPV-X3 - Applications

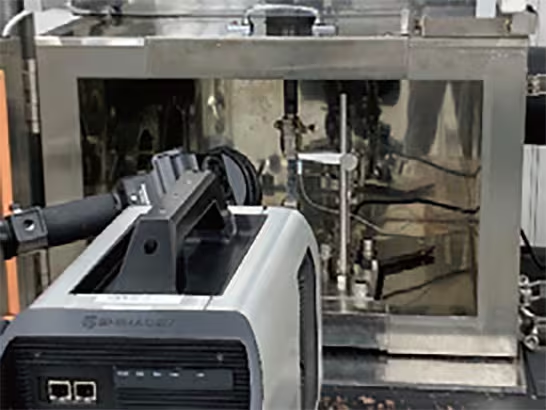

재료의 특성을 파악하기 위해서는 정적 특성만이 아닌 충돌 특성 등의 동적 특성을 얻는 것도 중요합니다. 탄소섬유강화플라스틱(CFRP)는 파손이 발생하면 순간적으로 파괴가 진행되는 취성적인 파괴 거동을 보이기 때문에 촬영속도 및 해상도가 우수한 초고속비디오카메라로 관찰을 할 필요가 있습니다. 본 제품에서는 이미지센서의 해상도 향상으로 DIC 해석의 퍼포먼스도 향상되었습니다.

                 촬영속도 : 2,000만 frame/sec  시험속도 : 10m/s  시편폭 : 12mm

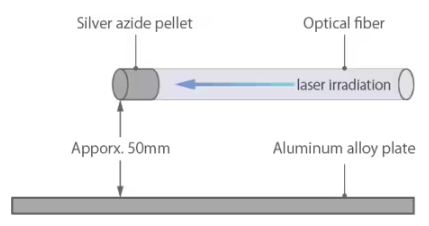

Silver azide pellet를 레이저를 이용하여 기폭 시켰을 때의 폭발/충격파를 Schlieren법으로 촬영하였습니다. 폭굉파의 주변에 충격파가 전파되어 알루미늄 합금 플레이트에 반사되는 형상을 선명하게 촬영하였습니다.

                  촬영속도 : 100만 frame/sec  시야폭 : 약 250mm

Silver azide pellet 기폭 시의 펠렛 주변의 형상을 2,000만 frame/sec로 촬영하였습니다. 레이저 조사 후, 약 450ns 지연되어 폭굉파가 발생합니다. 그 후에 폭굉파의 주변에 충격파가 전파되는 형상이 포착되고 있습니다.

                  촬영속도 : 2,000만 frame/sec  시야폭 : 약 5mm
촬영협력 :  Tohoku University  유체과학연구소  Kiyonobu Otani 교수

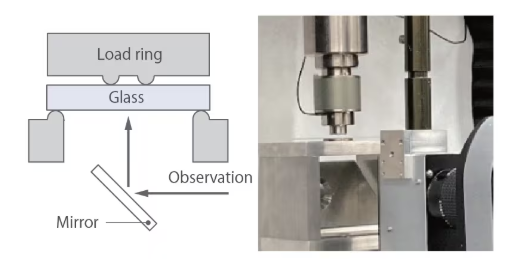

강화 글래스의 Ring-on-Ring 시험을 실시하여 파괴 시에 발생하는 균열의 형상을 촬영하였습니다. (참고규격 : ASTM C 1499)

                  촬영속도 : 1,000만 frame/sec  시야폭 : 약 45mm

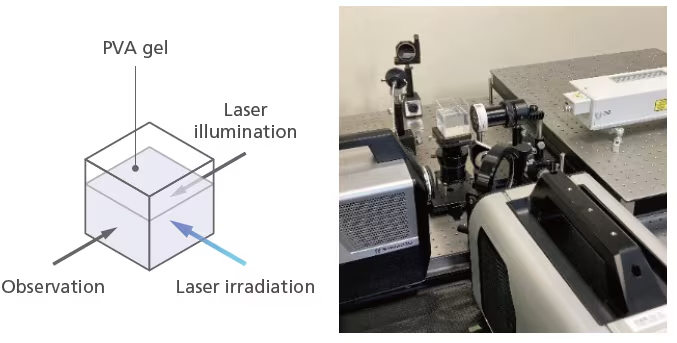

PVA (polyvinyl alcohol) Gel 안의 기포 팽창수축 과정

PVA Gel에 레이저를 집광 시켰을 때의 기포 발생 형상을 촬영하였습니다. 기포는 팽창, 수축을 반복합니다. 기포의 발생 시나 붕괴 시에 충격파가 전파되는 형상이 포착되고 있습니다.

Bubble Formation

                  촬영속도 : 2,000만 frame/sec  시야폭 : 약 75mm

Bubble Collapse

                  촬영속도 : 2,000만 frame/sec  시야폭 : 약 25mm

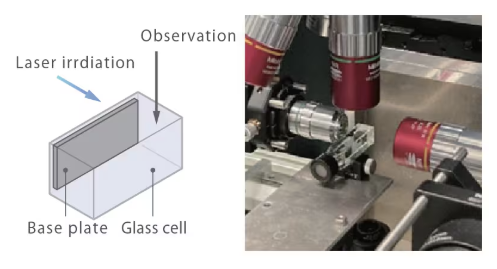

레이저를 조사하여 국소적 가열을 했을 때에 수중에서 생성되는 마이크로버블을 촬영하였습니다. 생성된 마이크로버블은 팽창과 수축을 합니다. 수축 과정에서 버블이 소멸하는 순간에 jet flow가 생성되는 형상이 포착되고 있습니다.

                  촬영속도 : 2,000만 frame/sec  시야폭 : 약 110mm
촬영협력 : Kyoto University  대학원 공학연구과 마이크로엔지니어링 전공
마이크로가공시스템 분야 Kyoko Namura 교수

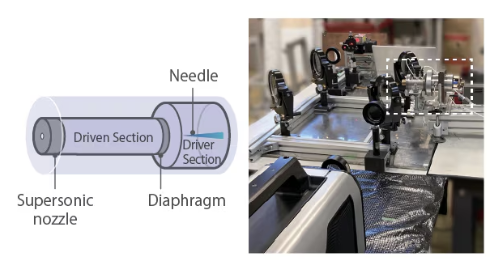

Shock Tube에 의해 대기압의 8배 공기를 단번에 방출하였을 때에 발생하는 충격파를 Mach-Xehnder 간섭계로 촬영하였습니다. Shock Tube는 고압부, 저압부, 초음속 노즐, 격침부로 구성됩니다. 고압부와 저압부의 사이에는 플라스틱으로 만들어진 격막이 설치되어 있어 시험 시에는 이 격막을 격침하여 파막을 시키는 것으로 충격파를 발생시킵니다.

                  촬영속도 : 100만 frame/sec
촬영협력 : Saga University  이공학부 이공학과 기계공학부문
Tokitada Hashimoto 교수
