Nexera UC Prep - Features
Semi-Preparative Supercritical Fluid Chromatography System
고유한 LotusStream 분리기 기술로 더 높은 회수율 달성

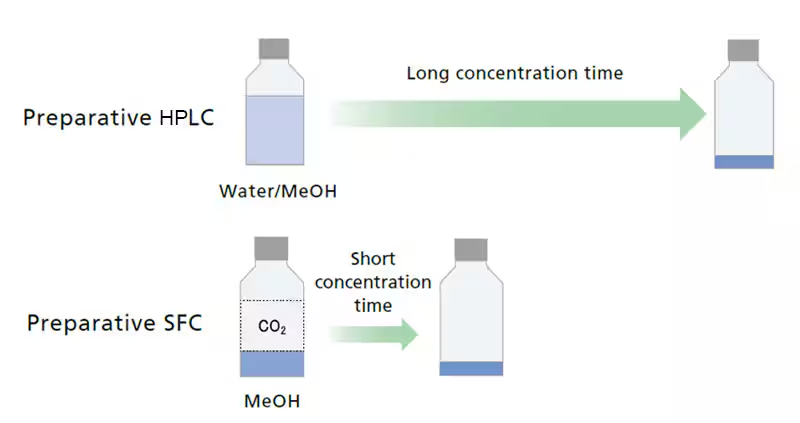

SFC를 이용한 정제에서는, 타겟 화합물을 유기용매에 고농도로 회수하여 분석 가능할 뿐만 아니라 분취 작업이 완료된 후 후처리 과정에서도 시간을 절약할 수 있습니다. Nexera UC Prep은 높은 회수율과 사용자의 대기 시간을 단축할 수 있는 연속적인 분취 작업 수행을 통해 분획 생산량을 극대화할 수 있습니다.
높은 회수율

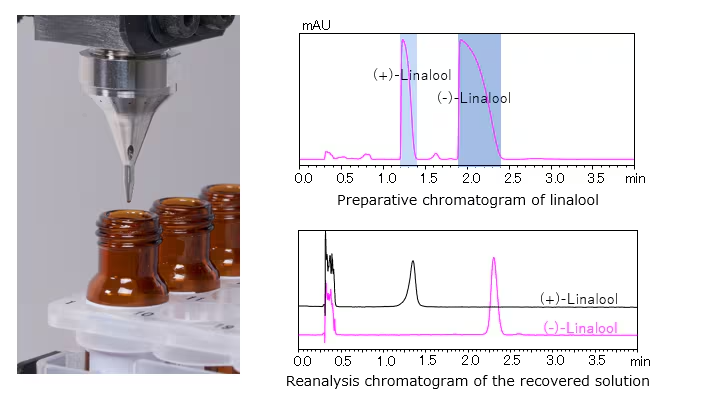

분취 SFC에서 회수율을 낮추는 한 가지 요인은 CO2가 초임계 상태에서 기체 상태로 돌아올 때 용리액의 산란이 증가하기 때문입니다. Nexera UC Prep의 특허 받은 기액 분리기인 LotusStream 분리기는 시료의 분산과 캐리오버를 성공적으로 줄이면서, 높은 회수율을 달성했습니다. 이러한 높은 회수율은 유속이나 유기용매의 농도와 관계없이 향료 리날로올(linalool)과 같은 휘발성 화합물도 얻을 수 있습니다.
| Equipment | Recovery rate |
| Conventional separator | 78.0% |
| LotusStream Separator | 96.7% |

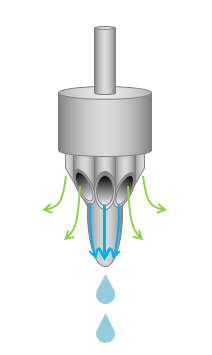

LotusStream 분리기(특허 기술)
여러 채널을 통해 흐름을 분할하여 파이프의 직경을 늘리지 않고 유량을 줄입니다. CO2는 외부로 배출되고, 액체는 컬럼을 따라 이동하며 용출액이 분산되거나 튀지 않고 수집 용기로 직접 떨어집니다.
Direct fractionation into vials
Direct fractionation into 96-well plate
Prep Solutions는 원활한 분취 워크플로우를 가능하게 합니다.
전용 소프트웨어인 Prep Solution을 사용하면, 분석에서 분취 워크플로우로 간단하게 스케일업이 가능하고, 매개변수를 쉽게 구성할 수 있습니다, 이것은 분취 워크플로우에 효율성을 크게 높입니다.
Easy to understand even for first-time users

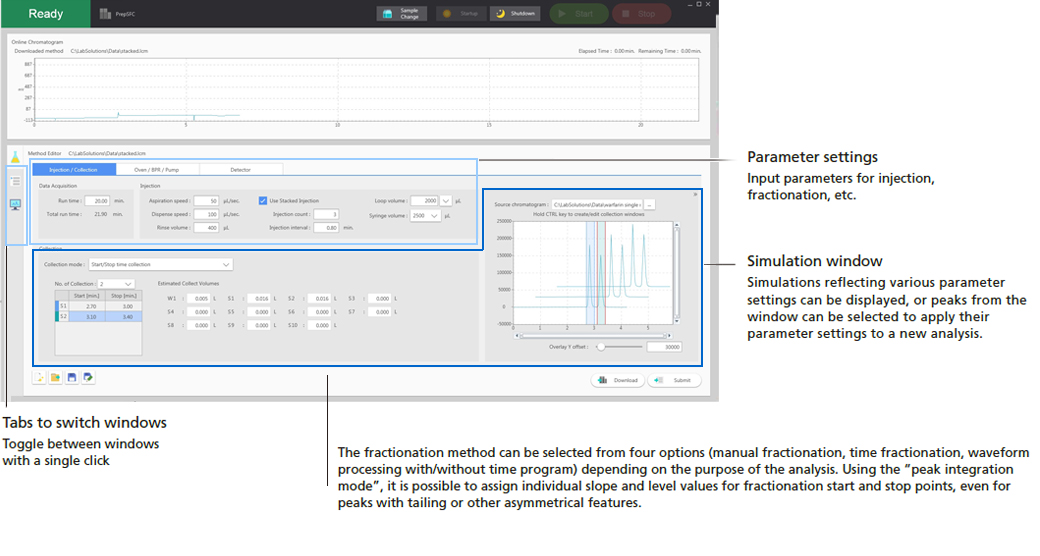

Prep Solution에서 파라미미터 설정은 최대한 간결하고 직관적으로 유지되어, 모든 사용자가 최소한의 교육만으로 시스템을 작동할 수 있습니다. 또한, 이는 인적 오류로 인한 샘플이 낭비되는 위험을 방지합니다.

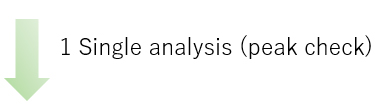

분획 전 시험 분석 또는 스카우트 실행을 통해 성분의 피크 형상 및 머무름 시간을 확인할 수 있습니다. 세 개의 화면 탭에 기본 파라미터를 입력하기만 하면 분석을 시작할 수 있습니다.
단일 분석으로 얻은 크로마토그램을 시뮬레이션 창에 표시할 수 있어 마우스 클릭 몇 번으로 각 분획에 대한 수집 시작 시간과 정지 시간을 선택할 수 있습니다. 이 설정은 메소드에 자동으로 적용할 수 있습니다.

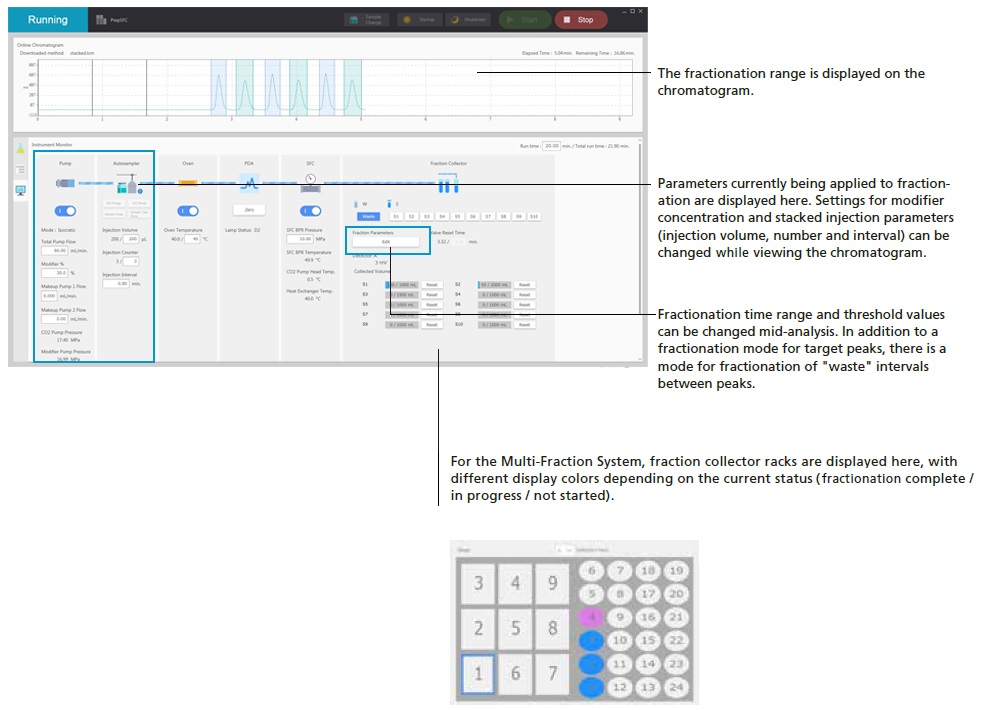

샘플은 사용자가 선택한 파라미터에 따라 분획됩니다. 분획 범위는 크로마토그램에 표시되어 실시간으로 확인할 수 있습니다.

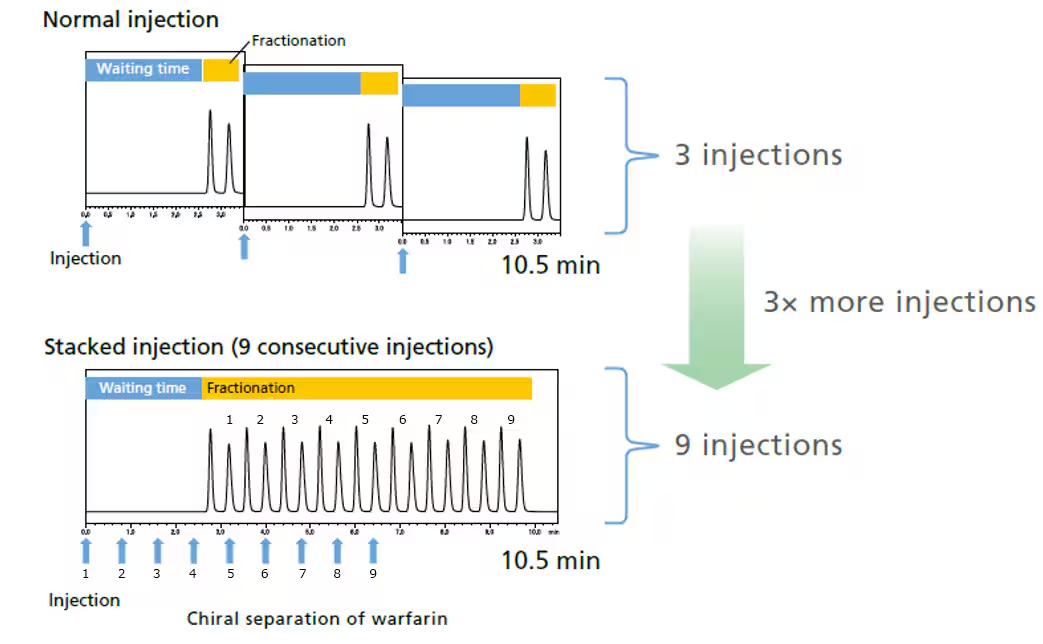

분획 및 주입에 대한 파라미터 설정은 스택 주입 중에 조정할 수 있습니다. ("on-the-fly" function).

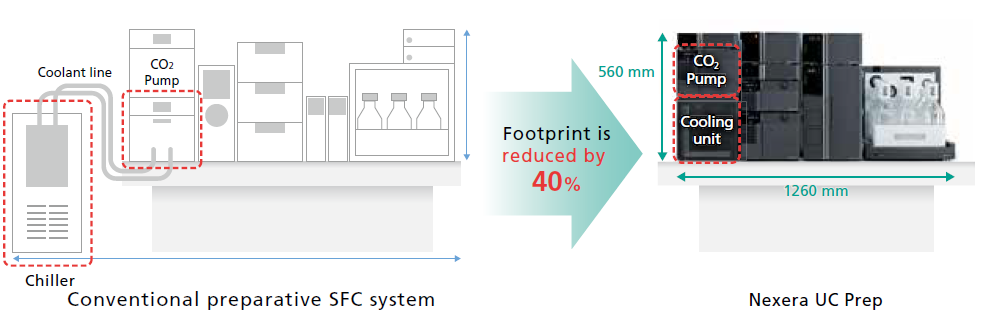

컴팩트한 벤치탑 디자인
이 공간 절약형 벤치탑 모델에는 외부 냉각기(높은 유량으로 CO2를 펌핑할 때 발생하는 열을 냉각하는 냉각 시스템)가 필요 없는 이산화탄소 펌프가 포함되어 있습니다. 또한 한 대의 장치가 광범위한 유량을 처리할 수 있어 설치 비용이 절감됩니다.
어디에나 설치할 수 있는 벤치탑 시스템
일반적으로 CO2를 높은 유량으로 펌핑할 때 용매 공급 펌프를 냉각하기 위해 냉각기가 필요합니다. 다만 Nexera UC Prep은 압축기형 냉각장치를 탑재해 시스템 크기를 줄이고, 어디에나 설치할 수 있습니다. 이것의 설치 공간은 분석 스케일의 SFC 시스템과 같습니다.

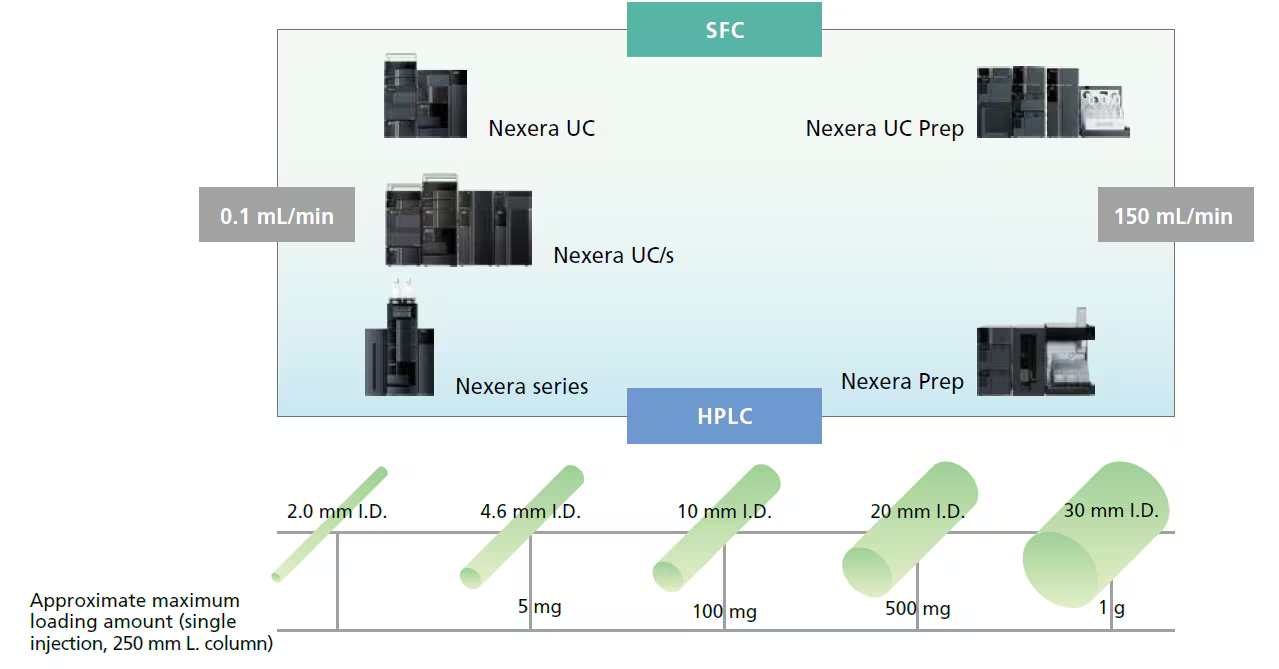

어플리케이션에 대한 최적의 구성 선택

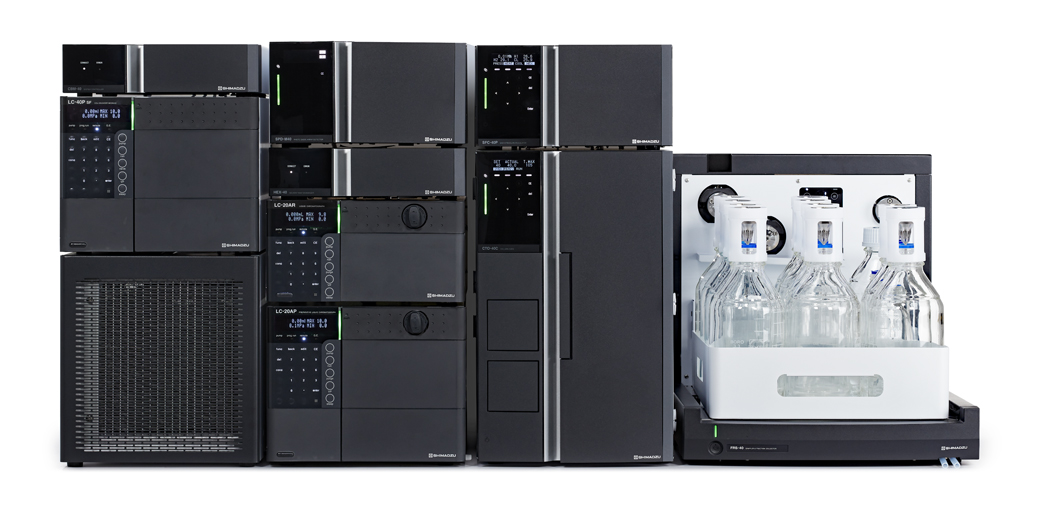

Stacked Fraction System: 높은 유량을 위해 주입량 20 mL 까지 지원
이 시스템은 여러 화합물을 포함할 수 있는 샘플의 반복 주입과 관련된 대용량 분획에 최적화되어 있습니다. FRS-40 장치에는 인젝터 및 분획 수집기 기능이 모두 포함되어 있으므로 동일한 장치를 반복적인 검체 주입 및 그램 스케일의 분취 작업에 사용할 수 있습니다. 최대 20 mL*의 주입 부피와 10개의 분획 수집을 지원합니다. 10 ~ 150 mL/min 및 10 ~ 30 mm I.D. 컬럼의 유량과 호환됩니다.
*옵션

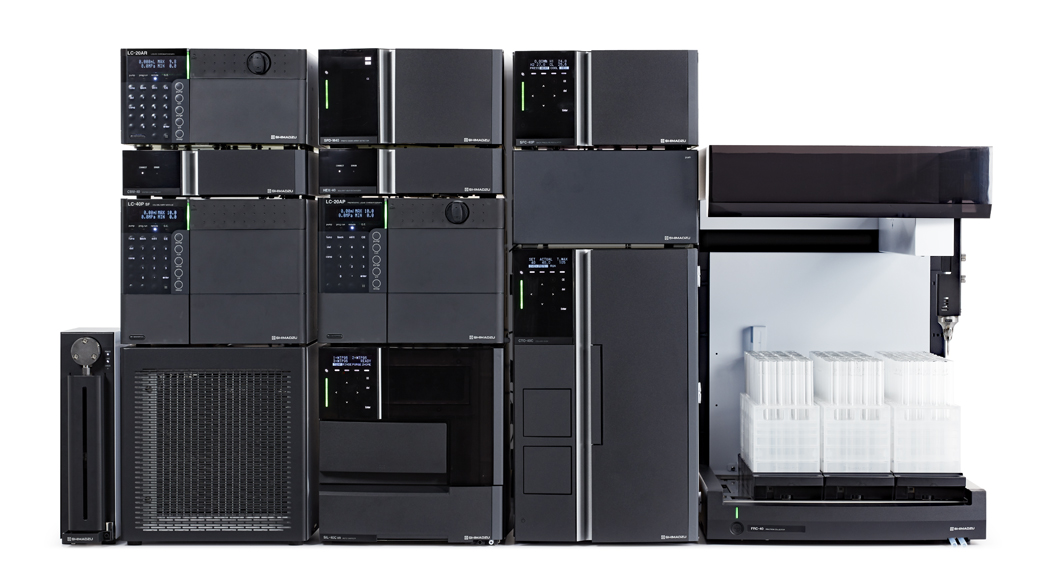

Multi-Fraction System:불순물 및 천연물의 다중 피크 분획을 위한 시스템
이 시스템은 의약품 화합물 내 불순물과 같이 검출된 피크가 많은 시료를 포함하는 분취 작업에 적합합니다. 최대 162개의 샘플을 수용할 수 있는 자동 시료 주입기(1.5mL 바이알 사용)를 사용하여 최대 2mL*의 용량을 주입할 수 있습니다. FRC-40 SF 분획 수집기에는 3가지 랙 유형을 선택할 수 있으며, 최대 540분획(10 mL 바이알 사용)까지 회수할 수 있습니다. 10~150 mL/min의 유량을 지원하기 때문에 내경이 10~30 mm인 컬럼을 사용할 수 있습니다.
*옵션
Analytical Fraction System: 하나의 시스템에서 분석부터 분획까지

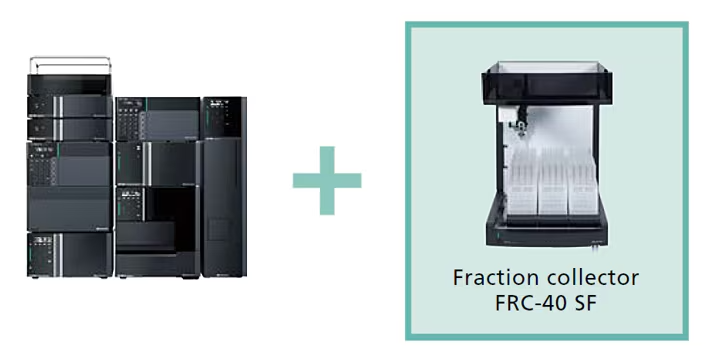

이 시스템은 최대 20 mg의 물질을 회수하기 위해, 몇 mL의 분획량만 필요한 분석 스케일의 분획을 목적으로 합니다(예: 합성을 검사하는 데 사용). FRC-40 SF 분획 수집기를 Nexera UC 시스템에 연결하여 2.1~4.6mm ID의 분석 컬럼을 최대 5 mL/min의 유량으로 실행할 수 있습니다.
| Stacked Fraction System | Multi-Fraction System | Analytical Fraction System | |
|---|---|---|---|
| Flow rate range | 10.0 - 150.0 mL/min | 0.0001 – 5.0 mL/min | |
| Supported columns | I.D.: 10 - 30 mm Length: up to 250 mm |
I.D.: 2.0 - 4.6 mm
Length: up to 250 mm |
|
| Injection unit |
No. of samples processed: 1
Max. injection volume: 2 mL
（optional: 20 mL）
|
No. of samples processed:
252 (with 1 mL sample vial plate) 162 (1.5 mL sample vial plate) 84 (4 mL sample vial plate) 36 (10 mL sample vial plate) 72 (microtube plate) 288 (96-well microplate) 1,152 (384-well microplate) Max. injection volume: 500 μL (optional: 2 mL)
|
No. of samples processed:
175 (with 1-mL sample vial plate) 105 (1.5-mL sample vial plate) 50 (4-mL sample vial plate) 192 (96-well microplate) 768 (384-well microplate) 192 (96-well deep-well plate) 768 (384-well deep-well plate) Max. injection volume: 5 μL (optional: 20 μL)
|
| Collection |
Supported containers: Bottles (screw-top: GL45)
Quantity: Five 100 mL to 2 L Collection method: Valve switching (10 collection + 1 waste or 5 collection + 5 waste) |
Supported containers: Test tubes
Quantity: 540 10-mL, 20 250-mL, or 12 500-mL test tubes Test tube I.D.: From 10 mm Collection method: Open-bed with X-Y arm |
|
|
Volume recovered per analysis
(approx.) |
Up to 1 g
(for 30 mm I.D. column) |
Up to 20 mg
(for 4.6 mm I.D. column) |
|
| Sample temperature control range |
No temperature control
|
4 - 45°C | 4 - 40°C |
| Support functions | Dedicated preparative software, stacked injection, parameter changing during analysis |
Dedicated preparative software, parameter changing during analysis |
|
