Brevis GC-2050 - Features

컴팩트한 설계

성능을 타협하지 않은 컴팩트한 디자인

  • image

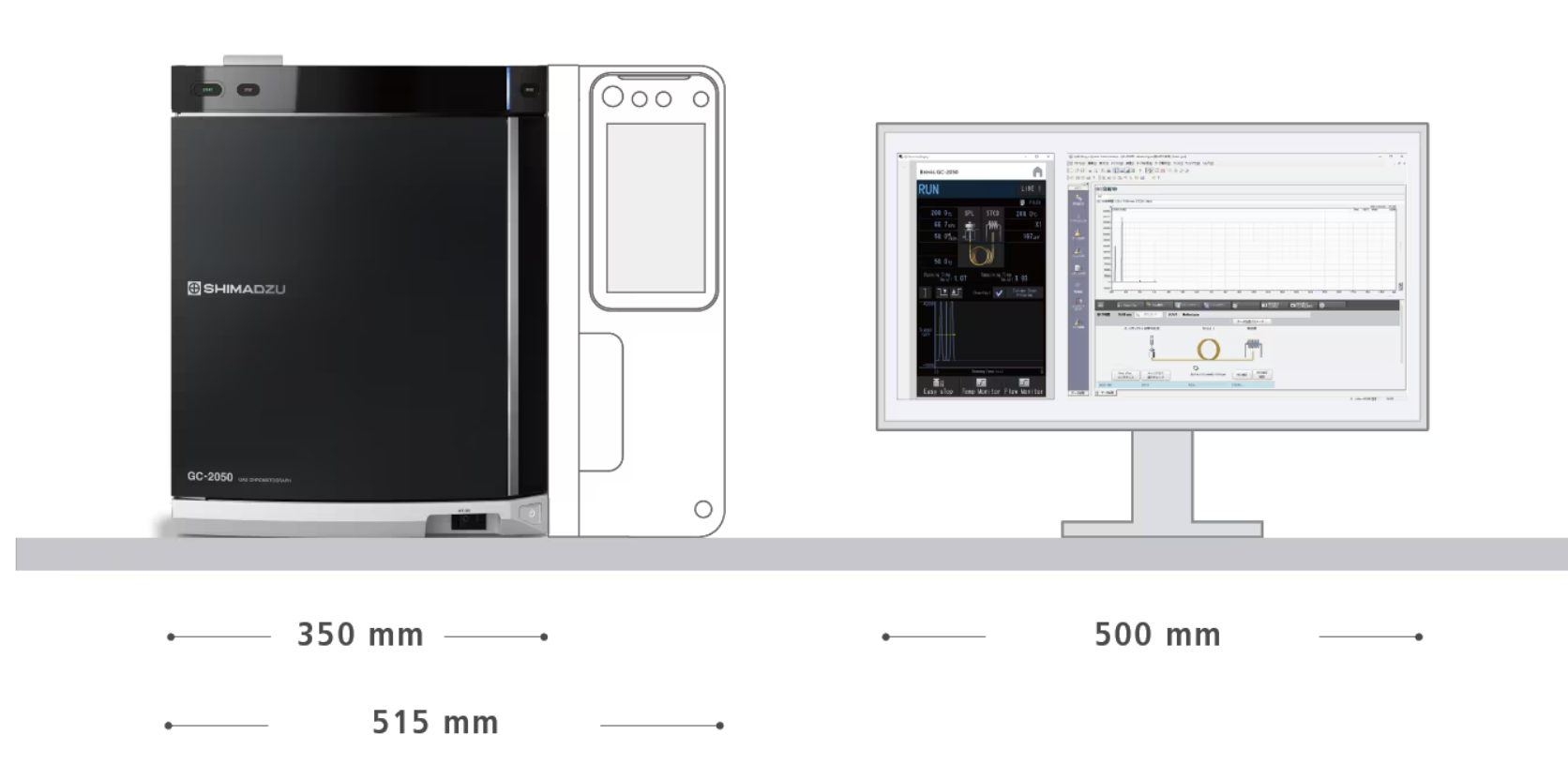

  • 노트북 너비의 표준 GC

    Brevis GC-2050은 폭이 350mm로 15인치 노트북과 동등한 공간에서 분석이 가능합니다. Nexis GC-2030에 비해 시스템 폭이 약 35% 감소했습니다. 기존 모니터링 디스플레이는 제거되었지만, PC나 스마트 기기에 설치된 GC Remote Display*1을 사용하면 기기 상태를 확인하고 일일 유지 보수 절차와 동영상을 시청할 수 있습니다.

    *1) Windows® 기기용 애플리케이션으로, LabSolutions와 같은 워크스테이션과 동시에 연결할 수 있습니다.



두 개의 표준 컬럼에 맞는 충분한 오븐 크기

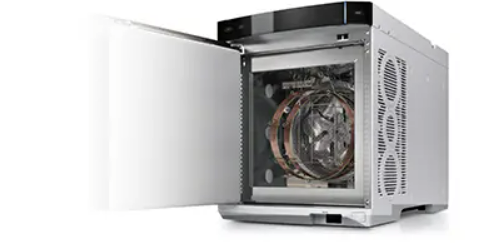

  • Brevis의 컴팩트한 크기에도 불구하고 오븐은 분석 효율성을 보장할 만큼 충분히 큽니다.  7인치 표준 Capillary 컬럼 두 개를 수용할 수 있어 동시에 Dual-line 분석이 가능합니다.

  • image



기존 GC 구성 기반의 설계

  • image

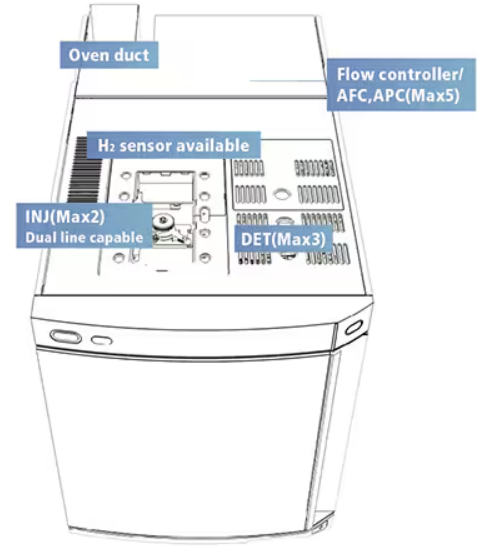

  • 약 70년에 걸친 시마즈의 가스 크로마토그래피 전문성을 바탕으로 구축된 이 시스템은 유연한 구성을 지원합니다. 구성 제약 없이 기존 방법과 소모품을 Brevis로 쉽게 전환할 수 있습니다.

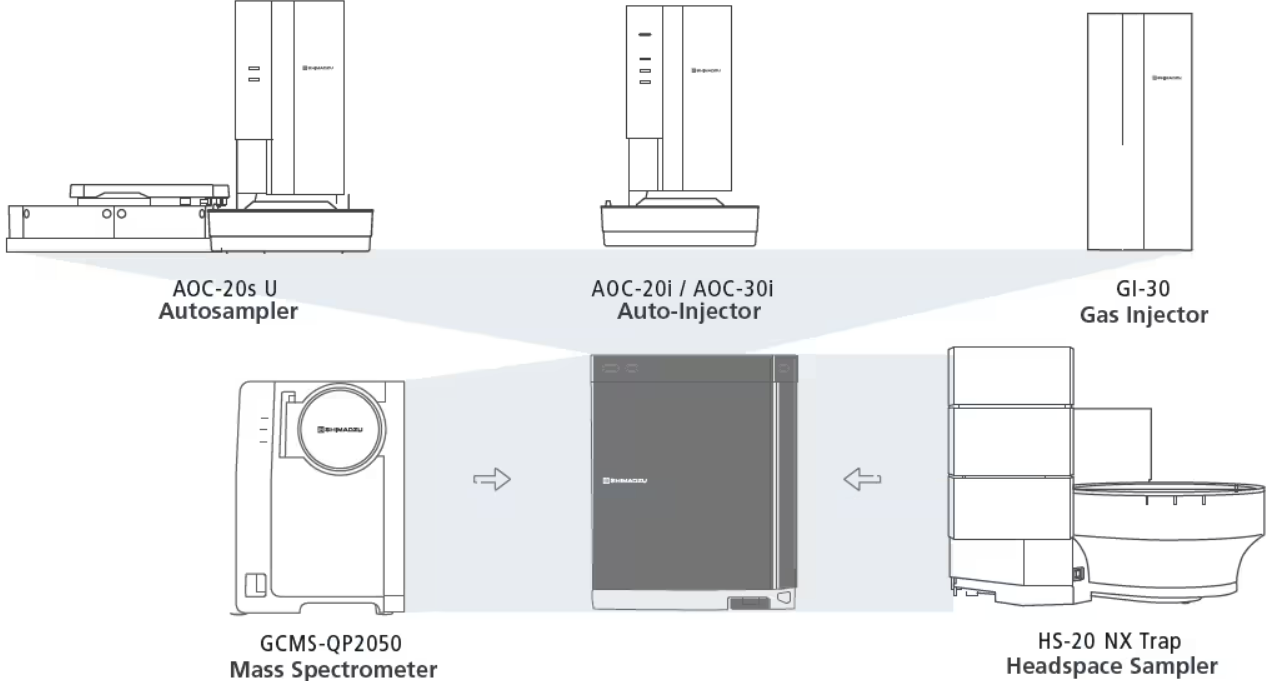

실험실 요구 사항을 충족하는 고도의 확장 가능




Inlet Columns Pretreatment Devices
SPL / WBI / SINJ / PTV / OCI / SPI 7 inch standard capillary column/packed column AOC-20 / AOC-30 / GI-30 / HS-20 NX Loop / Trap / HS-10 / AOC-6000 plus / TD-30 / PY-3030D
Detectors Options Advanced Flow Technology
FID / TCD / BID / FTD / FPD / ECD / MS Low temperature control solenoid valve set / Gas selector / Hydrogen sensor /
External control relay / Multi position valve		 Detector Splitting (2 detectors, 3 detectors)
/ BackFlush



에너지 절약

운영 비용 절감

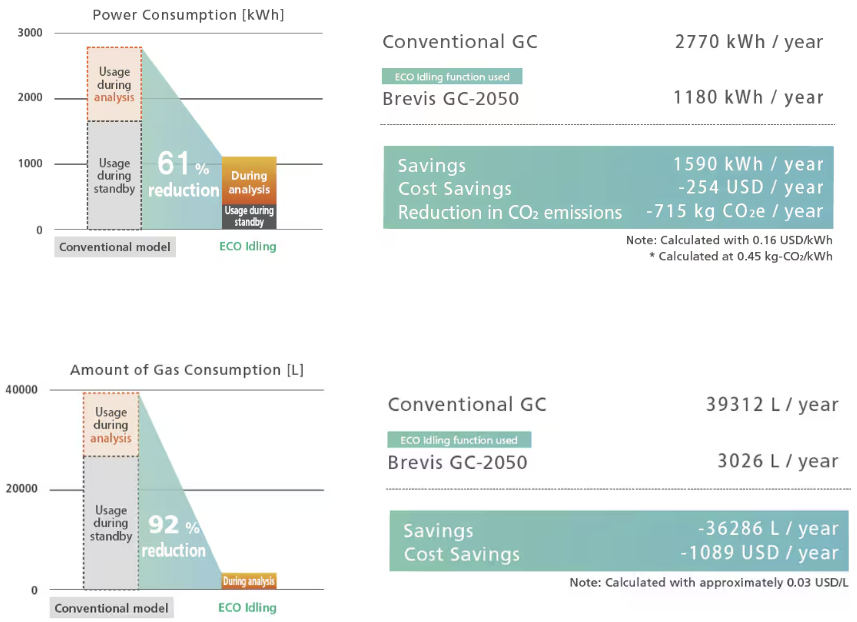

Brevis GC-2050의 에너지 절약 설계는 정상 작동 중에도 기존 모델에 비해 전력 소비를 30% 줄여줍니다. 또한 새로운 ECO Idling 기능은 기존 모델에 비해 전력 소비를 약 61%, 가스 소비를 92%*2 줄여줍니다. 절전은 단위당 86그루의 삼나무가 연간 CO2 흡수량*3에 해당하는 CO2 감소로 전환할 수 있습니다.

*2) 환경과 분석 조건에 따라 효과는 달라질 수 있습니다.
*3) 36-40년 된 삼나무는 약 8.8kg의 탄소를 흡수하는 것으로 추정됩니다.




이것은 연간 260일 동안 운영하며, 하루 8시간 동안 분석을 수행하고, 사용하지 않을 때는 대기 모드로 설정된 경우를 기준으로 한 소비량 추정치입니다.

분석 조건: 컬럼 유속: 2 mL/min, 분할비(Split ratio): 50, 주입기/검출기 온도: 270°C, 오븐 온도: 50°C에서 250°C까지 10°C/분 속도로 상승한 후, 10분간 유지. Brevis GC-2050의 결과는 ECO Idling mode, gas saver와 gas selector를 사용하여 얻었습니다.



비용 절감 및 안전을 지원하는 옵션

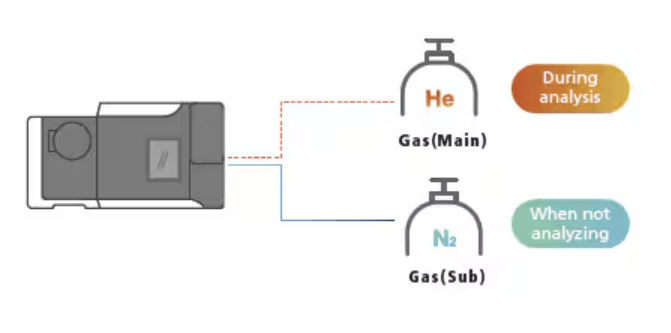

  • 가스 셀렉터

    분석 시를 제외하고 캐리어 가스를 헬륨에서 질소로 전환함으로써, 대기 중 헬륨 가스 소비를 최소화할 수 있습니다.

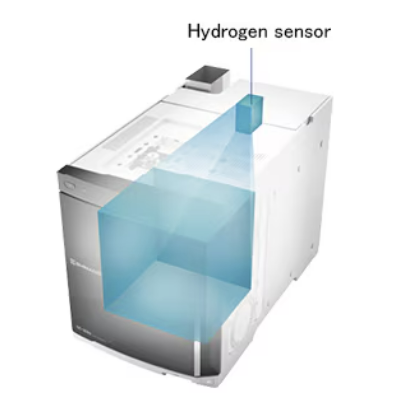

  • 수소 센서

    구하기 쉬운 수소를 캐리어 가스로 사용해도 안정적으로 분석할 수 있으며, 고속 분석을 통해 분석 처리량을 극대화할 수 있습니다.




친환경 설계

ECO Idling: 일상적인 분석을 친환경적으로 Image

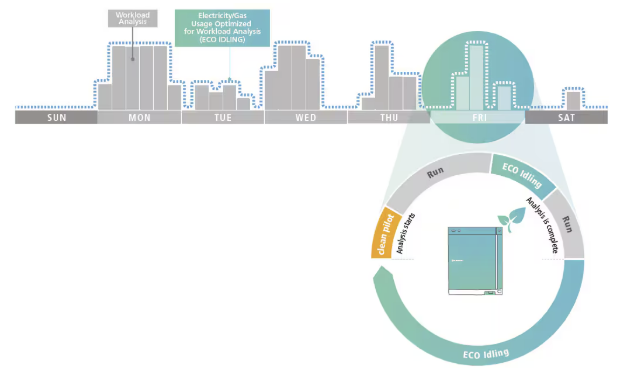

  • ECO Idling 기능

    ECO Idling 기능은 분석 중 GC의 정확한 분석 성능을 평소와 같이 유지하며, 분석하지 않을 때는 자동으로 에너지 절약 상태로 전환됩니다.
    분석 패턴을 학습하고, 주간 분석 작업량을 시각화하며, 실험자들에게 ECO 운영 일정을 제안할 수도 있습니다.

  • image



세계 최초의 이산화탄소 저감 가스 크로마토그래프*3

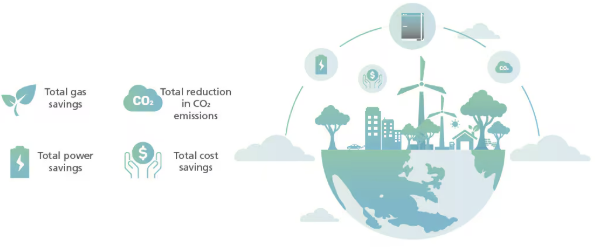

  • CO2 감축량과 절감된 전력, 가스, 비용은 소프트웨어 화면에서도 확인할 수 있어 운영자의 절감 인식을 높이고 실험실을 더욱 친환경적으로 만듭니다.

    *3) 2025년 1월 기준, Shimadzu 조사에 따름.

  • image



최신 유저 지원 기술

숙련자의 수작업을 자동화 - Clean Pilot 기능 - Image

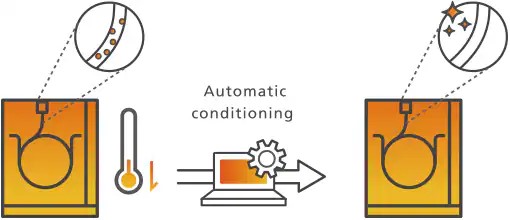

  • GC 구동시나 분석 시작시 베이스라인이이 불안정한 경우가 있습니다. Clean Pilot 기능을 사용하면 짧은 시간에 효율적으로 컬럼 자동 컨디셔닝을 실시하여, 실험실 업무를 경감시키고, 보다 안정된 분석 결과를 제공합니다.

  • Image



Injection 전문 기술, Sampler Navigator Image

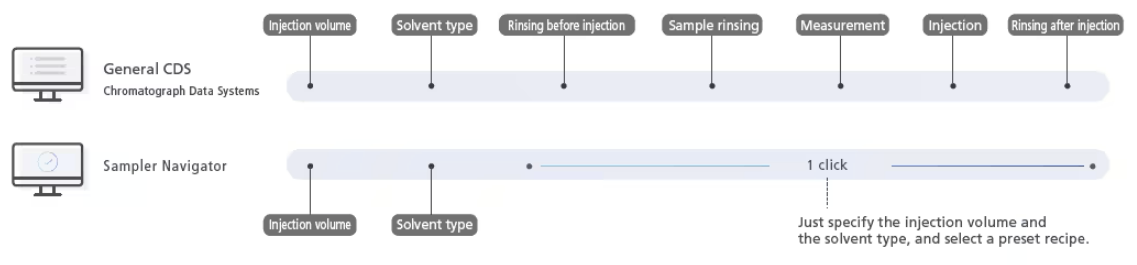

Injection 과정은 사소해 보일 수 있지만, 실제로는 많은 최적화가 필요한 매우 복잡한 과정입니다. Sampler Navigator는 가스 크로마토그래피 전문가들이 철저히 준비한 최적화된 방법 목록에서 선택할 수 있도록 지원하여, 시행착오를 줄여줍니다. 단 한 번의 클릭으로 바로 분석을 시작할 수 있습니다.








컬럼 보호Image

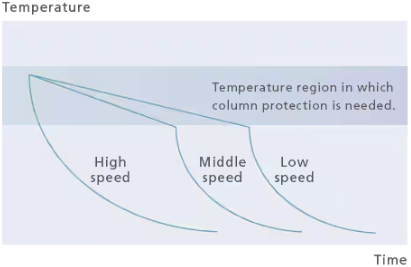

  • 컬럼 오븐의 냉각 속도를 조절하면 급격한 온도 변화에 민감한 컬럼을 보호하여, 컬럼의 수명을 연장하고 안정적인 데이터 품질을 유지할 수 있습니다.

  • image

    The column oven temperature during cooling



공급 가스 체크Image

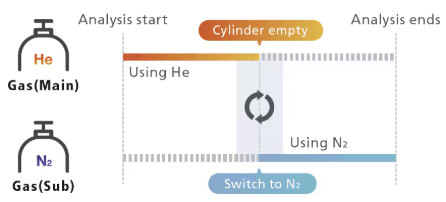

  • 메인 가스 실린더와 예비 가스 실린더를 가스 셀렉터(옵션)에 연결하면 가스 셀렉터가 메인 가스 실린더의 압력을 모니터링하고 실린더가 비어 있을 때 자동으로 가스 공급을 백업 라인으로 전환합니다. 이렇게 하면 문제가 발생하기 전에 문제를 예방하고 안심하고 분석을 계속할 수 있습니다.

  • image



단 한 단계로 고정밀 데이터 처리Image

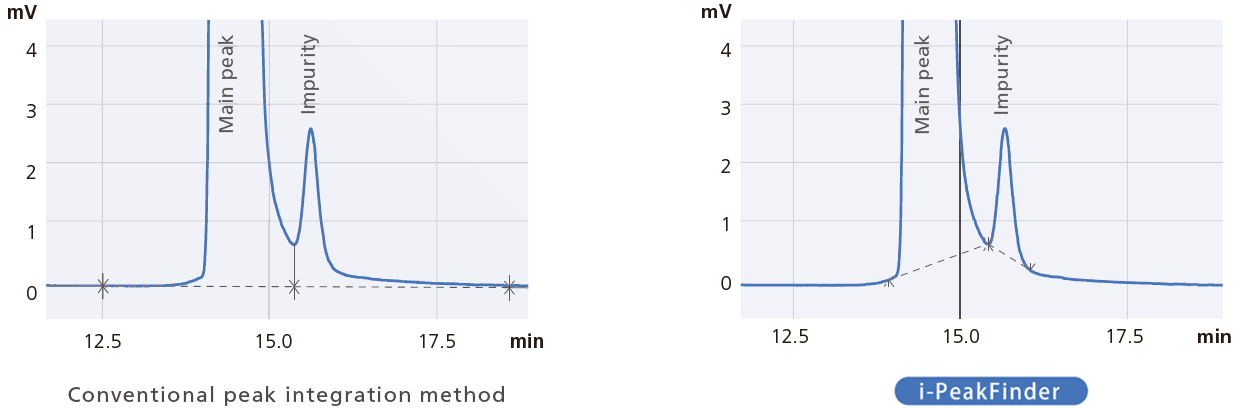

i-PeakFinder 자동 피크 통합 기능

분리되지 않은 피크를 수동으로 적분하는 과정은 노동집약적이며, 사용자의 경험 수준에 따라 결과가 일관되지 않을 가능성이 높습니다. Shimadzu의 독자적인 i-PeakFinder 피크 적분 알고리즘은 이러한 상황에 최적화되어 있습니다.   i-PeakFinder는 대량의 데이터를 단 한 단계로 고정밀 처리하여 시간을 절약하고, 결과의 일관성을 높여줍니다.


  • image

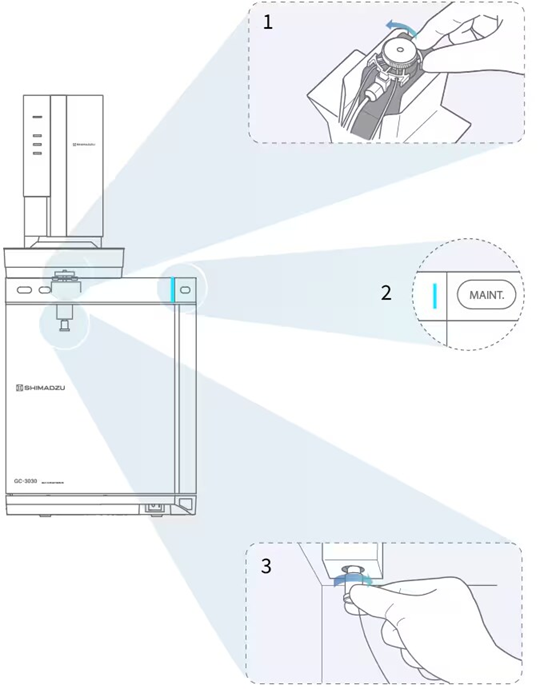

더 쉽고 빠른 전문가 수준의 유지보수



  • image



1. One-touch inlet maintenance

주입 포트는 ClickTek™ 너트 레버를 밀기만 하면 도구 없이 열거나 닫을 수 있습니다. 인서트를 교체하고 레버를 밀며 클릭하여 누수 없는 성능을 보장합니다.



  • 2. Fast inlet maintenance, Easy sTop

    GC 전면의 유지보수 버튼을 클릭하면 GC Inlet과 오븐의 온도가 낮아지기 시작하고 가스 공급이 자동으로 중단됩니다*4. Inlet을 유지보수한 후, 버튼을 다시 클릭하면 자동 누출 점검 후 기기가 대기 상태로 돌아갑니다. 정기적인 유지보수 절차를 더욱 간소화할 수 있습니다.

    *4) MS 검출기를 보호하기 위해 자동 가스 공급 차단을 비활성화할 수 있습니다.

  • image



3. Tool-less column installation

ClikckTek은 컬럼 부착을 원터치 작업으로 만듭니다. 눈에 띄는 클릭 감각은 안전하게 컬럼을 연결하여 사용자를 편안하게 해줍니다.

참고: ClickTeck connector는 옵션입니다.

  • image

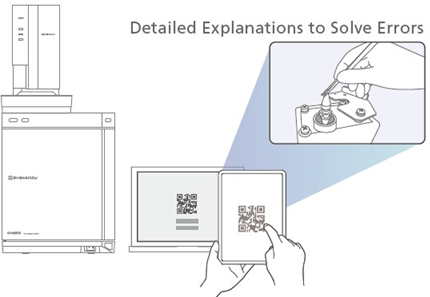

  • 오류 해결 탐색

    스마트 기기가 코드를 읽거나 PC에서 URL 링크를 클릭하면 빠른 복구를 위한 절차나 동영상을 포함한 솔루션이 제공됩니다.

  • 원격 운영 및 모니터링

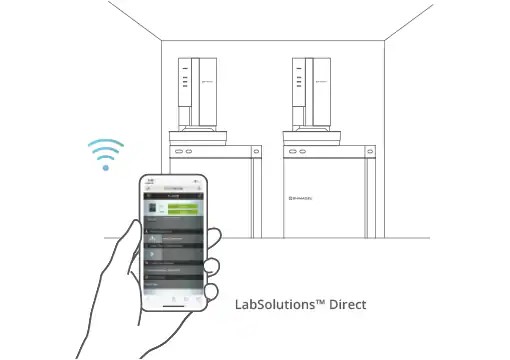

    LabSolutions의 표준 기능인 LabSolutions Direct는 기기 상태와 크로마토그래피 신호를 모니터링하고, 기기를 시작 및 중지하며, 원격 위치에 있는 PC나 스마트 기기의 웹 브라우저에서 분석을 시작할 수 있게 해줍니다.

  • Image
  • image

  • 오작동 조기 발견

    시스템의 운영 상태를 원격으로 모니터링할 수 있습니다. 오류나 실수를 조기에 감지하여 가동 중단을 방지하고, 소중한 샘플 손실을 막을 수 있습니다.



클래스 최고 레벨의 성능

높은 재현성

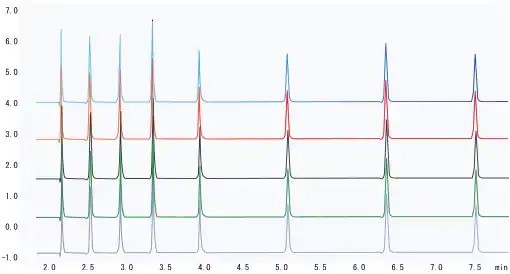

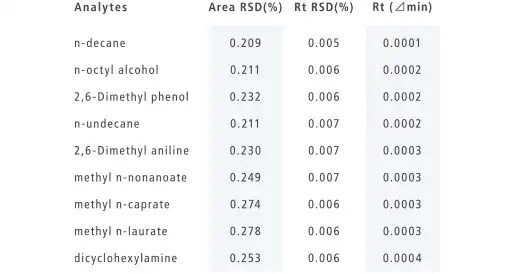

슬림하고 심플한 GC라고 해서 분석 성능이 떨어지지 않습니다. 오토인젝터 AOC-30i를 사용한 연속분석 결과를 확인 바랍니다. 매우 높은 면적 재현성, Retention Time(머루름 시간) 재현성을 달성했습니다.

  • Image

    The column oven temperature during cooling

  • Image
