GCMS-QP2020 NX - Features
Gas Chromatograph Mass Spectrometer
스마트한 성능
고감도 분석 실현 및 운영 비용 절감
대용량 차동 배기 기능의 Turbo-Molecular Pump(TMP)와 고성능 유량 컨트롤러를 통해 GC에 사용되는 모든 조건에서 최고의 감도를 얻을 수 있습니다. 고속 분석 능력이 결합된 감도는 분석 시간을 줄이는 등의 실험실 효율을 극대화 시킬 수 있습니다. 또한, 운반 가스로 헬륨 이외의 수소 및 질소 등을 사용하는 경우에도 안전하게 작동되어 운영 비용 절감 효과를 제공합니다.
고감도 실현 기술력
감도와 내구성에 특화된 이온 소스

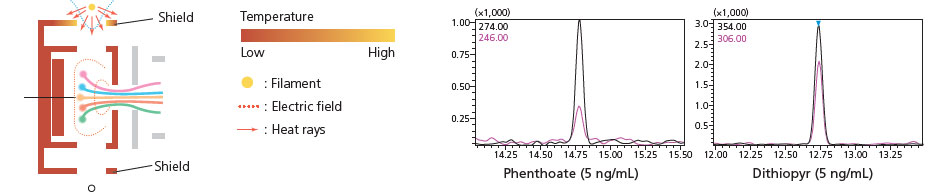

이온 소스 내부에 필라멘트 전위의 영향력을 감소시키기 위해 필라멘트와 이온 소스 박스를 분리하였습니다. 또한, 필라멘트에서 발생하는 복사열을 차단하여 이온 소스 박스 내부의 온도를 일정하게 유지할 수 있습니다. 그러므로 이온 소스 내부에서 발생하기 쉬운 Active spot이 방지되며, 장시간 고감도 분석이 가능해졌습니다. (특허 : US7939810)
새로운 유량 컨트롤러를 통한 최상의 재현성 실현

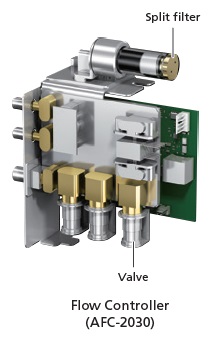

Advanced Flow Controller(AFC)에 자체 CPU를 탑재하여 Flow-speed, Flow-rate, 또는 압력 등의 다양한 제어 방법을 사용하여 캐리어 가스의 흐름을 제어합니다. 또한, 기존에 사용 중인 분석 조건을 보다 정확하게 추적할 수 있습니다.
Split filter는 앞으로 특별한 도구 없이도 간편하게 교체할 수 있게 되었습니다. 또한, 필터의 내부 오염 정도를 시각적으로 확인할 수 있어 교체 시기 확인의 용이성을 확보하였습니다.
대용량 차동 베기 시스템
배기 효율을 업그레이드한 새로운 타입의 Turbo-Molecular Pump(TMP)는 캐리어 가스로 헬륨 이외의 수소나 질소 등을 사용할 경우의 시스템 성능을 크게 향상시켰습니다. 또한, 이온 소스와 사중극자에 대한 개별적인 진공 조건을 구성하기 위해 차동 배기법을 사용하였습니다. 이를 통해 캐리어 가스 사용으로 인한 조건과 관계없이 최적의 MS 상태를 실현할 수 있습니다.
ClickTek Nut
원터치 Inlet 유지 및 관리

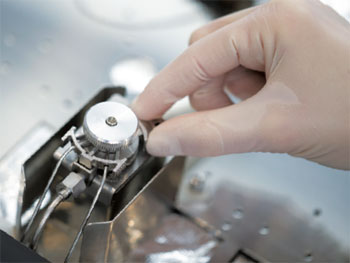

인젝션 포트는 ClickTekTM 레버를 밀기만 하면 간편하게 열리거나 닫을 수 있습니다. 언제든지 인서트를 교체하고 레버를 다시 밀면서 '딸깍' 소리가 나면, 누수 없는 설치가 가능합니다.
고속 스캔 제어 테크놀로지
Advanced Scanning Speed Protocol (ASSP™)

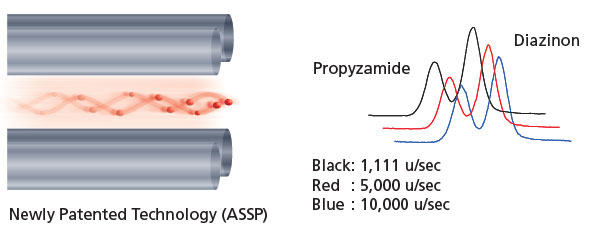

고속의 데이터 수집을 수행하는 동안 막대 바이어스 전압이 자동으로 최적화되어, 10,000u/s 이상의 고속 스캔시 발생하는 감도 저하를 최소화 합니다. 이로 인한 감도는 기존 시스템 대비 최소 5배 이상 개선된 값을 나타냅니다. 특히 Fast-GC/MS를 사용한 고속 분석, 동시 SIM 스캔, FASST 분석 및 GC × GC-MS를 활용한 어플리케이션에서의 데이터 스캔 감도와 질량 스펙트럼 수집 부분에서 효과적입니다.
(특허 : US6610979)
한 단계 진보한 GC 오븐

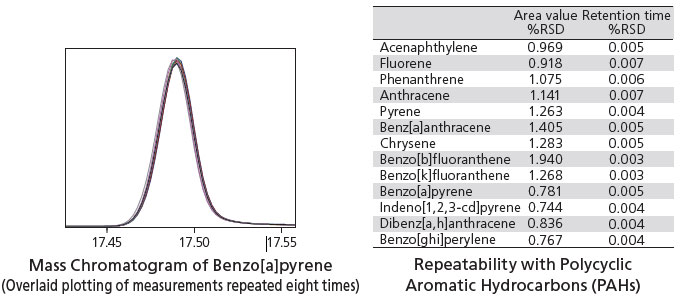

향상된 온도 제어 기능으로 GC 오븐의 온도 제어가 더욱 정밀해졌고, 머무름 시간 재현성의 정밀도를 개선했습니다. 그뿐만 아니라 오븐의 냉각 속도를 3가지로 구분하여 컬럼 액상의 손상을 최소화하고, 사용 수명을 극대화할 수 있습니다.
다양한 캐리어 가스 호환성을 통한 운영 비용 절약
수소와 질소는 헬륨보다 가격이 저렴하고, 쉽게 구할 수 있어 헬륨을 대체할 수 있는 캐리어 가스로 주목받고 있습니다. 고성능 AFC(Advanced Flow Controller)는 수소와 질소를 사용하여도 정확한 제어 기능을 제공합니다. 또한, 새로운 대용량 차동 배기 시스템은 수소나 질소를 캐리어 가스로 사용할 경우의 진공 성능을 향상시켜, 모든 캐리어 가스 조건에서 최적의 MS 상태를 유지합니다.
수소를 캐리어 가스로 활용한 사례

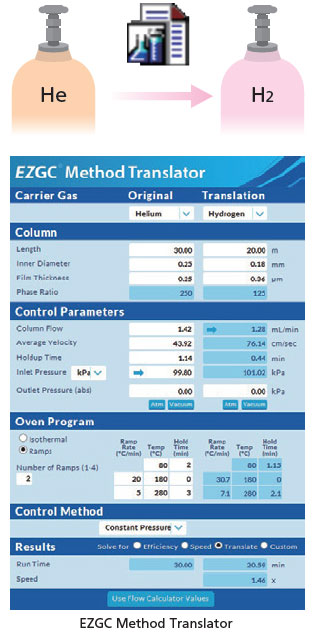

수소와 질소는 헬륨과 비교하여 감도가 낮습니다. 그러나 내경이 작고, 길이가 짧은 컬럼에서의 헬륨 사용을 통한 크로마토그램 패턴에서는 동등한 결과를 보여줍니다. Restek 사에서 제공하는 EZGC® Method Translator*1을 통해 헬륨을 사용했을 때의 분석 조건을 다른 캐리어 가스에 대한 최적의 분석 조건으로 변환할 수 있습니다.
*1 Restek 사의 EZGC에 대한 자세한 정보는 아래의 Rest다 웹사이트를 참조해 주십시오.
http://www.restek.com/ezgc-mtfc
수소를 캐리어 가스로 사용하기 위해 기존 분석 조건을 변환한 경우에도 머무름 지수 값은 본질적으로 변하지 않습니다.
Shimadzu에서 제공하는 질량 스펙트럼 라이브러리(머무름 지수 및 데이터베이스 포함)를 사용해야 합니다.

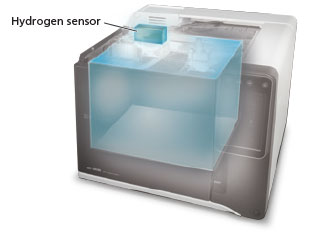

수소 센서는 GC 오븐 내부를 모니터링 합니다.
안전을 보장하는 수소 센서
수소 센서(옵션 사항)을 GC 내부에 설치할 수 있습니다. 이는 잠재적인 가스 누출을 사전에 발견함으로써 사고를 예방할 수 있습니다. 더불어 본 제품에는 캐리어 가스로 수소를 사용하는 방안에 강력한 지원군으로써 자동 캐리어 가스 누출 점검 기능이 탑재되어 있습니다.
스마트한 분석 오퍼레이션
다중 성분 동시 분석의 효율성 대폭 향상
다중 성분 동시 분석의 효율성은 자동 메소드 생성을 지원하는 Smart SIMTM, 데이터 분석 시간을 크게 줄여주는 LabSolutions InsightTM 소프트웨어로 인해 획기적으로 향상되었습니다. 또한, 분야별로 특화된 데이터베이스가 제공되어 분야와 상관 없이 정량 분석 조건의 최적화로 신뢰도가 높은 데이터를 얻을 수 있습니다.

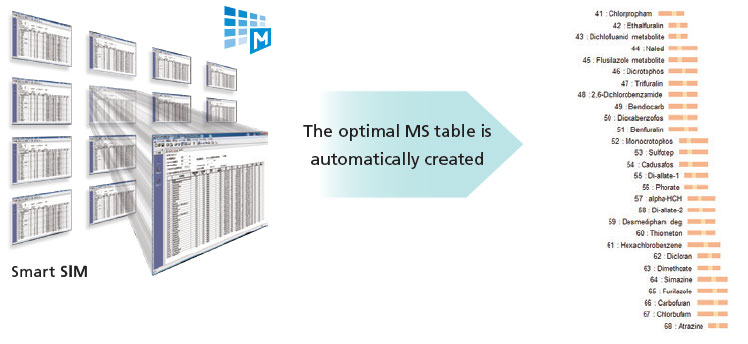

Smart SIM을 통한 보다 편리한 다중 성분 분석

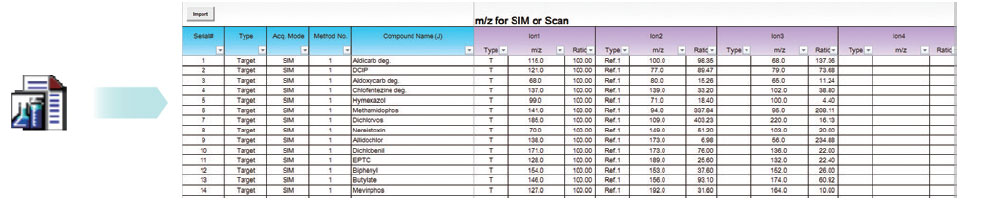

Smart SIM 자동 메소드 생성 기능은 SIM 프로그램을 머무름 시간에 맞게 자동으로 구성합니다.
다수의 화합물이 있고, 여러 가지 메소드가 적용된 경우에도 감도를 그대로 유지하면서 하나의 메소드로 통합이 가능합니다. 이러한 특징으로 인해 분석 주기와 측정 시간이 감소하여 생산성이 향상되는 효과를 가져올 것입니다.
현재 사용하고 있는 Shimadzu GC/MS 시스템의 메소드에 저장된 모든 화합물 정보는 간단한 파일 선택으로도 데이터베이스에 저장할 수 있습니다.

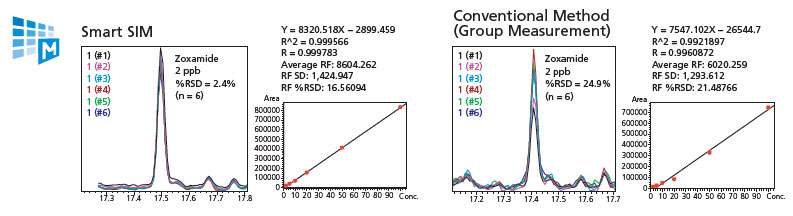

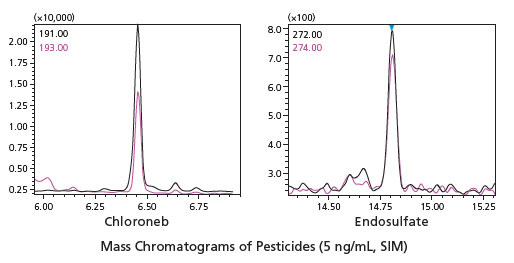

기존의 그룹화된 측정 방식과 비교하여 고감도 및 높은 정확도의 분석이 가능합니다. 434개 성분에 대한 일괄 분석에서 양호한 반복성과 검정 곡선을 얻었으며, 더불어 정량 성능을 향상시켜 극미량 분석을 가능하게 하였습니다.

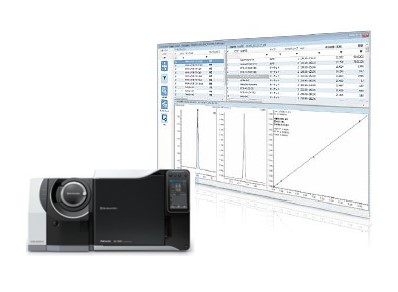

LabSolutions Insight
LabSolutions Insight는 검토 프로세스를 획기적으로 간소화하고 데이터 처리 혁신을 추구하도록 설계되었습니다.
스마트한 데이터 관리
정성 분석에 필요한 모든 정보의 용이한 수집

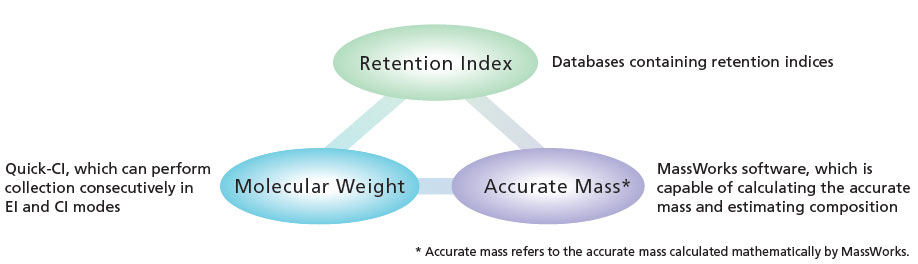

정성 능력이 탁월한 GC/MS를 사용하면 풍부한 조각 정보를 얻을 수 있어, 미지 시료를 식별하는 수단으로 활용되고 있습니다. 일반적으로 질량 스펙트럼 라이브러리는 화합물의 규명 수단으로 사용됩니다. 단, 질량 스펙트럼 라이브러리에 등록되지 않았거나, 유사한 구조를 가진 화합물이 다수 있는 경우에는 화합물 정성에 대한 경험이 필요합니다. GCMS-QP200 NX는 질량 스펙트럼 외에도 3가지의 부가적인 화합물 정보를 조합하여 높은 정확도의 정성 분석을 지원합니다.

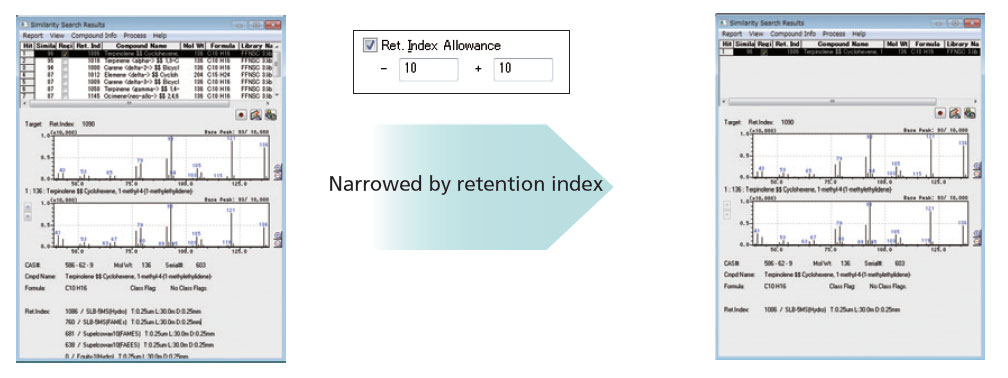

고부가가치 머무름 지수가 포함된 데이터베이스

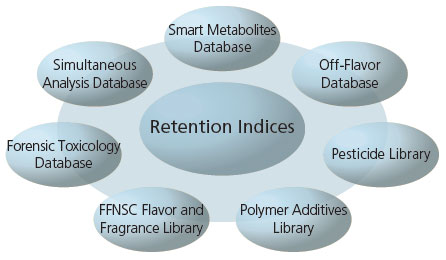

데이터베이스는 식품, 화학, 냄새, 포렌식 및 대사체 성분 분석을 포함한 다양한 응용 분야에 특화된 각각의 머무름 지수와 함께 사용할 수 있습니다. 질량 스펙트럼 외에도 매우 특별한 화합물의 머무름 지수와의 복합적인 고려를 통해 검색이 진행됩니다. 이를 통해 구조가 유사한 화합물 또는 이성질체의 식별이 정확해졌습니다.
기타 질량 스펙트럼 라이브러리
• NIST 질량 스펙트럼 라이브러리에는 약 306,622개의 스펙트럼이 등록되어 있습니다.
• WILEY 질량 스펙트럼 라이브러리에는 약 775,500개의 스펙트럼이 등록되어 있습니다.
• GC/MS MPW DRUG 라이브러리에는 마약, 독성 물질, 농약, 환경 오염 물질 등 약 10,430개의 물질 정보가 등록되어 있습니다.
최대 10개의 라이브러리 파일을 구성할 수 있으며, NIST 및 Wiley 라이브러리 외에도 다양한 라이브러리 파일을 구성할 수 있습니다. 더불어 개인 라이브러리를 쉽게 만들 수 있는 기능이 탑재되어 있습니다.
Smart EI/CI 이온 소스를 활용한 이온화 방식 전환

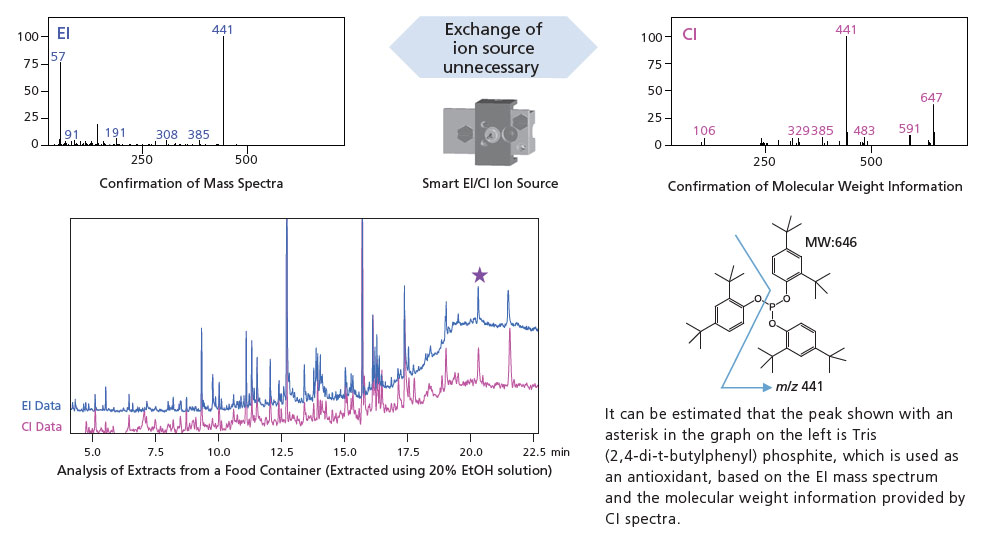

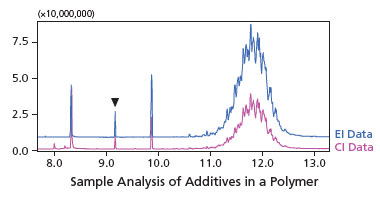

Smart EI/CI 이온 소스는 이온 소스의 전환 없이, 일반적으로 사용되는 EI의 감도를 유지한 상태로 CI 데이터의 수집을 위해 개발되었습니다. 질량 스펙트럼 라이브러리를 이용한 EI 모드가 어려운 경우에도 CI 데이터에서 분자량 정보를 얻을 수 있어 화합물 추정에 도움이 됩니다.
정확한 질량 정보를 사용한 성분 추정

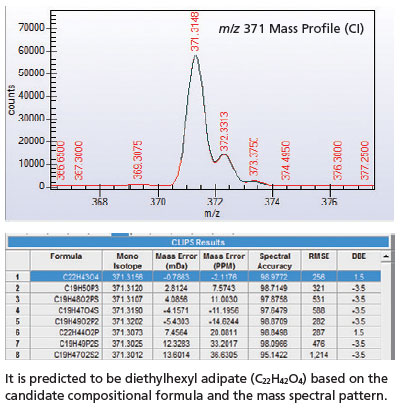

MassWorks 소프트웨어는 사중극자 질량 프로파일에서 이론적으로 정확한 질량을 계산합니다. 그런 다음 동위원소 비율과 이론적으로 정확한 질량을 기반으로 분자식 후보군을 산출합니다. 이 소프트웨어는 질량 스펙트럼 라이브러리에 등록되지 않은 화합물의 구성 성분을 추정하는 데 유용합니다. GCMSSolutionTM 소프트웨어는 GC/MS 데이터와 질량 프로파일 데이터를 동시에 산출해 낼 수 있습니다. GC/MS 데이터로 검출된 화합물의 대부분은 질량 스펙트럼 라이브러리에서 확인할 수 있습니다. 그런 다음 MassWork를 사용하여 확인되지 않은 화합물의 성분을 추정하여 정성 분석의 품질을 더욱 높입니다.
