분석 중/ 분석 완료 후 소비량 저감
다음은 분석 중 또는 분석 후에 헬륨 가스 소비를 줄이는 방법을 설명합니다.
캐리어 가스 절약 모드 및 가스 선택기(gas selector)에 의한 헬륨 가스 소비 감소
▼ For GC-2010, GC-2014, GC-2025
캐리어 가스 절약 모드에 의한 헬륨 가스 소비 감소
For Nexis GC-2030
By combining the carrier gas save mode with the gas selector, helium gas consumption can be reduced by approximately 90%.
*1 The gas selector is an option only for the Nexis GC -2030. Helium gas consumption can be reduced in both split analysis and full injection analysis.
*2 Reducible consumption varies depending on the analysis conditions and the number of analyses per day.
분석 중 소비량 저감 (Carrier Gas Saver Mode)
스플릿 분석의 경우, 시료가 컬럼에 도입된 후에는 큰 Split Ratio를 유지할 필요가 없습니다. 컬럼에 시료를 도입한 후에 Split Ratio를 변경하고 가스 소비를 억제하는 캐리어가스 세이브 모드를 소개합니다.

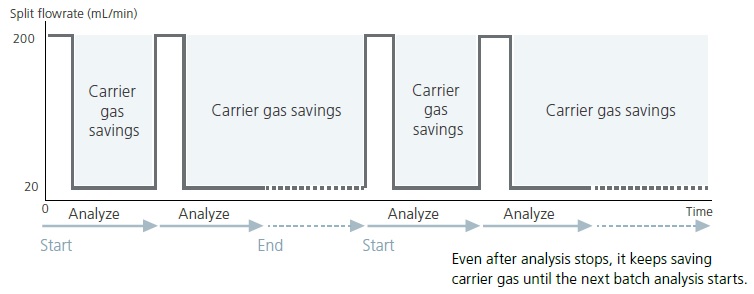

캐리어가스 세이브 기능을 사용하면 분석 시작부터 지정 시간이 경과한 후, 다음 분석까지 스플릿 유량을 줄일 수 있습니다.
시료 도입 후, 분당 스플릿 유량을 200mL에서 20mL로 줄였습니다.
오토인젝터와 함께 사용함에 따라, 분석 종료 후, 다음날 분석을 시작할 때까지 스플릿 유량을 절약한 상태를 유지할 수 있습니다.

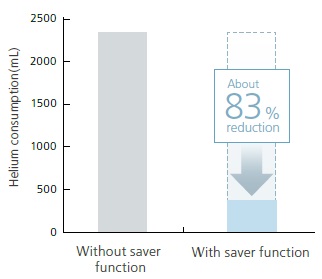

분석 수 한 건당 헬륨 소비량을 비교하면 아래 조건의 경우, 약 83%의 소비량 삭감 효과를 얻을 수 있습니다.
Analysis time: 30 min
Split ratio: 100
Carrier gas saver function: Split ratio of 10 after one minute
분석 후 소비량 저감 (Gas selector)

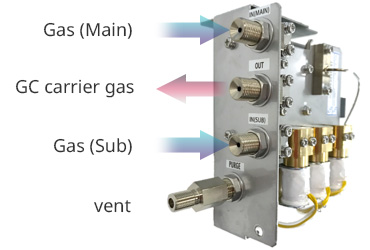

Nexis GC-2030에 가스셀렉터를 탑재함으로써 분석 후 자동으로 대체 가스로 전환하여 헬륨가스 소비량을 대폭 절약할 수 있게 됩니다. Lab Solutions GC에서 손쉽게 가스를 전환할 수 있는 가스셀렉터를 소개합니다.

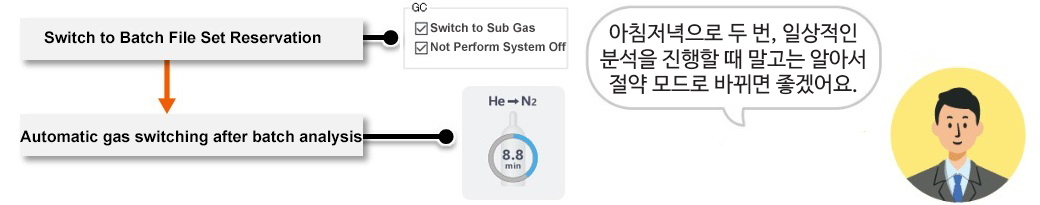

Gas selector는 다양한 용도로 사용할 수 있습니다.

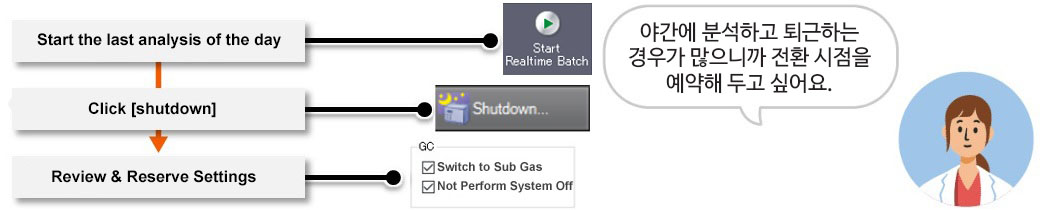

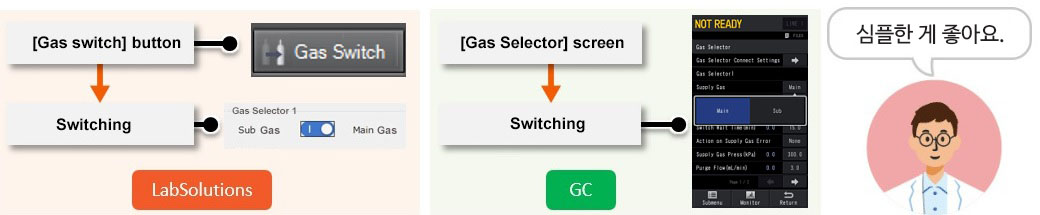

가스셀렉터는 Lab Solutions에서 제어할 수 있기 때문에 다양한 운용을 실현할 수 있습니다. 연구실 사정에 맞추어 가장 편리한 운영 방법을 선택함으로써 헬륨가스 사용량을 스트레스 없이 절약할 수 있습니다.
캐리어가스 세이브 모드(Carrier Gas Saver Mode)와 가스셀렉터(Gas selector)의 병행 사용을 통한 절감 효과
Analysis time: 30 min
Split ratio: 100
Carrier gas saver function: Split ratio of 10 after one minute

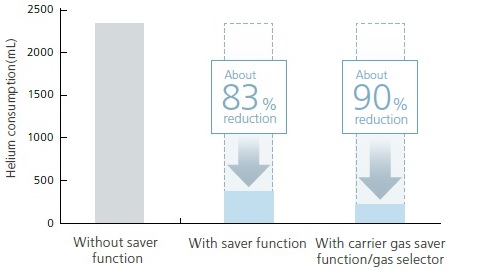

가스셀렉터와 캐리어가스 세이브 모드를 병행 사용함으로써 약 90%의 헬륨 소비량 절감 효과를 얻을 수 있었습니다.
스플릿/스플릿리스 시료도입법에서는 캐리어가스 세이브 기능을 사용해서 시료를 컬럼으로 옮긴 후, 스플릿 중에 밖으로 빠져나가는 캐리어가스를 줄여 분석할 수 있습니다.

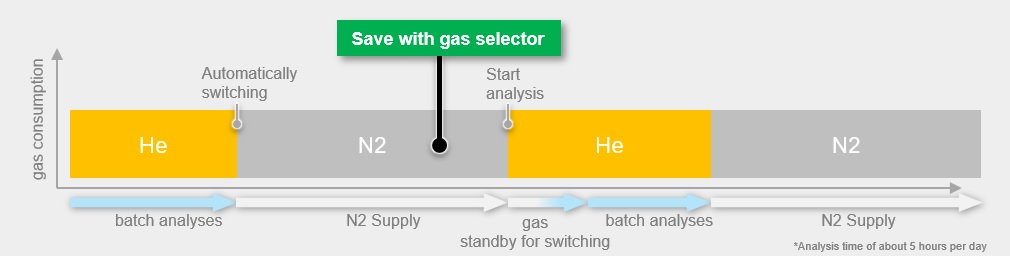

또, 옵션 가스셀렉터를 사용하면 분석할 때 외에는 각 유닛에 공급하는 가스를 헬륨에서 질소 등 대체 가스로 자동 전환할 수 있기 때문에 한층 더 절약할 수 있습니다. 제어는 Lab Solutions에 통합되어 있어 끊김없이 가스 전환 설정을 할 수 있습니다.
For GC-2010, GC-2014, GC-2025
Helium gas consumption can be reduced by using the carrier gas save mode.
분석 중 소비량 저감 (Carrier Gas Saver Mode)
스플릿 분석의 경우, 시료가 컬럼에 도입된 후에는 큰 Split Ratio를 유지할 필요가 없습니다. 컬럼에 시료를 도입한 후에 Split Ratio를 변경하고 가스 소비를 억제하는 캐리어가스 세이브 모드를 소개합니다.
캐리어가스 세이브 기능을 사용하면 분석 시작부터 지정 시간이 경과한 후, 다음 분석까지 스플릿 유량을 줄일 수 있습니다.
시료 도입 후, 분당 스플릿 유량을 200mL에서 20mL로 줄였습니다.
오토인젝터와 함께 사용함에 따라, 분석 종료 후, 다음날 분석을 시작할 때까지 스플릿 유량을 절약한 상태를 유지할 수 있습니다.
분석 수 한 건당 헬륨 소비량을 비교하면 아래 조건의 경우, 약 83%의 소비량 삭감 효과를 얻을 수 있습니다.
Analysis time: 30 min
Split ratio: 100
Carrier gas saver function: Split ratio of 10 after one minute
분석 후 소비량 저감
GC에 Gas Saver를 설정하면 분석이 완료된 후에도 헬륨가스를 절약할 수 있습니다. 캐리어 가스 절약 모드와 결합하여 헬륨 가스를 더 절약할 수 있습니다.
설정 방법
- GC 본체의 [FUNC] 키를 누른 화면에서 「6. 환경설정」을 선택하고 「9. 그 외 환경설정」을 선택합니다.
- [가스 세이버 AOC 연동]을 「Yes」로 설정합니다.
* AOC가 선택된 경우에만 표시됩니다. 이 기능은 가스 세이버가 「ON」이며, AOC를 사용하여 배치를 분석하는 경우에 작동합니다.
* GC 본체의 「가스 세이버 자동 ON (分)」을 함께 설정하지 마세요.
- GC 본체의 [FUNC] 키를 누른 화면에서 「6. 환경설정」을 선택하고 「9. 그 외 환경 설정」을 선택합니다.
- 가스 세이버 자동 ON으로 「10~120(분)」을 설정합니다.
* [가스 세이버 AOC 연동]을 함께 설정하지 마세요.
| Auto Injector 여부 | [Gas Saver AOC link] (우측 그림 X 표시 부분) |
[Gas Saver auto on (min)] (우측 그림 YYY 표시 부분) |
| 사용 | Yes | 0 |
| 미사용 | No | 10 ~ 120 |
GC 유닛 설정 기타설정(Other Configurations) 화면 대응표
(GC-2010 Plus 예)

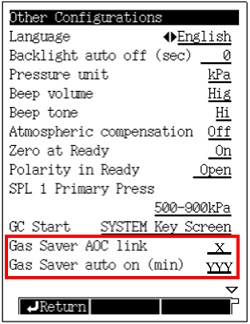

기타설정(Other Configurations) 화면
(GC-2010 Plus 예)
