XSeeker 8000 - Features

동등 사양 장비중 가장 작고, 가장 가벼운 탁상형 CT

동등 사양의 출력을 가진 X선 CT장비 중에서 가장 작고 가벼운 제품으로, 설치 장소에 제한이 적습니다.
일반 엘레베이터에도 탑재할 수 있는 크기&무게로 반입 경로 등으로 고민할 필요가 없습니다.

금속 부품을 투과하는 160 kV의 고출력

160 kV의 X선 출력으로 X선이 투과하기 어려운 두꺼운 수지 부품이나 금속 부품도 관찰할 수 있습니다.
※ 아래 수치는 참고값입니다.

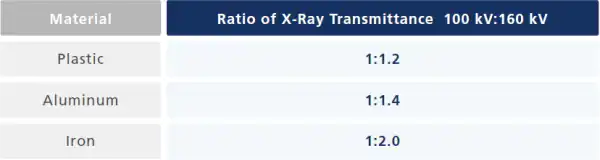

투과력 비교

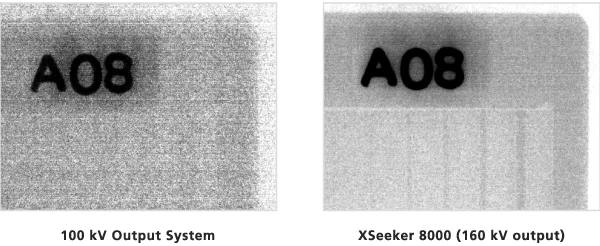

100 mm 알루미늄 투과시의 투과도계 이미지

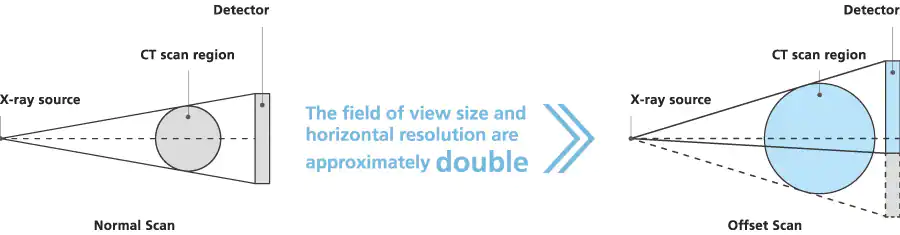

최대 입력 해상도 560만 화소를 살린 고정밀 상세 촬영

Offset 주사 배치로, 기본 주사와 비교해 가로 폭이 2배로 확장되고, 입력 해상도는 560만 화소가 됩니다. Φ100 mm의 넓은 시야를 고정밀 상세 촬영할 수 있습니다.

미세화소 50 ㎛ 피치의 FPD 검출기 채용

한 화소가 약 50 ㎛의 미세화소를 가진 FPD 검출기를 탑재하였습니다. 동등 그레이드 장비에서는 최소 화소 피치로, 세세한 구조까지 선명하게 관찰할 수 있습니다.

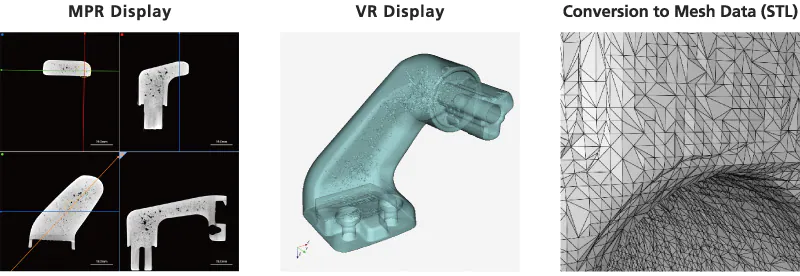

고기능 "올인원" Viewer를 표준 탑재

아래의 세 가지 기능을 가진 고기능 Viewer를 표준으로 탑재하고 있습니다. 여러 단면 이미지를 한 번에 나열해서 표시하는 MPR뿐만 아니라 입체적인 표시를 할 수 있는 VR 표시와 조합하여 보다 직관적인 관찰이 가능하게 되었습니다.
또한, MPR 이미지, VR 이미지 상에서 계측도 가능합니다. 더욱이 CT Data 를 Mesh Data (STL)로 변환해서 출력할 수도 있습니다. STL Data로 변환하면 3D CAD에서 불러와서, 3D 프린터로 출력 하는 등 여러 가지 용도로 활용할 수 있습니다.

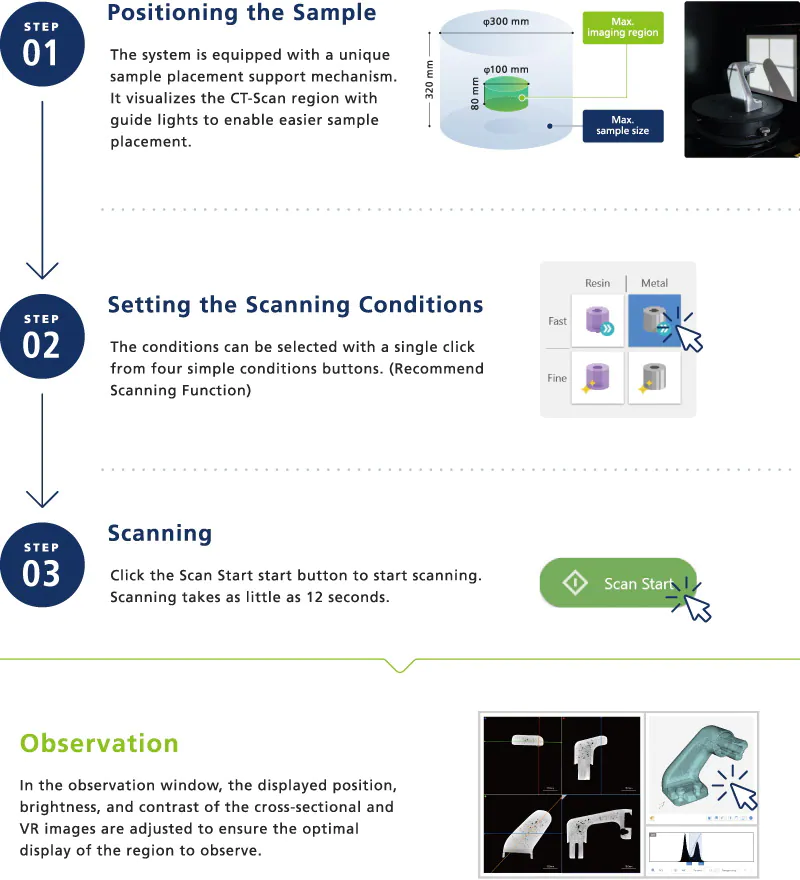

3 스텝 촬영

관찰 시작까지의 작업은 단 3 스텝. 처음 조작하는 사람도 바로 CT 촬영을 할 수 있습니다.
또한, 워크 셋팅 전의 교정작업도 필요 없습니다.

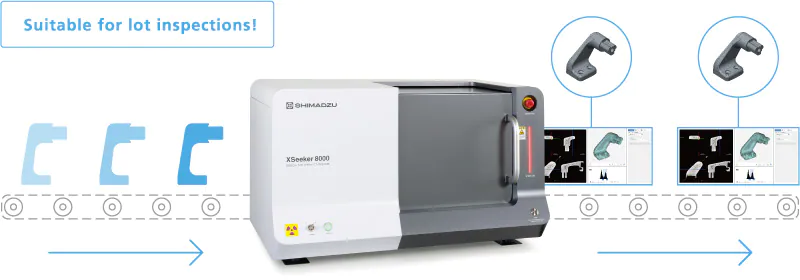

원 버튼 조작

반복해서 같은 형상의 워크를 촬영하는 검사용도는 원 버튼 조작으로 더 처리량을 향상시킬 수 있습니다.
촬영 조건과 함께 관찰시 표시 위치 및 명암 등도 최적의 상태를 저장할 수 있어, 관찰 위치나 명암 조절 없이 촬영 후 바로 관찰을 시작할 수 있습니다. 소프트웨어를 일체 만지지 않고, 촬영 시작에서 관찰까지 모든 조작을 버튼 하나로 완결지을 수 있습니다.

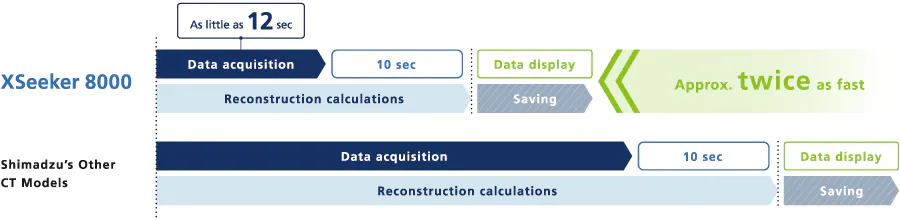

최단 12초 촬영과 고속 재구성 연산

최단 12초로 고속 촬영이 가능합니다. 또한 하이엔드 기기와 같은 재구성 시스템을 탑재하여, 촬영 완료 후 10초 만에  CT Data를 표시할 수 있습니다. 당사 제품중에서 가장 빠르게 촬영할 수 있는 다른 모델과 비교해도 약 2배 더 빨라졌습니다.

직관적인 조작을 가능하게 하는 제어 소프트웨어

복잡한 조작을 배체한 심플한 UI로 누구나 간단하게 사용할 수 있는 직관적인 조작성을 실현했습니다.
촬영·관찰 각 각 전용 화면을 준비하였으며, 자유롭게 화면을 전환할 수 있습니다.

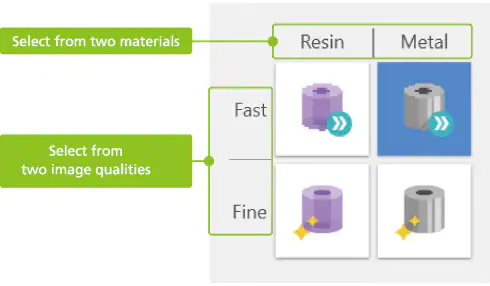

● 추천 CT (Recommend Scanning Function)

한 번의 클릭으로 모든 조건을 설정할 수 있는 서포트 기능 "Recommend Scanning 기능"을 탑재. 재질과 화질을 조합표에서 한 가지를 선택하면 최적의 조건을 간단히 설정할 수 있습니다.

고객의 안심과 안전을 서포트

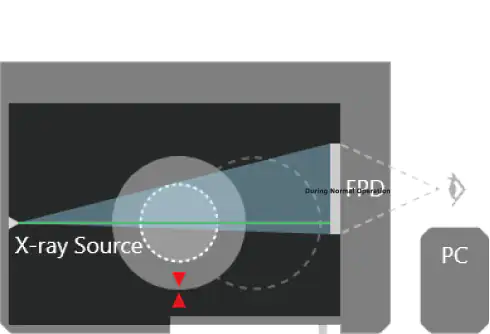

● 상태 모니터링

 CT 시스템의 상태를 표시합니다.
정상일 때의 스테이지 위치 등 장비의 현재 상태 뿐만 아니라 이상 발생시에는 문제 발생 위치와 에러 내용도 함께 표시되어, 작업자가 문제를 바로 인식할 수 있습니다.
"슬라이드 도어가 열려있습니다" 등의 주위 환기부터 X선 발생장치의 오버히트 나 통신불량 등의 이상발생 경고까지, 시스템 전체의 상태를 항시 모니터링하고 있습니다.

•

  정상일 때

•

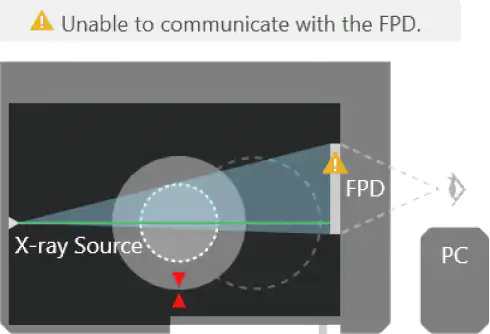

  이상 발생시

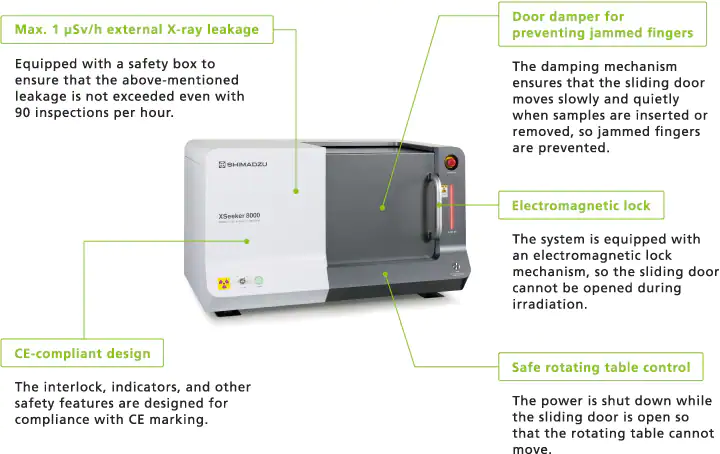

● CE마크 및 KC인증, 원자력안전법에 대응한 안전성
