WingSALD II Data Processing Software for SALD Series

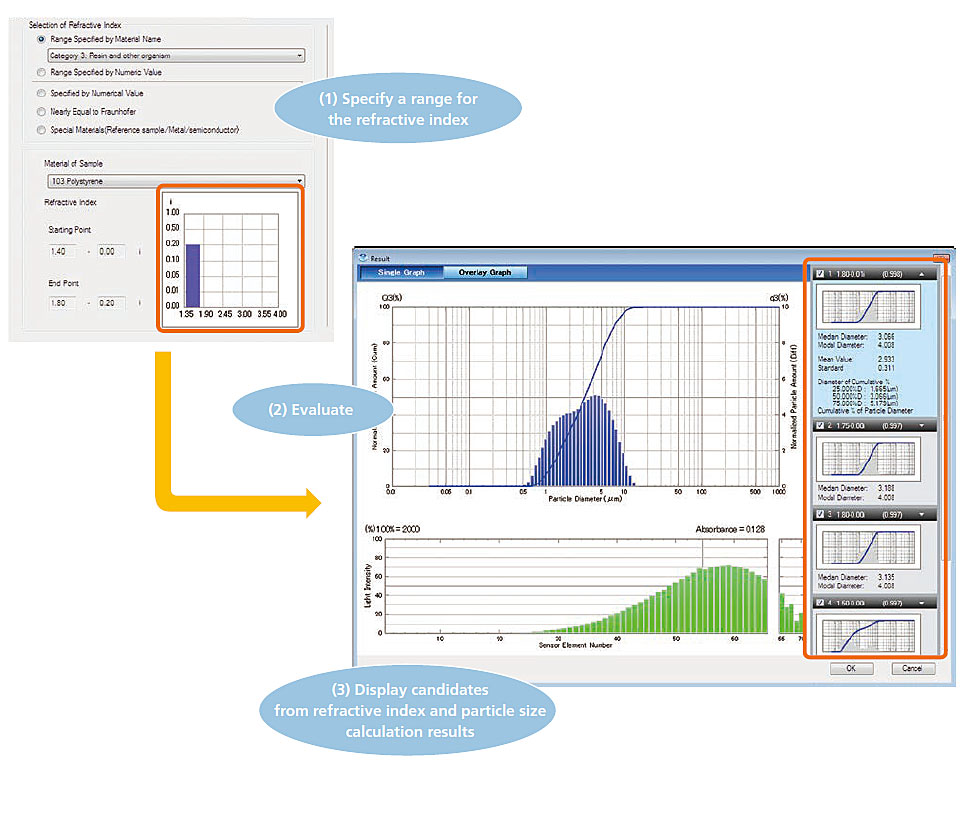

자동 굴절률 계산 기능으로 굴절률 선택 불필요
일반적으로 공표된 값을 입력하는 레이저 회절 법을 사용하는 데있어서 굴절률 선택은 불가피한 부분 이었지만 입자 조성과 모양의 영향을 고려할 때 이러한 값이 반드시 적절하지는 않았습니다. 따라서 굴절률을 선택하는 데 지루한 시행 착오 과정이 사용되었습니다. WingSALD II는 LDR 방식 (광량 분포 재생 방식)을 기반으로 적절한 굴절률을 자동으로 계산하는 기능을 포함하는 세계 최초의 소프트웨어로 이러한 문제를 해결합니다.
Note: LDR 방법은 실제 측정 된 광도 분포와 입자 크기 분포 데이터에서 재현 (재 계산) 된 광도 분포 간의 일관성을 기반으로 적절한 굴절률을 자동으로 계산합니다. 이 방법은 Shimadzu에 의해 개발되었으며 두 개의 기술 논문에 발표되었습니다. 학계에서는 Shimadzu의 엔지니어 이름을 따서 "Kinoshita Method"라고도합니다.

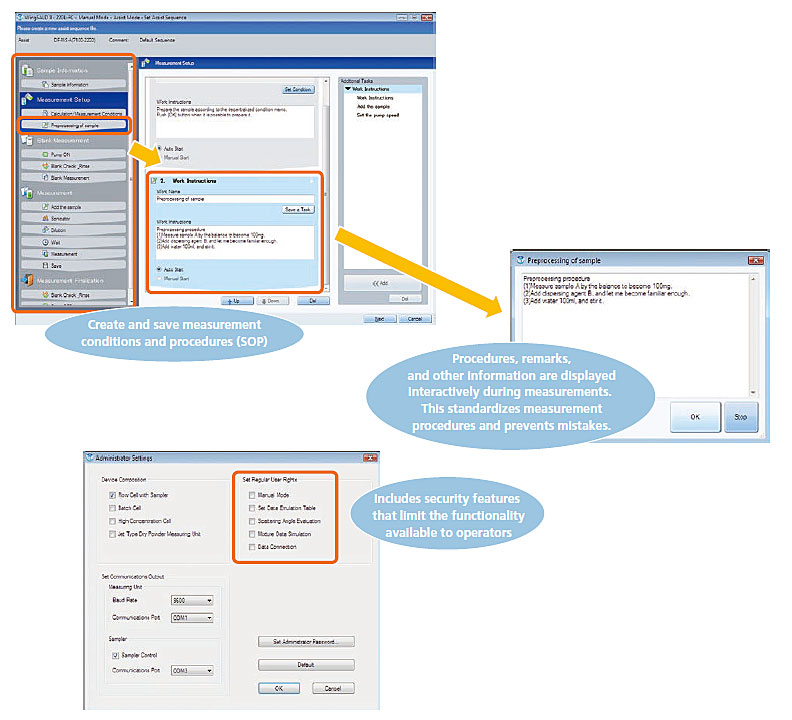

측정 지원 기능을 통해 SOP를 준비하여 항상 동일한 조건 및 절차를 사용하여 측정을 수행 할 수 있습니다.
전처리 방법 및 조건을 포함하여 측정 조건 및 절차를 생성, 저장 및 공유하면 다른 작업 자나 다른 위치 또는 공장에서 수행하더라도 동일한 조건 및 절차를 사용하여 측정이 수행되고 데이터를 안전하게 비교할 수 있습니다. 또한 측정 보조 기능을 사용하면 작업자를위한 측정 지침이 화면에 표시됩니다. 이를 통해 경험이없는 작업자가 올바르게 측정을 수행 할 수 있습니다. 또한 관리자와 운영자에게 보안을 보장하기 위해 다른 운영 권한을 할당 할 수 있습니다.
Note: SOP는 Standard Operating Procedure의 약자입니다.
여러 측면에서 측정 데이터 평가
- 산란각 평가
- 각 각도에서 산란광 강도의 구성 요소를 그래프로 표시합니다. 이는 고집적 포토 다이오드 어레이의 기능을 활용하여 낮은 각도의 산란광을 고해상도로 평가할 수 있습니다.
응용 분야 : 필름 및 시트의 산란 특성 평가 - 데이터 에뮬레이션 기능
- SALD 시리즈 측정 결과를 기반으로이 기능을 사용하면 다른 모델 및 측정 원리를 사용하여 얻은 측정 결과를 에뮬레이션 할 수 있습니다. 이를 통해 이전 측정 방법과 데이터 호환성을 유지할 수 있습니다.
- 혼합물 데이터 시뮬레이션 기능
- 여러 입자 크기 분포의 혼합 비율을 사용하여 입자 크기 분포를 시뮬레이션 할 수 있습니다. 이를 통해 샘플 혼합물의 입자 크기 분포를 반복해서 측정하는 번거로움 없이 원하는 입자 크기 분포를 얻기위한 최적의 혼합 비율을 결정할 수 있습니다.
- 데이터 연결 기능
- 임의의 입자 크기 지점에서 두 가지 다른 측정 범위에 대한 측정 결과를 결합하여 단일 입자 크기 분포를 생성 할 수 있습니다. 예를 들어 2000μm 이상의 입자에 대한 체 데이터를 2000μm 미만의 입자에 대한 SALD 시리즈 데이터와 결합하여 토목 공학, 방재 및 환경 분야에 필요한 광범위한 입자 크기 분포를 생성 할 수 있습니다.
여러 데이터 세트를 보다 효율적으로 처리
여러 데이터 세트를 그룹으로 저장할 수 있습니다.
이렇게하면 데이터를 더 쉽게 구성, 다시 표시 및 다시 분석 할 수 있습니다.
각 데이터 세트를 개별적으로로드 할 필요없이 데이터를 그룹으로 로드하고 동시에 표시하거나 분석 할 수 있습니다.

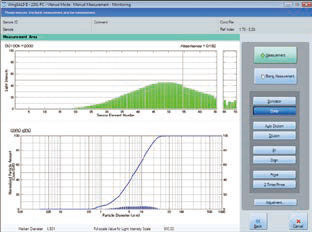

광도 분포 데이터 (원시 데이터)를 참조하여 측정 결과 (입도 분포 데이터)의 유효성 검증 가능
광량 분포 데이터 (원시 데이터)와 측정 결과 (입도 분포 데이터)를 동일한 화면에 표시 할 수 있으므로 두 데이터를 모두 보면서 측정 결과를 확인할 수 있습니다. 이를 통해 검출 신호 수준 (입자 농도)이 적절한 지 여부를 확인할 수있을뿐만 아니라 분포 폭, 응집체 및 오염 물질의 존재와 같은 여러 측면에서 측정 결과의 유효성을 확인할 수 있습니다.
네트워크 / 독립형 시스템 모두 지원
CLASS-Agent는 네트워크와 호환됩니다. 즉, 다른 분석기의 데이터와 함께 서버 PC의 입도 분포 데이터를 통합 관리 할 수 있으며 해당 데이터를 사무실에서보고 승인 할 수 있습니다. (데이터보기 및 승인 *을 위해 에이전트 관리자 소프트웨어가 필요합니다.)
반면에 독립형 시스템도 지원되므로 입자 크기 분석기 / PC 쌍에서 Part 11 준수가 가능합니다.
*Agent Manager는 SALD 시리즈 용 PC 세트에 사전 설치되어 있습니다.

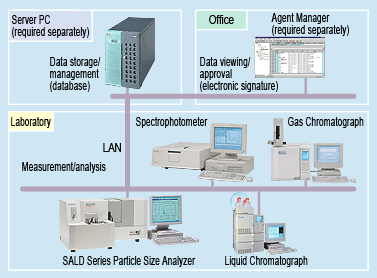

네트워크 시스템
여러 분석기의 데이터 통합 관리
독립형 시스템
단일 PC에서 Part 11 준수
- 측정 (SALD 제어)
- 데이터 저장소 (데이터베이스)
- 데이터 승인 (전자 서명)

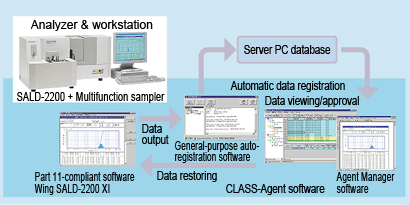

데이터 등록 작동 방식
* 외관 및 사양은 예고없이 변경 될 수 있습니다.
