UV-3600i Plus - Features
UV-VIS-NIR Spectrophotometer
다양한 사용자의 어플리케이션에 적합한 시스템
스펙트럼 평가 기능은 품질 관리를 위한 고유한 합격/불합격 판단을 가능하게 합니다. 또한, 측정하는 동안 데이터를 실시간으로 Excel로 자동 전송할 수 있습니다.
| Electrical, Electronics, and Optics | Chemicals |
|---|---|
| High-absorbance measurement of polarizing films Reflection measurement of multilayer films Absolute reflectance measurement of highly reflective mirrors Spectral characteristic measurement of beam splitters Relative emission measurement of LEDs Transmittance measurement of quartz plates Absolute reflectance measurement of anti-reflection coatings Transmittance measurement of functional films Diffuse reflectance measurement and band gap measurement of semiconductor materials Transmittance measurement of solar cell cover glass, etc. |
Transmittance and color measurements of plastic materials Reflectance measurement of silica-based white powered materials Thickness measurement of thin films Near-infrared measurement of organic solvents Haze measurement of Plastics |
|
|
| Pharmaceuticals, Cosmetics, and Life Sciences | Foods |
|---|---|
| Cosmetic color measurement and ultraviolet screening measurement Measurement of drugs containing crystallization water Measurement of moisture in plants Measurement of various amino acids Quantitation of proteins and nucleic acids Near-infrared measurement of pharmaceutical components |
Diffuse reflectance measurement of wheat flour Quantitation of vitamins, food additives, and minerals Quantitation of phenol elution in containers and packaging materials |
|
|
| Construction / Transportation Equipment | Textiles |
|---|---|
| Transmittance measurement of window glass and window glass films Reflectance measurement of paints and building materials LiDAR collision avoidance sensor evaluation system |
Transmittance and reflectance measurements and ultraviolet screening measurement of textiles Color measurement of textiles |
|
|

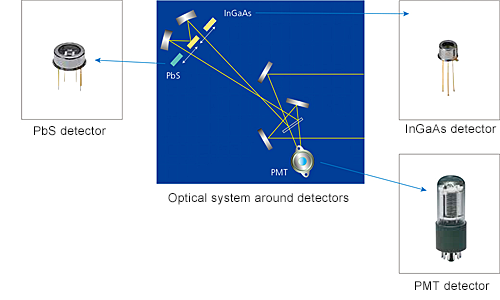

3개의 검출기가 탑재되어 동급 최고의 감도로 분석 가능

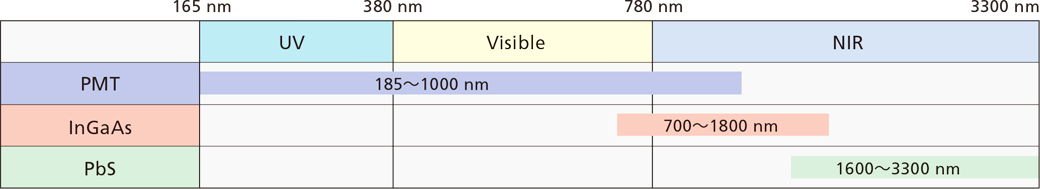

검출기 종류 와 측정 가능한 범위
PMT 검출기와 InGaAs 검출기 간의 전환은 700~1,000 nm 범위에서 가능합니다(기본 전환 파장은 830 nm). InGaAs 검출기와 PbS 검출기 간의 전환은 1,600~1,800 nm 범위에서 가능합니다(기본 전환 파장은 1,650 nm).

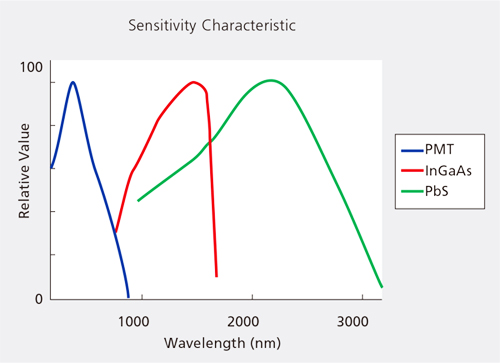

UV-3600i Plus는 자외선에서 근적외선 영역까지 정확한 투과율 또는 반사율 측정을 지원합니다. 근적외선 영역의 감도 수준은 이 영역에서 InGaAs 검출기와 Cooled PbS 검출기의 조합으로 크게 향상됩니다. 이로써, 매우 높은 수준의 감도와 정밀도로 전체 범위에서 스펙트럼이 측정 됩니다.
일부 분광광도계는 자외선 및 가시광선 영역에 PMT 검출기를 사용하고 근적외선 영역에 PbS 검출기를 사용합니다. 그러나 두 검출기 모두 검출기 전환 영역 근처에서 감도가 좋지 않습니다. 이러한 특성으로 이 범위에서의 고감도 측정은 어려워 집니다. 하지만, UV-3600i Plus를 사용하면 InGaAs 검출기를 사용하여 두 검출기의 전환 범위에서 고감도 측정을 수행할 수 있습니다.
고분해능, 초저 미광, 넓은 측정 파장 범위를 지원
UV-3600i Plus는 고성능 Grating 타입의 double monochromator를 탑재하여 낮은 미광 수준을 고분해능으로 구현합니다. 측정 가능한 파장 범위는 185~3,300 nm로, 이 기기는 가스 샘플과 같이 고해상도 측정이 필요한 샘플에서 고농축 액체 샘플에 이르기까지 다양한 유형의 샘플에 대해 분석을 수행할 수 있습니다.

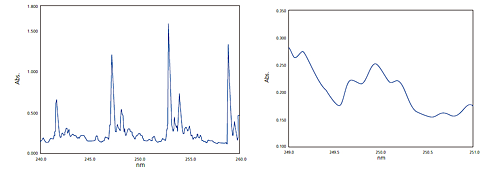

벤젠 가스의 고해상도 스펙트럼
왼쪽에 나타낸 스펙트럼은 벤젠 가스를 광로 길이 10 mm의 셀에 주입하여 측정한 것입니다. 스펙트럼 band width는 0.1 nm입니다. 250 nm 부근의 삼중항(오른쪽 확대)을 명확하게 관찰할 수 있습니다. 이 장비를 사용하면 노이즈가 거의 없는 상태로 고분해능 스펙트럼을 측정할 수 있습니다.
0.00005 %의 초저 미광 레벨 Max. (340 nm)

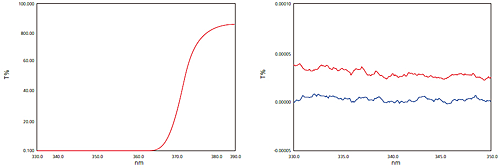

아래 왼쪽 그림은 NaNO2 수용액의 스펙트럼이고, 오른쪽 그림은 340 nm 부근을 확대한 것이다. 오른쪽에서 빨간색 스펙트럼은 NaNO2 수용액에 대한 스펙트럼이고 파란색 스펙트럼은 샘플빔 측에 셔터 블록을 삽입했을 때 얻은 0% 선입니다. UV-3600i Plus는 340 nm에서 0.00005 % 미만의 초저 미광 수준을 달성합니다. (기준광 측에 메쉬 필터를 사용하여 시료광 면과의 균형을 유지합니다.)
흡광도 레벨 6까지 선형성 유지

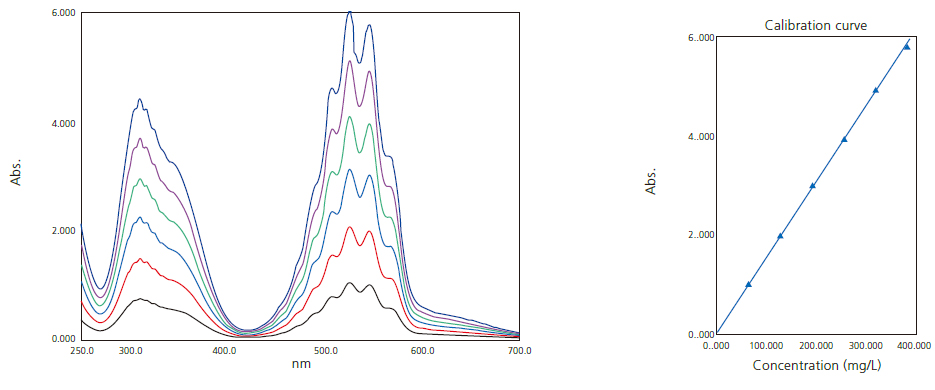

왼쪽 스펙트럼은 6가지 농도 수준에서 KMnO4 수용액을 측정하여 얻은 스펙트럼입니다. 기준광 측에 메쉬 필터를 삽입하고 흡광도 6까지 측정했습니다. Negative 흡광도를 사용하면 높은 흡광도에서도 노이즈가 적은 측정이 가능합니다. 오른쪽 그림은 KMnO4 수용액에 대해 525 nm 부근의 흡광도 피크를 이용한 검량선으로 흡광도 6까지 직선성을 유지하고 있음을 확인하였습니다.
자외선에서 근적외선까지 넓은 파장 범위를 커버
UV-3600i Plus는 185~3,300 nm의 파장 범위로 자외선, 가시광선 및 근적외선 영역에서 측정이 가능합니다. 또한 획득한 스펙트럼은 전체 범위에 걸쳐 노이즈가 거의 없습니다.

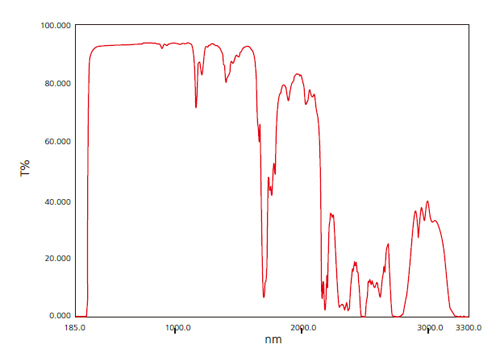

오른쪽 그림은 광로 길이가 2 mm인 셀을 사용하여 185 ~ 3,300 nm 범위의 톨루엔을 측정한 스펙트럼입니다.
