IRTracer-100 - Features
Fourier Transform Infrared Spectrophotometer
뛰어난 감도와 신뢰성
New Levels of Performance and Quality Created by Excellent Sensitivity, Speed and Resolution
고감도, 높은 분해능, 그리고 빠른 스피드
IRTracer-100은 등급에서 가장 높은 S/N비, 0.25cm-1의 분해능 및 초당 20회의 스펙트럼 측정이 가능한 고속 스캐닝을 특징으로 합니다.
높은 S/N 비율로 고감도 측정을 실현

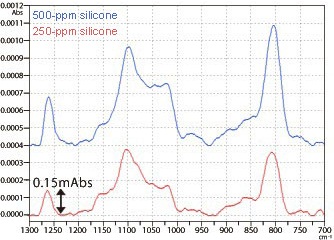

파라핀 오일에 함유된 실리콘 오일의 양은 IRTracer-100과 단일 반사 ATR 악세서리를 사용하여 측정되었습니다.
실리콘의 매우 약한 피크(1260cm-1)는 0.00015Abs에 불과하지만 IRTracer-100의 높은 S/N비로 측정이 가능했습니다.
Remarks:
- Difference spectrum obtained by subtracting the paraffin spectrum
- Measured with a resolution of 4 cm-1, using the DLATGS detector

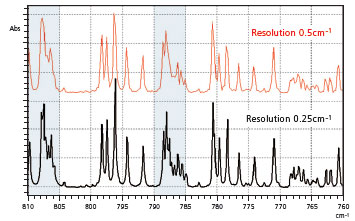

0.25cm-1의 분해능 얻어진 고감도 스펙트럼
0.25 cm-1 의 분해능으로 정확한 분석이 가능합니다. 이 분해능은 가스 분석에 용이합니다. 암모니아가스를 측정하면 805 – 810 과 785 – 790 cm-1 의 범위의 피크가 명확하게 분해된 것을 확인할 수 있습니다.
20Hz 고속 스캔 기능으로 고속 분석 달성*1
빠른 스캔 기능을 통해 초당 최대 20개의 스펙트럼을 얻을 수 있습니다. 따라서 IRTracer-100은 몇 초 내에 발생하는 빠른 반응과 1초 이내에 발생하는 반응성의 연구에 적합합니다. 신속한 고감도 분석을 사용할 수 있습니다.

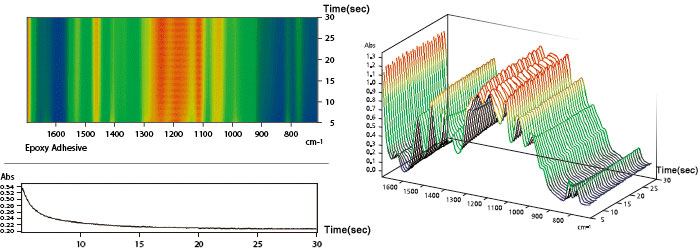

UV 수지의 경화 반응
Sample: UV light cure adhesive
Resolution: 16 cm-1
Scan accumulation: 1
Total scans: 600
Interval: 50msec
Monitor: Peak at around 1,400 cm-1
Detector: MCT
*1 16cm-1 resolution. Rapid scan program is optional.
안정된 고성능의 FTIR
자동제습장치와 안정성있는 인터페로메터로 고성능의 FT-IR이 탄생하였습니다.
IRTracer-100의 간섭계는 부드러운 이동 미러 시스템과 Advanced Dynamic Alignment 의 조합을 사용하여 최적화 및 안정화됩니다. IRTracer-100이 항상 최적의 작동 상태에 있도록 자가 진단 루틴이 초기화 시, 그리고 작동 중에 시스템 작동에 대한 모니터링을 지속적으로 합니다. 또한 FT-IR 성능을 평가하기 위한 표준 EP/CHP/JP/USP/ASTM 검증 프로그램이 제공됩니다.

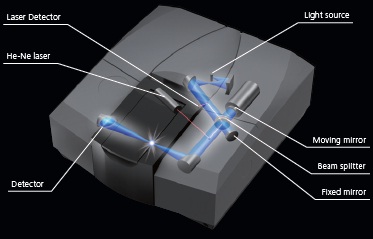

Advanced Dynamic Alignment
분광 광도계에서 재현 가능한 광학 간섭을 달성하려면 강력한 간섭계 설계가 필요합니다. IRTracer-100의 간섭계는 이 요구 사항을 쉽게 충족합니다. Advanced Dynamic Alignment 시스템에 의해 모니터링되는 부드러운 이동 미러 시스템을 통해 IRTracer-100은 짧은 예열 시간 동안 최적의 안정적인 품질의 스펙트럼을 제공할 수 있습니다. 초당 5000회 이상 샘플링된 Advanced Dynamic Alignment는 IRTracer-100을 최적의 작동 상태로 유지합니다. 또한 NIR, FIR 분석을 위해 빔 스플리터가 변경되면 Advanced Dynamic Alignment 시스템이 간섭계를 자동으로 정렬합니다.
Advanced Dynamic Alignment을 사용하면..
■ 환경변화의 영향 제거
■ 사용하지 않을 때 FT-IR 전원을 끌 수 있음*2(전기 절약 및 환경 영향 감소)
■ 워밍업 시간 단축 및 안정성 향상
■ 무보수 시스템 제공
*2 자동 제습 장치가가 작동 중인 경우
유지보수가 용이한 내장형 자동 제습장치
FT-IR의 간섭계에 사용되는 빔스플리터는 습도에 매우 취약합니다. 간섭계의 장기적 안정성을 유지하려면 빔스플리터가 습기로부터 보호되어야 합니다. 이 문제를 해결하기 위해 IRTracer-100은 고유한 내부 자동 제습장치가 장착된 밀폐 간섭계로 설계되었습니다.
차세대 워크스테이션 - LabSolutions IR
LabSolutions IR은 네트워크 애플리케이션에 최적화되어 있으며 광범위한 스펙트럼 라이브러리를 포함하며 고성능 검색 기능을 제공합니다. 또한 매크로 기능은 자동화 및 분석시간을 단축시켜줍니다.
빠르고 사용하기 쉬운 LabSolutions IR
LabSolutions IR은 스캔, 데이터 조작, 정량화, 보고서 작성, 저장, 사용자 관리 등과 같은 작업을 쉽게 실행합니다. 높은 수준의 관리 기능과 다양한 데이터 조작 기능은 보다 쉽고 사용자 친화적인 분석 환경을 제공합니다. 또한 모든 실험실 요구 사항을 해결하기 위한 다양한 옵션 프로그램을 사용할 수도 있습니다.

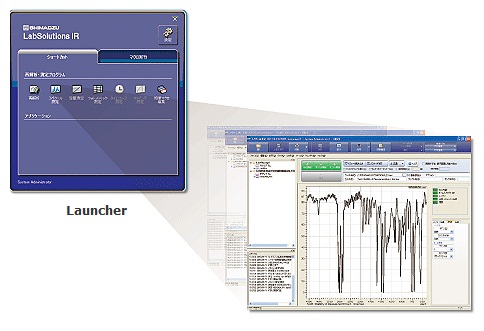

전용 LabSolutions IR Launcher를 사용하여 전용 LabSolutions IR 프로그램 또는 Windows 응용 프로그램을 쉽게 실행하십시오.
LabSolutions IR에는 LabSolutions IR Launcher를 사용하여 쉽게 실행할 수있는 Postrun, Spectrum 및 Quantitation을 포함한 여러 전용 프로그램이 포함되어 있습니다. 또한 매크로 프로그램과 Windows 응용 프로그램을 LabSolutions IR Launcher에 등록하여 빠르고 쉽게 시작할 수 있습니다.
네트워크 특징
- 높은 수준의 보안 및 사용자 관리 기능
- FDA 21 CFR Part 11과 같은 ERES 규정에 적합
- 네트워크 서버에서 FTIR과 LC, GC 데이터를 함께 관리 가능
- 터미널 서비스를 사용하면 LabSolution IR을 설치하지 않고도 클라이언트 PC에서 Labsol
프로그램
- Postrun, Spectrum, Quantitation, Photometric, Time course (옵션), Mapping (옵션)
- 모든 Postrun과 측정프로그램은 공통 메인 도구 모음, 메뉴, 측정 도구 모음 등이 있음. 각 프로그램의 작동은 비슷하여 어떤 작업을 수행하는 친숙한 느낌을 제공
광범위한 스펙트럼 라이브러리 및 고성능 검색 기능
- 약 12,000개의 스펙트럼을 포하하는 라이브러리
- 표준 라이브러리로 고품질 검색이 가능
- Spectral, Text, Combination, Peak searches 검색을 포함한 고성능 검색 방법
- Shimadzu의 고유 한 검색 알고리즘은 정확한 검색 결과를 제공
보고서 작성
- ViewPrint 기능 및 보고서를 다양한 레이아웃으로 작성하고 인쇄
Macoro 프로그램 기능으로 자동화를 통한 분석시간 단충
- 단계를 정렬하여 Macro 프로그램을 만듬
- 자동 식별 테스트 및 오염 물질 분석
데이터 조작
- 고급 ATR 보정 및 Kubelka-Munk 변환을 비롯한 다양한 데이터 조작 기능과 다점 교정 곡선 방법 및 CLS 방법과 같은 정량 기능을 표준으로 제공
Macro 기능을 통한 자동화 및 분석시간 단축
LabSolutionIR은 스캔, 데이터 조작, 보고, 식별 테스트 및 오염 물질 분석과 같은 일상적인 작업을 자동화 합니다.

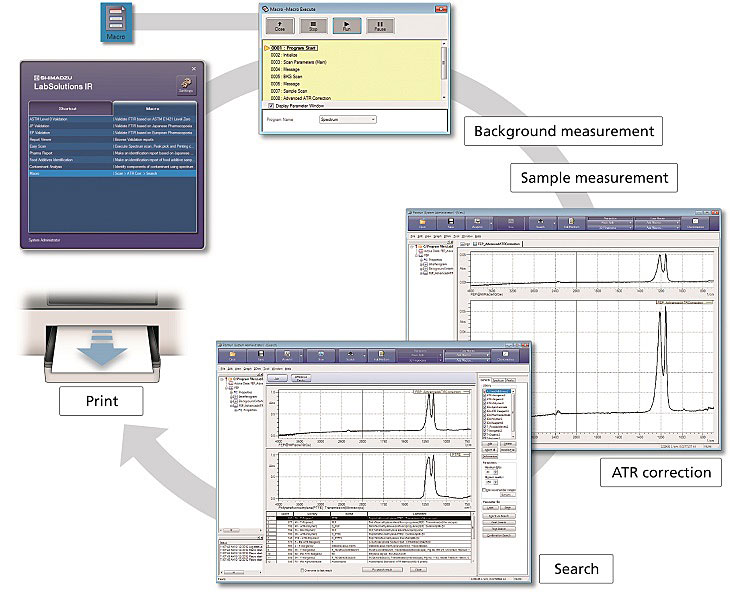

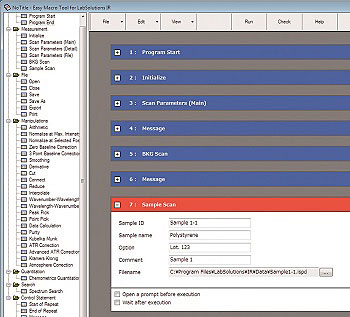

Easy Macro – 한 번의 클릭으로 일상적인 작업 시작
"Easy Macro" 기능은 특히 반복적인 작업이 필요할때 일상적인 작업에 적합한 Macro를 생성합니다. Macro 작성기를 사용하면 목록에서 작업을 선택하고 정렬하기만 하면 구성이 가능합니다. 생성된 Macro는 빠른 실행을 위해 Launcher 및 Desktop에 등록할 수 있습니다. FT-IR에 익숙하지 않은 사용자는 이 기능을 통해 기기를 쉽게 작동할 수 있습니다.
Easy Macro 운영
- FT-IR 초기화, 스캔 매개 변수 구성, 스펙트럼 측정
- 데이터 조작, 검색, 정량, 인쇄
- 측정 반복, 메시지 표시, 알림 소리, 외부 프프로그램 실행 등
LabSolutions IR로 달성 가능한 솔루션
신뢰할수 있는 LabSolutions 소프트웨어

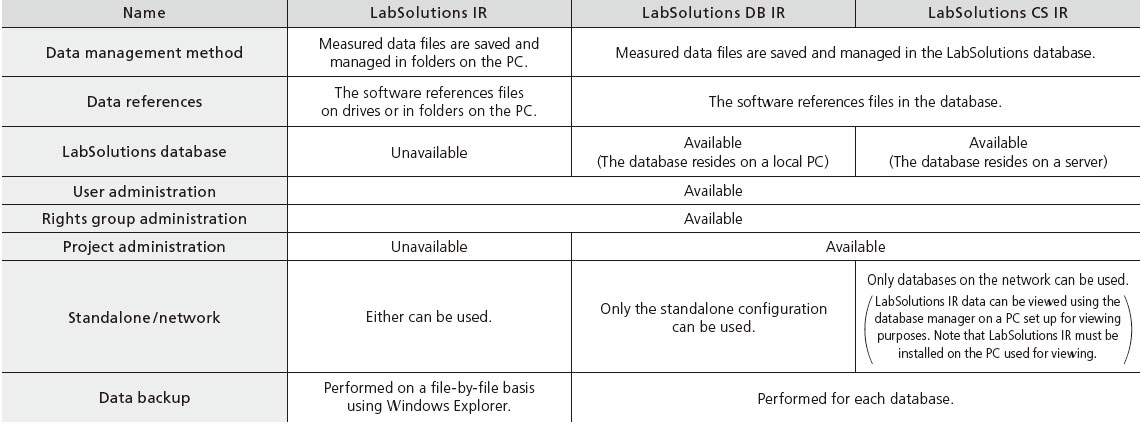

기본 기능을 제공하는 LabSolutions IR 외에도 Shimadzu는 ER / ES 규정의 요구 사항을 충족하기 위해 LabSolutions DB IR 및 LabSolutions CS IR도 제공합니다.
- 크로마토 그래피 및 분광 분석에 사용되는 Shimadzu의 신뢰할 수 있고 널리 사용되는 워크 스테이션 인 LabSolutions와 함께 작동합니다.
- 엄격한 보안 기준을 적용합니다.

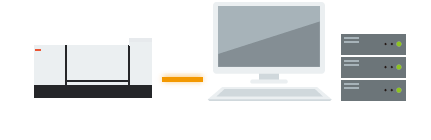

LabSolutions DB IR
LabSolutions DB IR은 데이터 관리 기능과 LabSolutions IR을 통합하여 안전한 데이터 관리가 가능합니다. ER / ES 규정을 준수하는이 소프트웨어는 PC를 사용하는 고객을 위해 최적으로 구성됩니다. 네트워크 연결이 필요하지 않고 ER / ES를 준수하려는 시설에 권장됩니다.

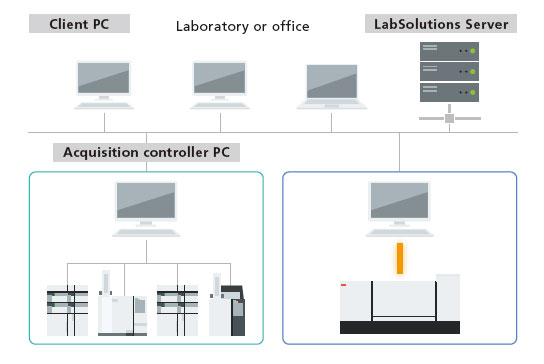

LabSolutions CS IR
분석 네트워크에 자유롭게 액세스 할 수있는 LabSolutions CS는 IR에 연결할 수 있으므로 PC를 기기에 연결할 필요가 없습니다. 모든 데이터가 서버에서 관리되기 때문에 LabSolutions CS IR은 네트워크상의 모든 개인용 컴퓨터에서 읽을 수 있습니다. 터미널 서비스를 사용하면 LabSolutions IR을 설치하지 않고도 클라이언트 PC에서 LabSolutions IR을 제어 할 수 있습니다. 사용자가 많고 데이터베이스의 데이터를 관리하며 ER / ES를 준수하려는 시설에 권장됩니다.

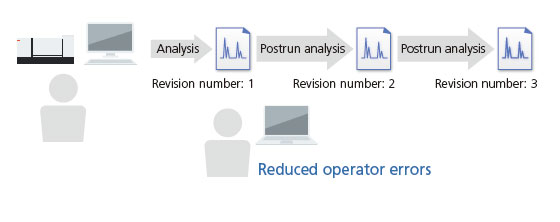

데이터베이스 관리로 실수 방지
LabSolutions DB IR 및 CS IR을 사용하면 분석 데이터가 데이터베이스에 의해 안전하게 관리됩니다. 데이터 파일 관리의 일반적인 덮어 쓰기, 삭제와 같은 실수는 발생하지 않습니다. 또한 수집된 데이터를 사용하여 분석을 수행 할 때 분석 데이터 개정 번호가 자동으로 할당되어 실수로 원데이터를 덮어 쓰는 것을 방지합니다.
엄격한 보안
시스템에서 이벤트 발생시 데이터의 신뢰성을 확보하고 이메일 전송 기능을 문서화하는 감사 추적을 설정할 수 있습니다. 사용자 계정은 암호 길이, 복잡성 및 유효 기간이 지정된 요구 사항을 충족해야하는 암호를 사용하여 관리됩니다. 불법 접근을 방지하기위한 잠금 기능을 설정하고 등록된 사용자의 삭제 및 변경을 설정할 수도 있습니다. 또한 데이터 파일을 덮어 쓰지 않도록 상자를 선택할 수 있으며 항목을 보고서로 출력 할 수도 있습니다.

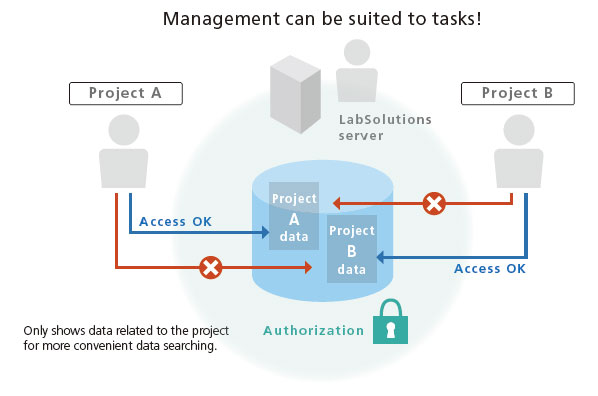

Pertinent Information is Managed for Every Project
LabSolutions DB IR and CS IR provide a project management function enabling management suited to tasks and system operations. This function enables equipment and user management, security policy, and data processing to be set on a project by project basis, thereby improving the efficiency of data searches and management tasks.
일련의 분석 작업 시각화

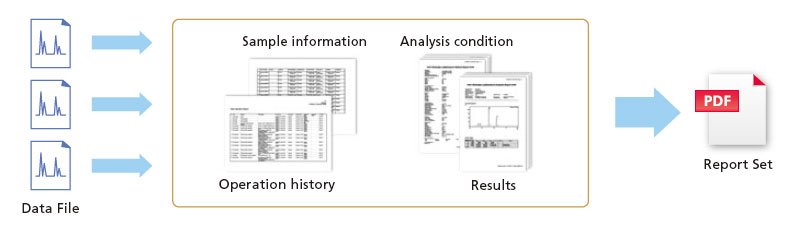

보고서 세트 *를 만들면 전체 분석 프로세스와 관련된 개별 분석 작업에 대한 가시성이 제공됩니다. 분석 작업이 보이면 작동 오류를 확인하기가 더 쉬워져 확인 프로세스의 효율성과 신뢰성이 향상됩니다.
*보고서 세트에는 분석 된 일련의 샘플에 대한 테스트 방법 및 테스트 결과와 데이터에서 자동으로 추출되어 단일 보고서로 요약되는 해당 작업 로그 (로그인에서 로그 아웃까지의 모든 작업 이벤트 기록)가 포함됩니다.
광범위한 분석 어플리케이션
광범위한 분석 어플리케이션
다양한 고객의 요구를 충족시키기 위해 다양한 프로그램과 액세서리를 사용할 수 있습니다.
다양한 액세서리로 분석에 적합한 IRTracer-100 시스템을 구성
다양한 액세서리와 사용하기 쉬운 소프트웨어 옵션으로 IRTracer-100 시스템을 사용자 정의하여 특정 응용 프로그램의 요구 사항을 충족 할 수 있습니다.
Pharmaceuticals, Cosmetics, Food Products, Environmental, Chemicals and Polymers, Electrical, Electronics, and Semiconductors, Automobiles, Metals, Construction, Academia
두 가지 주요 응용 프로그램
LabSolutions IR에는 오염 물질 분석 및 식별 테스트를 위한 두 가지 주요 응용 프로그램이 포함되어 있습니다.
FT-IR 분석에 익숙하지 않은 운영자도 이러한 프로그램을 쉽게 사용하고 단 몇 초 만에 보고서를 작성할 수 있습니다.
오염 물질 분석 프로그램 (Contaminant Analysis Program)
Combining Shimadzu's own algorithms (patent pending) with that of library spectra for common contaminants, this program identifies contaminants with a high degree of accuracy. This easy-to-use program is conducive to all levels of operators. Reports are automatically created after analysis, allowing operators with little knowledge of infrared analysis to easily perform analysis.
식별 테스트 (Identification Test Program)
이 프로그램은 약전에 명시된 테스트에 따라 샘플에 대한 합격 / 불합격을 판단합니다. 의약품 식별 테스트 외에도이 프로그램을 입고 및 선적 전 검사에 사용할 수 있습니다.
하드웨어 옵션
Horizontal ATR 액세서리는 향상된 퍼징 성능을 제공하고 IRTracer-100의 샘플 컴파트먼트로 먼지가 들어갈 염려를 제거합니다. 액세서리가 설치되면 소프트웨어는 액세서리의 이름과 일련 번호를 표시하고 최적의 스캔 매개 변수를 설정합니다.
