UH-X/FX Series - Features
Hydraulic Universal Testing Machines
제어 성능 및 조작 편의성
세미오토튜닝기능으로 고정도 응력제어·변형률제어가 가능
(금속 인장시험 규격 : ISO 6892-2009, JIS Z 2241대응)
시험중에 측정되는 시험력이나 변형률 데이터를 기반으로, 제어 파라메터를 리얼타임으로 세미오토튜닝, 예비 시험이 필요없고, 간단하게 고정도 응력제어·변형률제어 시험이 가능합니다. ISO 6892-2009(고정도 변형률제어)*와 JIS Z 2241에 적합한 금속인장시험도 세미오토튜닝 기능으로 손쉽게 가능합니다.
* TRAPEZIUMX 필요

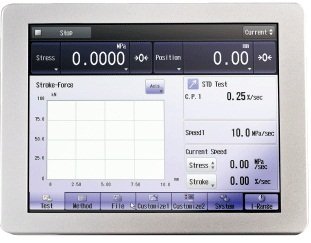

대형 컬러 LCD 터치패널 탑재로 조작성·시인성이 대폭 향상
LCD 터치패널은 10.4인치 컬러 디스플레이로 보기가 쉬워졌습니다. 다양한 기능을 터치패널로 조작할 수 있으며, 컬러 그래픽 인터페이스를 실현. 처음 조작하는 사람도 간단히 시험기를 사용할 수 있습니다.
시험중에는 S-S커브를 실시간으로 표시합니다.
Rangeless 데이터 측정
시험력 및 변형률 계측에 Range설정이 필요 없습니다. 강도가 불명확한 시험편도 최적의 측정조건으로 데이터를 취득할 수 있습니다. 또한 아날로그 지시계, 레코더 출력은 가상 Range를 통해서 지금까지와 동일한 평가가 가능합니다.
키 스위치 표준 탑재
키 스위치가 표준으로 탑재되어 있어 보안 관리에도 만전을 기했습니다.
USB 메모리로 PC연결 없이 시험 가능
시험조건을 저장한 USB를 측정기 제어장치에 연결하면, PC가 없어도 시험을 할 수 있습니다. 또, 시험 후 측정 데이터는 USB에 자동으로 저당되며, TRAPEZIUM X로 해석이나 리포트 작성을 할 수 있습니다.
* TRAPEZIUM X 필요
손쉽게 조작 가능한 크로스헤드 승강 스위치 BOX(옵션)
크로스헤드 승강스위치 BOX를 사용하면, 시험공간에서 눈을 떼지 않고 크로스헤드 위치를 조정할 수 있습니다.
* 외관 및 사양은 예고없이 변경될 수 있습니다.
환경을 생각한 저전력 · 작동 오일 양 감소
하이브리드 유압원 채용으로 소비전력 82% 절감
(UH-500kNXh모델의 경우)
AC 서보모터와 유압펌프를 조합한 하이브리드 유압원 채용으로, 필요할 때만 펌프가 구동하는 저전력 시험기를 실현하여 환경 부담저하에 공헌합니다.
당사 에코라벨제도 인정제품입니다.
저전력 : 당사 기존 기종 대비 82% 저감.
(당사 모델 사용조건에 따름)
조용한 유압원 (for UH-FX only)
지그용 유압 유닛이 기존 75 dB에서 65 dB로 10 dB이상 경감하였습니다.
필요한 동작 Oil량을 최대 50% 삭감
UH-F500kNXh의 경우, 기존 80리터에서 40리터로 반감되었습니다.
* 외관 및 사양은 예고없이 변경될 수 있습니다.
신뢰성·안전성을 확보
초고속 샘플링 기능을 통해 급격한 강도변화도 놓치지 않습니다.
데이터처리 소프트웨어 TRAPEZIUM X와 접속으로, 최고 1msec(1kHz)의 초고속 샘플링 데이터를 취득할 수 있습니다. 취성재료 파단시 등 급격한 시험력 변화를 고정도로 측정할 수 있습니다. 또한 시험중 샘플링 조건 변경이 가능하며, 중요한 부분을 미세하게 해석할 수 있습니다.
다채로운 자동제어 프로그램을 표준 탑재
금속 재료 인장시험 제어 프로그램 (JIS Z2241 및 ISO 6892-2009) 이 표준 탑재.

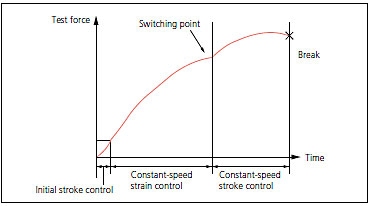

스트로크, 시험력, 변형량 정속제어에서 일정 하중 유지로 전환하는 시험 등도 표준 탑재.

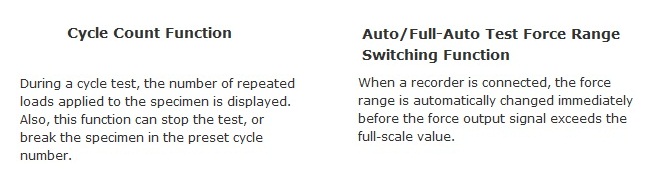

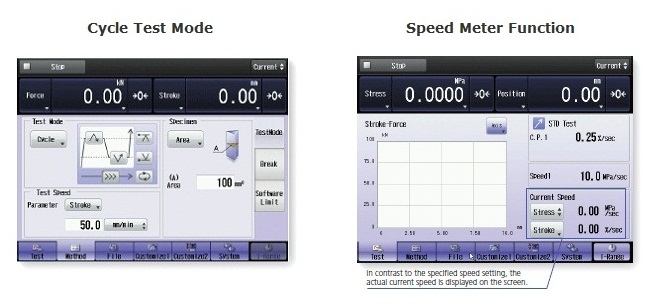

사이클시험제어 뿐만 아니라 고온 인장시험제어, 스크로크 3단계 전환 시험제어, 콘크리트 시험제어도 표준 탑재.
조작성이 뛰어난 전방 개방형 유압지그 장착 (for UH-FX only)
- Center hole 유압 실린더를 통한 전방개방형 유압지그는 시험편 회수, 스케일 제거를 효율적으로 할 수 있으며, 안전성도 우수합니다. 또한 긴 재료 시험에도 용이합니다.
- 그립부 개폐 스위치를 누르고 있을 때만 동작하도록 설계되어 있어 안전합니다.
Grip Face 교체 간단 (for UH-FX only)
Grip face는 가볍고, 앞쪽에서 삽입하는 방식으로 되어 있어 간단하게 교환할 수 있습니다.
알기 쉬운 시험편 장착위치 표시 (for UH-FX only)
Grip face에 위치를 표시하는 눈금이 있어, 시험편을 쉽게 정확한 위치에서 지지하게 할 수 있습니다.
압반은 원터치로 간단하게 착탈 가능 (for UH-FX only)
스패너 등의 공구는 일체 필요없습니다.
회전하지 않는 기둥으로 안정성 향상
(대용량 2000 ~ 4000 kN 시리즈는 제외)
시험편 셋팅도 안심하고 할 수 있습니다.
돌출부 표시 커버 (for UH-FX only)
Grip Face를 닫았을 때 Grip Face의 최대 돌출부 위치에 커버를 장착했습니다. 시험편을 안심하고 셋팅할 수 있습니다.
안전 Stopper가 장착된 그립 홀더
좌, 우 Grip Face가 닿지 않도록 안전 Stopper가 작동하기 때문에, 잘못된 조작으로 인한 Grip Face 손상이 없습니다.
다단계 크로스헤드 위치 설정(all models)
시험편 길이에 따라서 상부 크로스헤드 위치를 쉽게 변경할 수 있습니다. 작업자에게 적합한 높이로 설정하여 시험을 할 수 있습니다.
시험편 비산 방지 보호커버 장착 (optional for all models)
시험편 비산 방지를 목적으로 하는 보호 커버를 부하 전체에 장착할 수 있습니다. 또한 요청에 따라 도어에 인터락 기능이 있는 스위치를 추가할 수 있습니다.
* 외관 및 사양은 예고 없이 변경될 수 있습니다.

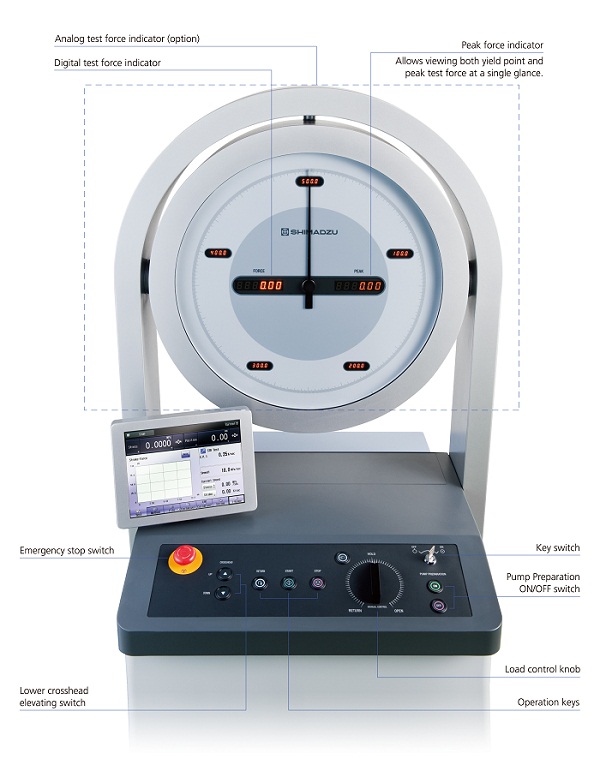

Measurement Controller (Operation Unit)
보기 쉬운 디지털·아날로그 동시 표시방식
아날로그 시험편 지표계(옵션)은 직경 450mm로 크고, 시야내에서 디지털 표시도 되기 때문에, 항복점 등 미소한 시험력의 변화도 놓치지 않고 확인할 수 있습니다.
step 1
초기화면
초기화면에서 각 종 설정, 각 종 표시 등을 간단하게 할 수 있습니다.
step 2

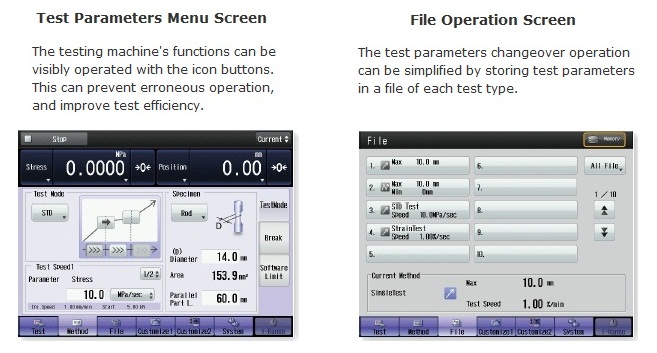

시험조건 설정
처음에 시험조건을 설정합니다. 시험조건에 필요한 파라메터를 한 화면에서 간단하게 입력할 수 있습니다. 시험속도, 시험편 정보, 시험 모드 등을 입력할 수 있습니다.
step 3

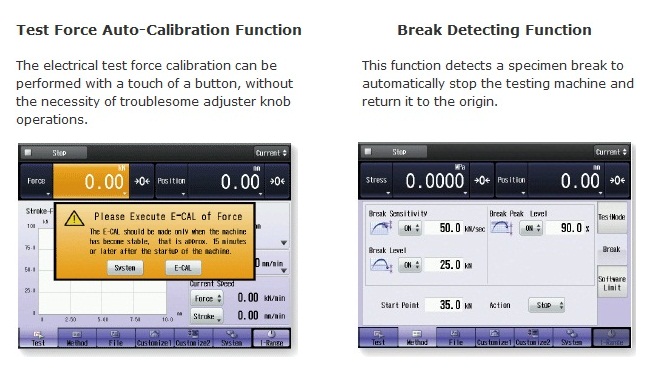

파단 검출 설정
다음으로, 시험편 파단검출을 설정합니다. 지금까지의 파단감도, 파단 레벨에 더해, 새롭게 파단 피크 레벨을 추가해서 더 사용이 쉬워졌습니다.
step 4
시험 시작
이걸로 준비는 끝입니다. 스타트 버튼을 누르면 시험이 시작됩니다. 시험 시작은 오작동을 막기 위해서 2단계 질문 형식을 취하고 있습니다..
*외관 및 사양은 예고 없이 변경될 수 있습니다.

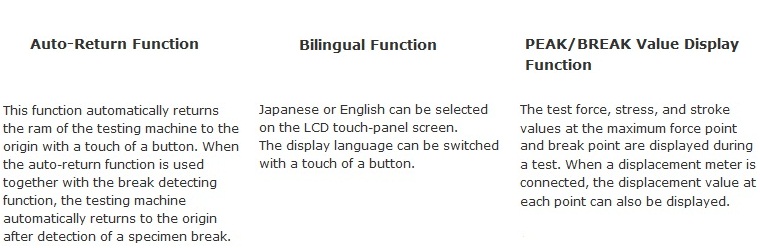

The Touch-Screen Enables Intuitive Operation
대형 디스플레이
시험력 ·스트로크 데이터는 크고 알기 쉽게 표시됩니다. 원터치로 응력값표시와 변위표시를 변경할 수 있습니다.
S-S 커브 디스플레이
시험중에는 S-S커브를 리얼타임으로 표시합니다.
시험기 동작 · 시험조건 표시
시험편 동작 및 시험조건을 한 눈에 확인할 수 있어서 설정 오류, 조작 미스를 방지할 수 있습니다.
* 외관 및 사양은 예고 없이 변경될 수 있습니다.
