최신 기능의 집합체

모든 제어를 실현하는 혁신적인 테크놀로지

초고속                        초고속 응답
데이터 샘플링           크로스헤드 컨트롤
10kHz    ×  1kHz

멀티 프로세서, 멀티 엔진 탑재로
초고속 데이터 취득과 고속 응답 제어를 실현

독자개발한 컨트롤박스에는 2개의 프로세서와 3개의 엔진 유닛을 탑재.
재료시험 컨트롤의 기초가 되는 통신·측정·제어 각 기능을 여러 디바이스로 분산시키고, 치밀한 타이밍 설계를 통한 고도의 동시 병렬실행으로 10kHz의 고속 데이터 샘플링과 1kHz의 고응답 크로스헤드 제어를 실현했습니다.

새로운 오토 튜닝으로변위 속도 제어도 간단!

Leave Strain Rate Control to the Machine by Utilizing New Autotuning

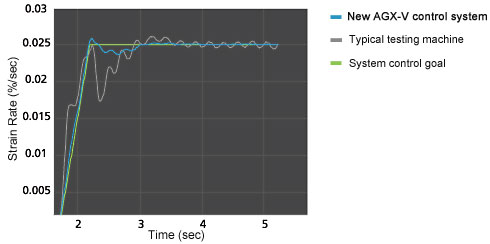

노이즈·외부 방해 요인이 많아 기존에 오토 튜닝으로는 대응이 어려웠던 환경에서도 고정도 제어를 유지합니다.
이 고도의 오토 튜닝은 “제어모델"의 실시간 업데이트에 피드백 대상의 측정값 뿐만 아니라 모든 측정값을
계산에 이용 함으로서 달성하였습니다.

[철강·비철금속 시험]

Steel and Nonferrous Metal Testing

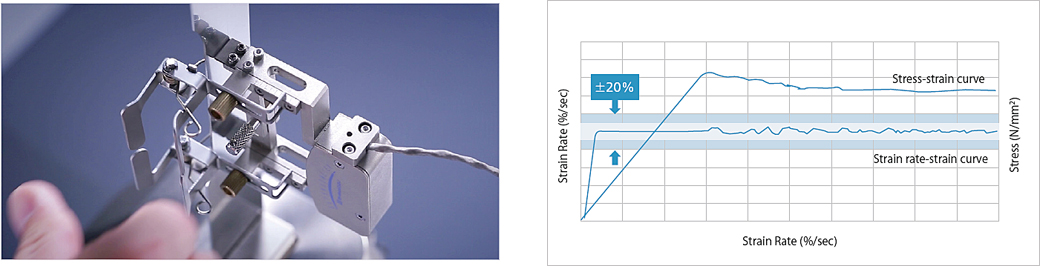

신율계로 측정하는 변형의 비율을 일정하게 제어하는 변위속도 제어는 재료의 급격한 거동 변화를 추종하는 고정도 제어가 필
요합니다. 금속 인장시험규격 : ISO 6892:2016 (JIS Z2241)는 항복점까지의 변위 증가속도의 허용범위를 ±20%이내로 규정하고 있습니다.
AGX-V는 많은 재료에 있어 ISO 6892:2016 (JIS Z2241)에 규정된 변위 속도제어를 실시할 수 있습니다. *1

[실물 시뮬레이션 시험]

Practical Simulation Testing

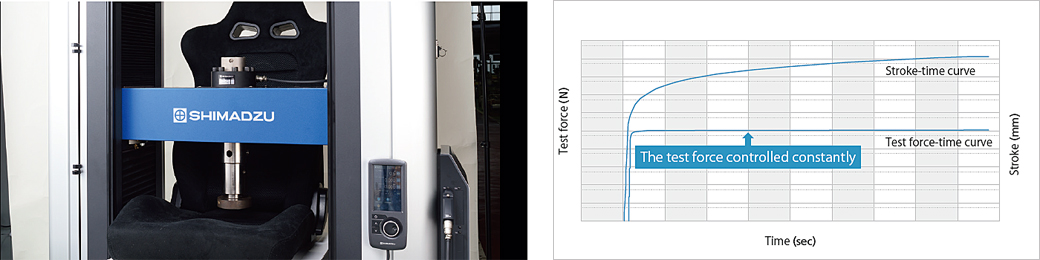

엔진 마운트 등 고무계열 재료를 일정 시험력으로 유지하기 위해서는 시험체의 특성에 따라서 유지 위치를 세세하게 변화 시켜야 합니다. 시험력을 일정하게 컨트롤 하기 위해서는 높은 제어 응답성과, 과잉응답에 의한 진동이 발생되지 않도록 하는 높은 제어 안정성이 요구됩니다. *2


[공주(Free Running / 空走) 압축시험]

Free Running Compression Testing

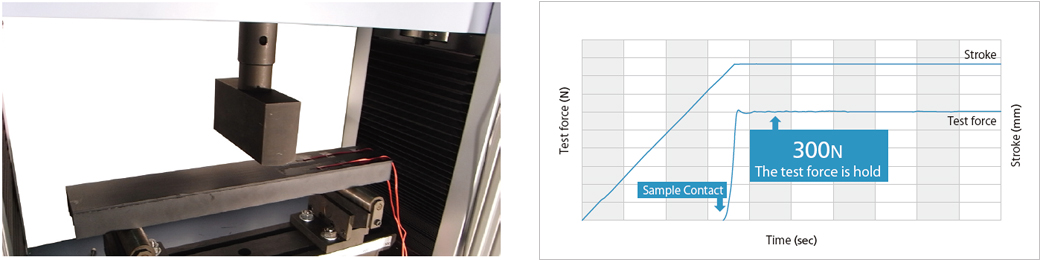

압축 압자나 굽힘 펀치를 움직이게 한 후 시험편에 접촉시켜, 일정 시험력까지 부하를 가하는 공주 압축시험에서도, 안정된 제어를 실현하였습니다.
고강성 재료의 공주 압축시험에서도 목표값의 오버 슈트는 지시값의 1% 이하이며, 고정도의 시험력 유지를 실현합니다.*2

*1 그래프는 한 예시 입니다. 제어 정도는 재료의 특성과 주위 환경에 따라서 변화할 수 있습니다. 정도를 보증하는 것은 아닙니다.
*2 그래프는 한 예시 입니다. 재료 특성과 주변 환경에 따라서 제어 상태는 변화할 수 있습니다.



보다 넓고, 자세하고, 다양하게

초고속 데이터 샘플링
10kHz

Ultra high-speed data sampling

순간적인 변화를 포착

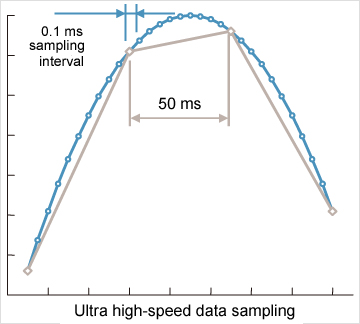

초고속 샘플링 기능으로 샘플링 속도가 10kHz(0.1ms)로 진화했습니다.
지금까지는 측정할 수 없었던 취성 재료 파단시의 급격하고 미소한 변화를
포착할 수 있습니다.

시험력 보증범위e
1/2000

로드셀 교환 감소

시험력 정도 보증 범위를 1/2000까지 확대하여 데이터 신뢰 구간이 더욱 넓어졌습니다. 시험이 시작되는 부분의 데이터도 안심하고 해석할 수 있습니다. 지금까지 시험력에 따라서 여러 개의 로드셀을 교환해야 했던 시험도 하나의 로드셀로 대응할 수 있으며, 로드셀 교환 작업과 교정비용도 절약할 수 있습니다.

최대 센서 입력 수
20ch

Maximum number of sensor input s

모든 데이터를 고정도로 동시 취득
데이터 로거(Data Logger) 필요 없음

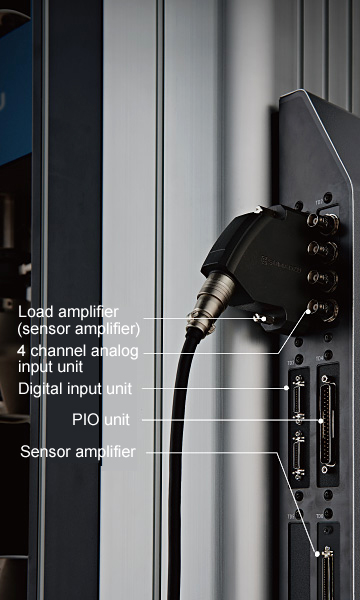

외부입력 포트를 최대 20ch까지 증설할 수 있습니다.
아날로그 입력 유닛이나 카운터 유닛을 표준 옵션으로 선택할 수 있고, 보다 많은 데이터를 데이터 로거 없이 쉽게 취득할 수 있습니다. 로드셀, 신율계, 외부입력 포트를 동기화 시켜서 모든 채널을 동시에 데이터 샘플링 함으로서, 데이터 동시성을 향상시켰습니다. 탄성율 등 2개 이상의 측정값을 사용해서 산출되는 데이터의 정확성과 신뢰성이 더욱 향상됩니다.

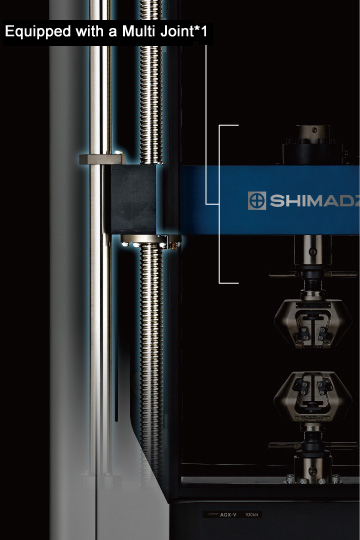

멀티 조인트 채용*1

Multi Joint*

작업 안정성·효율성 향상

조인트 교환이나 무거운 시험 지그 교환이 줄었습니다. 작은 용량의 로드셀을 장착할 수도 있습니다. 중량물 취급을 줄여 작업 부하 및 위험성을 줄이고, 교환 작업을 줄여 보다 효율적으로 시험을 할 수 있습니다.



업계 최초 축심 보증*2 ASTM Class 10

ASTM E1012에서 규정된 축심 정도 CLASS10을 실현했습니다.
높은 축심 정도는 고강도 재료나 복합재료 시험에서의 데이터 신뢰성을 향상시킵니다.



고정형 조인트 표준 구비

지금까지 채용해온 유니버셜 조인트를 재검토하여 고정형 멀티 조인트를 채용했습니다. 안전성과 편의성 향상과 함께, 축심 정도도 향상시켜, 측정 재현성이 높아졌습니다.

고강성·뛰어난 얼라인먼트를 실현하는 프레임 설계

가이드 컬럼*2를 새롭게 설계하였습니다. 테이블 면과 직각을 유지하는 서포트 링*2을 탑재하여, 프레임 강성과 얼라인먼트의 영향을 받기 쉬운
고강성 재료나 고취성 재료의 측정 재현성이 향상되고, 안정된 시험이 가능해 졌습니다.

​*1 대상 모델은 20kN~300kN 탁상형 및 바닥형 모델
*2 20kN~300kN 바닥형 모델만 대응합니다. 축심 정도는 당사 검사용 지그와 검사용 시험편을 시험기 본체에 접속한 상태에서보증됩니다. 정도보증범위는 프레임 용량까지(AGX-300kNV는 100kN까지)입니다.



장비와 작업자의 진정한 안전을 추구

안전커버

Safety Cover

비산된 파편을 방어

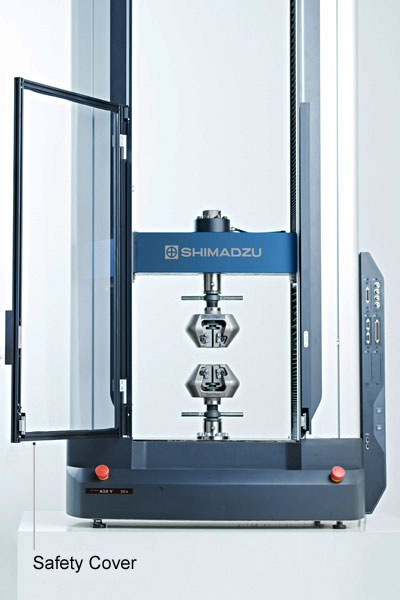

높은 투명도와 내 충격성을 가진 폴리카보네이트 안전 커버를 시험공간의 앞·뒷면에 기본 장착하여, 시험편 파단시 파편이 비산되는 것을 방지합니다. 또한, 인터락 기능이 있어, 안전 커버를 닫지 않으면 시험 조작이나 리턴 동작을 하지 않으며, 사고 위험 사전에 방지합니다.


• 옵션 부픔을 통해서 조그 운전을 포함한 모든 동작을 금지할
수도 있습니다.

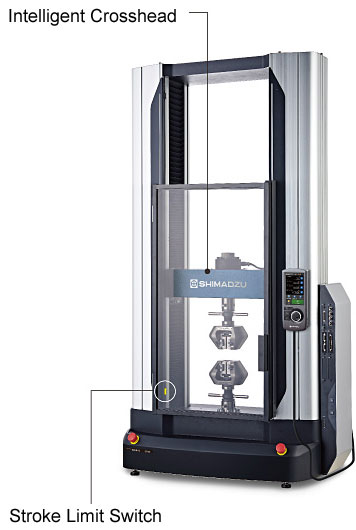

인텔리전트 크로스헤드

Intelligent Crosshead, Stroke Limit Switch

지그 충돌을 미연에 방지

인텔리전트 크로스헤드는 항상 현재 위치를 인식하고 있습니다. 잘못된 조작으로상·하 지그가 너무 가까워졌을 때는 출동에 대한 경고를 하며, 크로스헤드를 자동으로 정지 시킵니다.



접촉을 감지하여 긴급 정지

시험 지그 위치 조정이나 시험편을 장착할 때 등 안전 커버를 연 상태에서 크로스헤드를 작동 시킬 때도 상황을 상시 감시합니다. 지그나 손가락 접촉 등으로 시험력의 변화를 감지하면 크로스헤드를 긴급 정지합니다.



오버로드 검출기능

로드셀 용량을 초과하는 시험력을 감지하면, 크로스헤드가 자동으로 정지합니다. 조그 조작시나 시험 운전시 과부하로 로드셀이 파손되는 위험을 줄여 줍니다.
(파손 가능성을 완전히 배제하는 것은 아닙니다.)

스트로크 리미트 스위치

Pinch, Position, and Release Grips

잡고, 위치를 정하고, 놓고

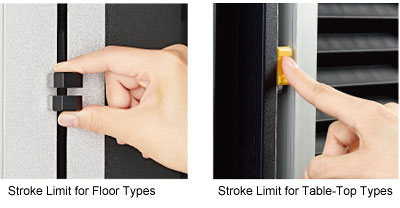

크로스헤드 리미트 스위치는 크로스헤드의 동작범위를 제한하여, 크로스헤드나 지그의 충돌을 사전에 방지합니다. 스위치 안쪽의 스프링을 통해서 손을 놓은 위치에서 정확히 고정되기 때문에, 고정하는 것을 잊거나 작업 미스로 인한 셋팅 불량을 줄일수 있습니다.

셀프 체크 기능

장비의 자기진단 기능

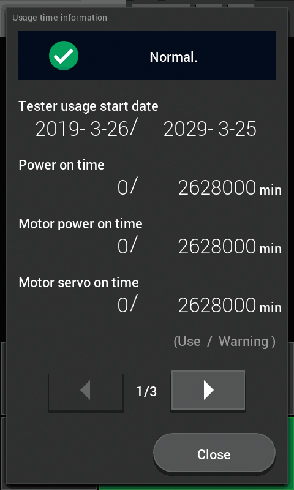

센서 앰프 교정정보, 시험기의 운전상태, 전원 전압, 통신 상태 등을 상시 감시하고
이상시에는 바로 알립니다. 또한, 장치의 사용 시간이나 사용 횟수를 확인하고,
정해진 값에 도달하면 알려주는 기능이 있습니다. 장비 유지보수 시기를 파악하는데
도움을 주며, 예기치 못한 보수로 인해서 장비가 정지되는 시간을 줄일 수 있습니다.
(로드셀 및 신율계 등의 시간 경과에 따른 측정값 오차 변화를 검출하는 것은 아닙니다.
필드 엔지니어를 통한 정기적인 보수, 점검을 권장 합니다.)

결과까지 최단거리로 인도하는 조작성

모든 지그를 간단하게 연결

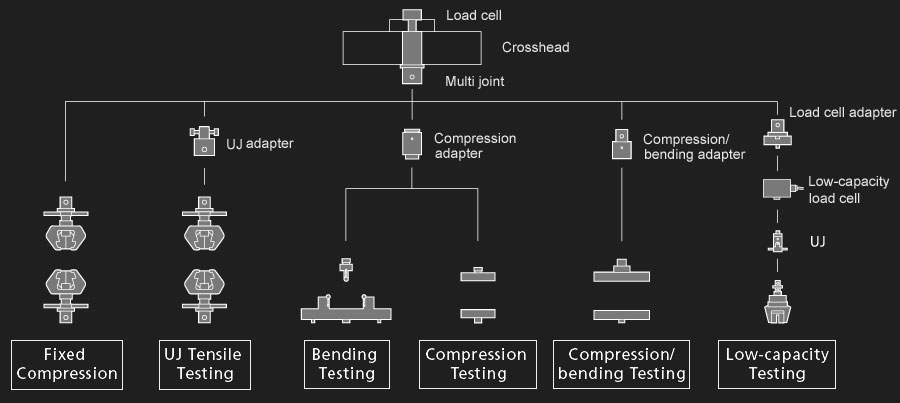

로드셀에 접속하는 멀티 조인트는 인장 지그·압축 지그·굽힘 지그 등 모든 지그를 간단하게 연결할 수 있습니다. 무거운 조인트 교환이 필요 없어져, 시험 지그 교환이 편리해 졌습니다. 저용량 로드셀을 끝 부분에 직접 연결할 수 있으며, 대용량 로드셀이 장착된 상태에서 저용량 로드셀로 시험을 할 수 있습니다.

All Jigs are Easily Connected

스마트 컨트롤러

Smart Controller

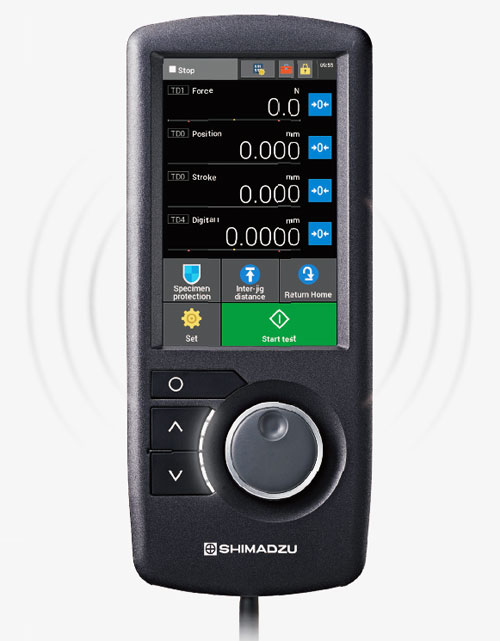

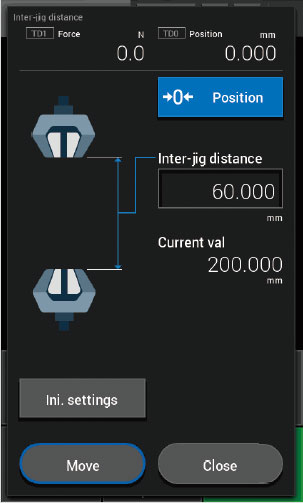

터치패널이 장착된 디스플레이 화면에 상황에 따라 최적의 버튼 및 정보가 표시됩니다. 시험 전 지그 간의 거리 조정이나, 시험 중 측정값 확인 등 다채로운 조작이 가능하고 다양한 정보를 확인할 수 있습니다. 소프트웨어와 동일한 UI를 채용하여, 조작성이 높고 시인성이 우수하며, 모든 시험을 서포트 합니다.



환경에 따라서 선택할 수 있는 사운드

오토그래프 전용으로 사운드를 디자인 하였습니다. “조용하고 쾌적한 조작 사운드"와 “시끄러운 환경에서도 잘 들리는 사운드"를 선택할 수 있습니다. (음소거 가능)



음성으로 작업을 서포트

크로스헤드 동작 전에 음성으로 안내하며, 작업자의 조작 미스를 사전에 방지할 수 있습니다. (음소거 가능)

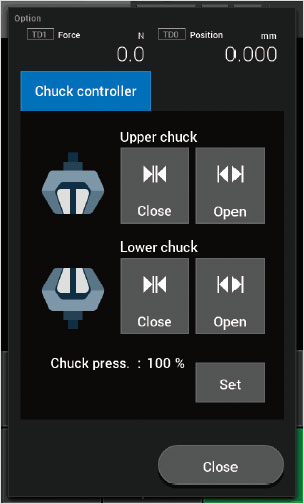

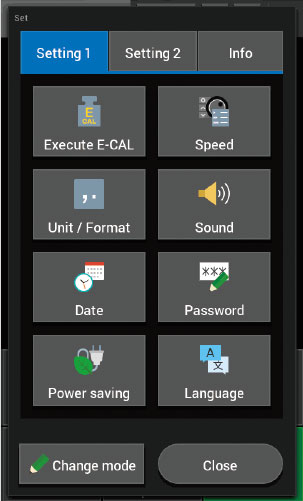

손 안에서 설정과 조작을 완결
