Hyper Vision HPV-X2 - Features
High-Speed Video Camera

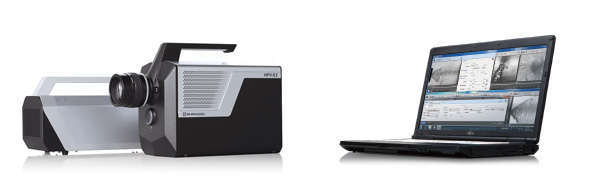

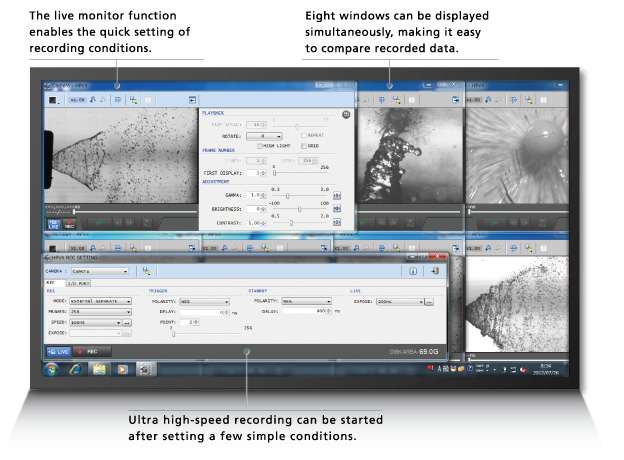

Windows에서 동작하는 제어 소프트웨어
Windows에서 동작하는 제어 소프트웨어가 포함되어 있으며, 카메로 본체와 PC를 LAN 케이블로 접속해서 간단한 설정만 하면 바로 초고속 촬영을 할 수 있습니다.
촬영한 영상은 전용 포멧 외 AVI, BMP, JPEG, TIFF 등 범용 포멧으로 저장할 수 있습니다.
시판되는 이미지 해석 소프트웨어와 함께 사용할 수 있습니다.
- 촬영 영상을 범용 포멧으로 저장한 후, 시판되는 영상 해석 소프트웨어로 불러오면 초고속 현상의 영상 해석이나 수치 해석을 할 수 있습니다.
- 특히 재료시험을 할 때 시험편의 변형량 분포를 얻기 위해서, 디지털 영상상관법(Digital Image Correlation = DIC)의 원리에 기초한 시판 변형량 분포 해석 소프트를 사용할 수 있습니다.
CFRP 박판 고속 3차원 변형량 계측
가스총에서 발사된 초음속 쇠구슬이 탄소섬유강화플라스틱(CFRP) 박판에 충돌했을 때의 거동을 2대의 고속카메라를 이용해서 스테레오 촬영한 후, DIC 해석 소프트웨어로 해석했습니다. 박판에 대해서 수직 방향의 변형량 분포의 시간 변화를 해석할 수 있습니다.
(Provided by the Tanabe Laboratory at Nagoya University)
진화된 차세대 버스트이미지센서 FTCMOS2
일반적인 초고속 카메라는 영상을 기록하는 메모리가 이미지 센서 외부에 있어 화소수에 대해 압도적으로 수가 적은 신호 출력선을 경유하여 화소에서 메모리에 영상 신호를 시리얼 전송하는 순차 읽기방식이기 때문에 100만 fps/sec 이상의 초고속 촬영은 실현하기 어렵습니다.
당사가 채용한 버스트 방식은 이미지 센서에 기록매수 분의 메모리를 내장시키고 화소와 메모리를 1대1로 접속하여 화소에서 메모리에 영상 신호를 완전 패러렐 전송하고 있기에 1,000만 fps/sec의 초고속 촬영을 실현하고 있습니다. 순차 읽기방식처럼 신호 출력선의 수에 제한되는 일 없이 초고속・고해상도 촬영이 가능합니다.

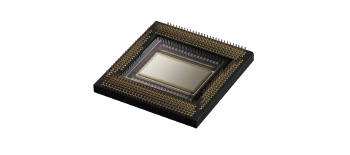

CMOS 기술을 바탕으로 개발한 차세대 이미지센서

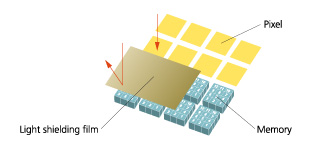

기존의 버스트 이미지 센서는 CCD 기술을 바탕으로 하고 있어 화소에 인접하여 메모리를 배치하고 있기 때문에 화소에서 메모리에의 신호 리크로 인한 화질의 저하라는 문제가 있었습니다. 차세대 버스트 이미지 센서 FTCMOS는 CMOS 기술을 채용하여 화소와 메모리를 공간적으로 분리하여 배치하였기 때문에 신호 리크가 없는 고화질을 실현하였습니다.
Note: FTCMOS and FTCMOS2 sensors were developed through collaborative research with Prof. Shigetoshi Sugawa of Tohoku University. Patents: 04931160, 04844853, 04844854
버스트 이미지센서
차세대 CMOS 기술을 이용한 버스트 이미지센서
버스트 이미지센서
기존의 CCD 기술을 이용한 버스트 이미지센서

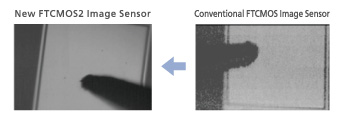

기존 대비 6배의 고감도화로 인한 S/N비의 향상
FTCMOS2를 사용하는 HPV-X2는 당사 기존 제품과 비교하였을 때 광감도가 6배로 향상하였습니다. 고감도화로 인한 Signal to Noise 비의 향상으로 동일 광학계로 촬영하였을 때에 기존품과 비교하여 노이즈가 적은 깨끗한 이미지를 얻을 수 있습니다.
FP 모드와 HP 모드
- FTCMOS2 센서는 10만개의 화소와 1280만개의 메모리를 가지고 있습니다.
- FP 모드는 10만개의 화소에 대하여 각각 128개의 메모리를 할당합니다.
- HP 모드는 5만개의 화소에 대하여 각각 256개의 메모리를 할당합니다.
- HP 모드의 최고 촬영속도는 1,000만 fps/sec, 기록매수는 256장으로 FP 모드의 배이지만, 해상도는 절반의 5만 화소가 됩니다.*
| HP (Half Pixel) 모드 | FP (Full Pixel) 모드 | |
|---|---|---|
| Max. Recording Speed | 1,000만 frames/second | 500만 frames/second |
| Resolution | 50,000 pixels | 100,000 pixels |
| Number of Frames Recorded | 256 | 128 |
* 소프트웨어로 이미지를 표시할 때 혹은 이미지 데이터를 보존할 때, HP 모드의 미사용 화소는 소프트웨어로 보완 처리되어, 10만 화소 정도로 표시 혹은 보존됩니다.
