MCT Series - Features

Hardness Testing

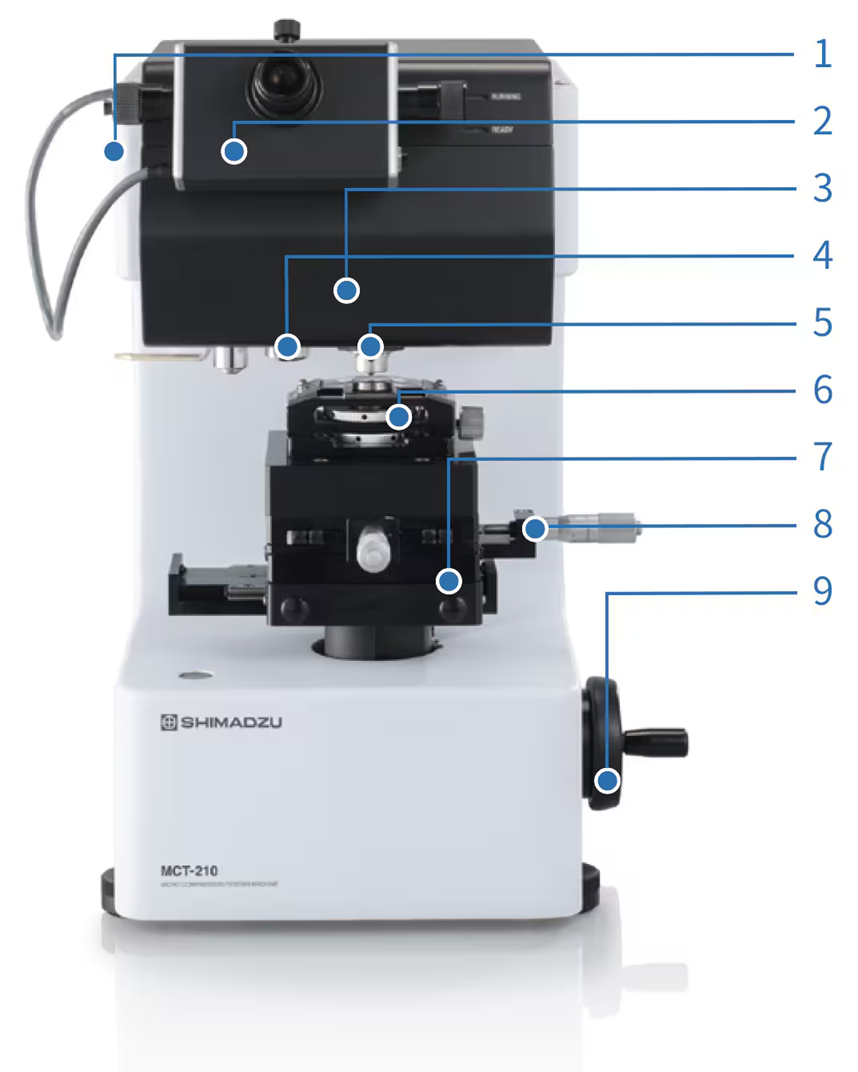

MCT Manual Model

  • MCTシリーズ

  • 1. Loading Unit

    • 넓은 하중 범위
      소형 재료의 압축 시험을 하기 위해 최대 시험 하중 4903 mN 및 1961 mN 2가지 Type을 제공합니다.
    • 고정밀 측정
      시험 하중은 설정값 또는 표시값 중 큰 값을 기준으로 ±1 % 정확도로 측정이 가능합니다.

    2. Optical Head (Micrometer)

    • Sample 크기 측정 기능 기본 제공
      상부에서 관찰한 Sample Image를 2개의 지시자 사이에 배치함으로써 기하 평균 직경과 길이를 측정할 수 있습니다. 측정된 크기는 PC 화면에 표시되며, 이 길이를 기준으로 강도를 계산하여 함께 표시할 수 있습니다.

    3. Compression Displacement Measurement Unit

    • 미소 압축 변위 측정
      미소 재료의 압축 특성을 평가하기 위해 분해능 0.001 μm로 최대 100 μm까지 측정 가능한 Type과 분해능 0.0001 μm로 최대 10 μm까지 측정 가능한 Type을 제공합니다.

  • 4. Objective Lens

    길이 측정을 위해 50배 대물렌즈 (Standard)와 100배 대물렌즈 (Option)를 제공하며 관찰용 렌즈는 10배 (Standard)와 20배 (Option)를 제공합니다.

    5. Indenter

    직경 50 μm 평면 압자를 기본으로 제공하며 직경 500 μm (Option)와  삼각 피라미드형 압자 115° (Option) 도 제공합니다.
    삼각 피라미드형 압자는 시험 하중 4903 mN에서도 파괴되지 않는 재질로 이루어진 500 μm 이상의 Sample에 사용됩니다.

    6. Lower Compression Plate Holder

    하부 압축 Plate를 안정적으로 고정하기 위한 Holder 입니다. Steel band의 장력을 이용하여 Plate를 견고하게 고정합니다.

  • 7. Slide Stage

    Sample의 크기를 Micrometer로 측정한 후, Sample을 압자 아래로 이동시킵니다. Click stop 기능을 갖추고 있어 Micrometer로 설정한 위치에 정확하게 하중을 가할 수 있습니다.

    8. X-Y Stage

     X-Y 방향으로 25mm 이동 가능한 Stage를 표준으로 제공합니다. 표준 Micrometer는 0.01 mm 단위로 조정 가능하며 Digital 표시 Option도 선택할 수 있습니다.

    9. Vertical Stage Shift Handle

    Smooth하게 Stage를 상하 이동 시킬 수 있습니다. 하나의 노브로 조동과 미동 조정이 가능합니다.

Flow of Measurement in the Manual Mode

Flow of Measurement in the Manual Mode

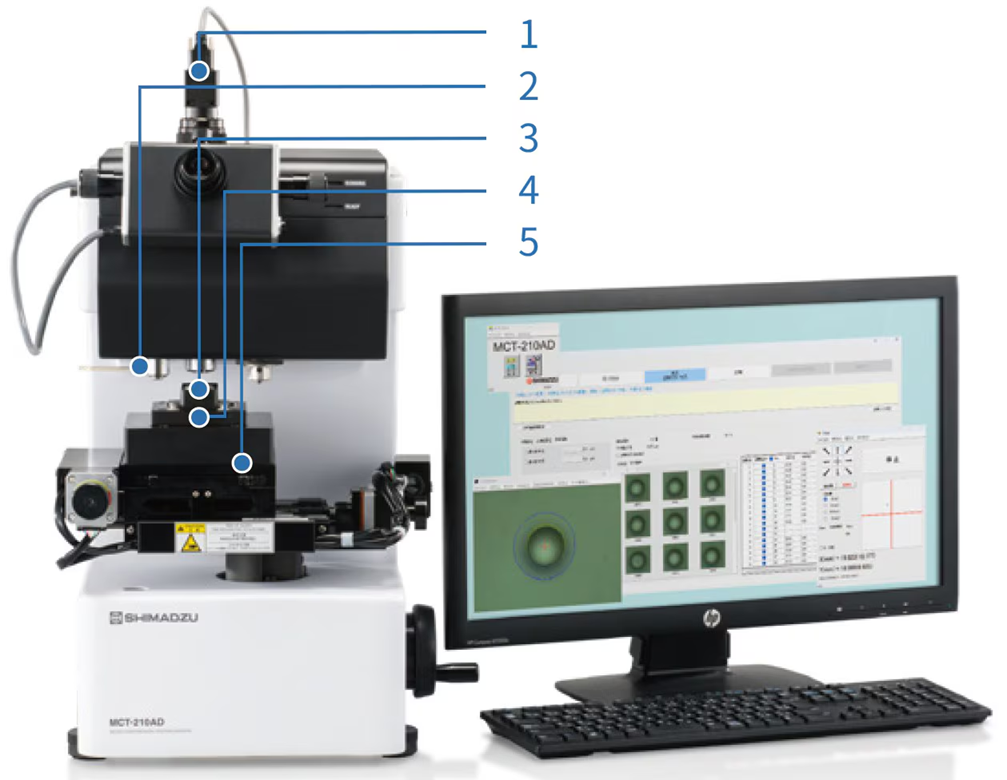

MCT-AD Model

  • MCT-AD

  • 1. Length Measurement Kit (Color)

    • PC 화면에서 길이 측정 및 Image 저장
      상부에서 관찰한 입자 Image를 PC 화면에 표시할 수 있으며, 최대 10 mm × 10 mm 영역에 대해 넓은 영역 Scan을 통해 입자를 검출하고, 검출된 입자의 직경과 길이를 측정할 수 있습니다. 또한, 길이 측정 및 시험 완료 후에도 입자 Image의 Digital Data를 저장할 수 있습니다.

    2. Objective Lens

    길이 측정을 위한 장거리 작동 렌즈  40배 렌즈와 관찰용 10배 렌즈가 포함되어 있습니다.

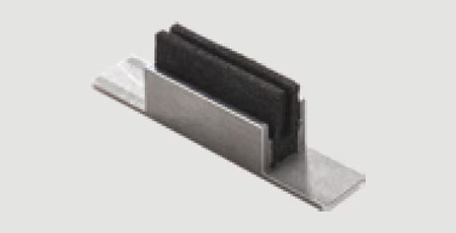

    3. Cleaner

    압축 시험 후, 압자를 자동 세척합니다.

    Cleaner

  • 4. Lower Compression Plate Holder (Including a cleaner)

    압축 Plate는 Image 촬영이 용이한 구조로 설계되어 있으며 측면의 나사를 이용해 쉽게 장착 및 분리할 수 있습니다.

  • 5. Electric XY Slide Stage

    • 자동 Stage 제어를 통한 작업 효율 향상
      PC 조작을 통해 하부 압축 Plate를 0.001 mm 단위로 이동시킬 수 있습니다.  X-Y Stage를 자동으로 제어하는 동안 하부 압축 Plate 위의 입자 Image를 연속적으로 취득하며, 자동 검출된 최대 100개 입자에 대해 연속 시험이 가능합니다.

Features of the MCT-AD Model

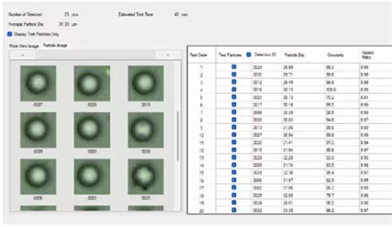

  • Wide-area Scanning

    넓은 영역 Scan을 통해 입자를 자동 검출한 후, 고배율 Image를 이용한 자동 치수 측정을 수행함으로써 최대 100개 입자에 대한 연속 시험이 가능합니다.

    wide-area scanning

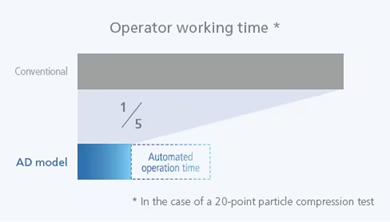

  • Automated Operation

    자동화된 Operation을 통해  Operator의 부담을 약 20% 수준으로 줄일 수 있으며, 측정 Point 수가 증가할수록 더욱 큰 작업 효율 개선 효과를 얻을 수 있습니다.

    automated operation

Flow of Measurement in the Automatic Model

Flow of Measurement in the Automatic Model

Preparation

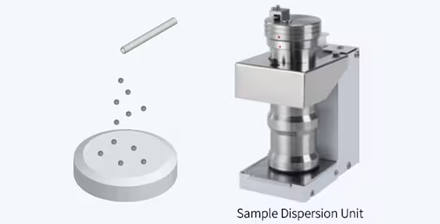

  • Sample 분산

    하부 압축 Plate 위에서 Sample을 분산시킵니다.
    분산 도구는 Option으로 제공됩니다.

  • Dispersion of Sample

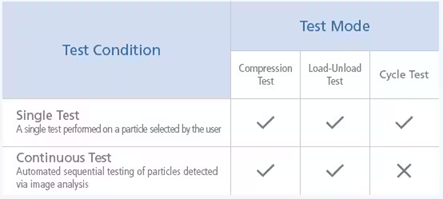

  • 시험 조건 설정

    단일 시험 또는 연속 시험을 선택한 후, 다음 항목을 시험 조건으로 설정합니다.
    • 시험 모드
    • 시험 하중
    • 하중 속도
    • 시험 종료 조건

  • Setting Test Conditions
ステップ

  • Particle Detection

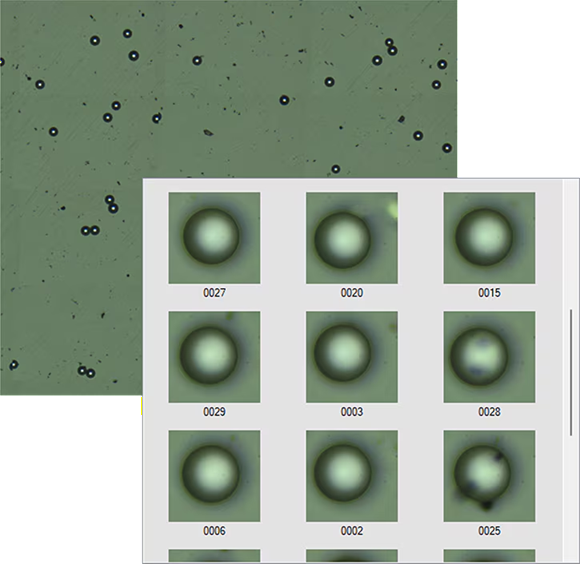

    Wide-Area Scan

    저배율 렌즈를 사용해 상부에서 촬영한 압축 Plate Image를 이어 붙여 최대  10 × 10 mm의 넓은 영역 Image를 생성하고, 입자를 검출합니다.

    Length Measurement

    Automatic Length Measurement

    검출된 입자를 고배율 렌즈로 촬영하고 입자 직경을 측정합니다.

    Preparation of Test List

    Determining the Test Particles

    입자 크기, 원형도 및 입자 Image 중에서 이상적인 시험 대상에 적합한 입자를 최대 100개 추출하여 시험 목록을 작성합니다.

  • Wide-Area Scan



arrow

Test

  • Performing the Test

    시험 시작 Button을 누르면 전동 X-Y Stage가 이동하며 시험 목록에 따라 시험이 진행됩니다.

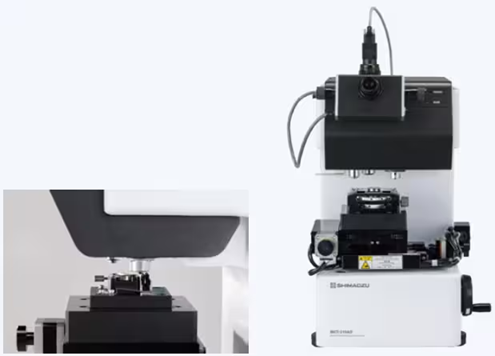

    Cleaning the Indenter

    각 시험이 완료될 때마다 압자는 자동으로 세척됩니다.

  • Cleaning the Indenter
arrow

Analysis

  • Review of Test Results

    Graph Profile과 시험 후 압자 Image를 기반으로 시험 결과를 검토하고, 분석에 사용할 Data를 선택합니다. 또한, 입자 크기와 강도의 평균값 또는 중앙값에 가까운 결과를 추출할 수 있습니다.

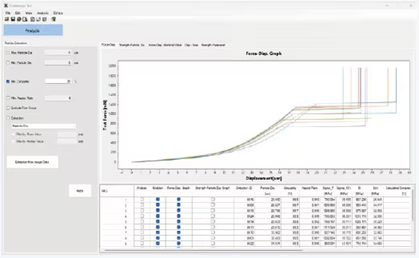

    Report Output

    선택한 시험 결과 (시험 하중, 변위, 강도)의 Graph나 평균값, 표준편차를 포함한 보고서를 출력할 수 있습니다.

  • Report Output

Performing a Variety of Physical Property Tests

(Test items can be selected according to the application)

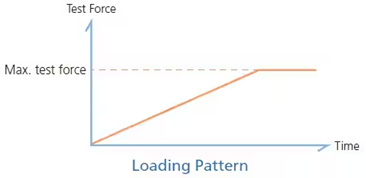

Compression Test

  • 본 시험에서는 Sample 형상을 입자 또는 섬유로 설정한 경우, 설정된 시험 하중까지 하중을 가합니다. Sample 파괴(압)되면 파쇄 강도를 산출하며, Sample이 파괴되지 않을 경우에는 지정된 변형량에서의 강도를 구합니다.
    또한, 다른 Sample 형상을 선택한 경우에는 설정된 시험 하중까지 도달하면 시험이 종료됩니다.

  • Compression Test

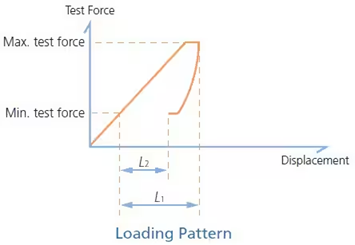

Load-Unload Test

  • 본 시험에서는 최대 시험 하중까지 하중을 가한 후, 최소 시험 하중까지 하중을 제거합니다.

  • Load-Unload Test

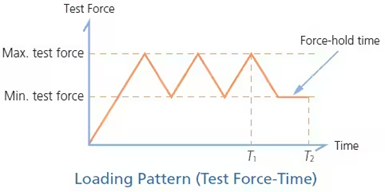

Cycle Test

  • 본 시험에서는 하중・제하 시험을 최대 250회까지 반복합니다. 이 시험은 반복 하중 조건에서 Sample 특성을 평가하는데 사욛됩니다.
    Note: AD Model에서는 지원되지 않는 Test mode 입니다.

  • Cycle Test



Comprehensive Analysis Functions Facilitate Compressive Property Evaluation

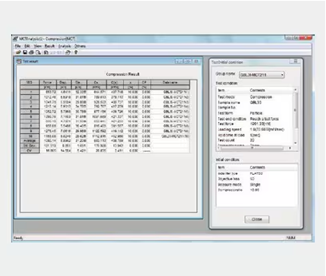

  • Display of Test Force, Displacement, and Strength

    각 시험 결과 (시험 하중, 변위 강도 등)와 해당 결과의 평균값, 시험 조건을 표시 가능합니다.


    Display of Test Force, Displacement, and Strength

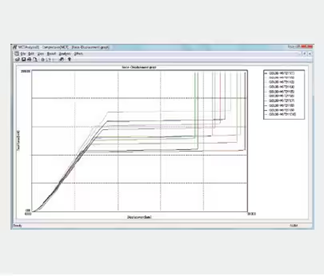

  • Superimposed Test Force-Displacement Curves

    여러 개의 시험 하중-변위 곡선을 동시에 Plotting 하면 변형 특성의 차이를 한눈에 파악할 수 있습니다.
    또한, 동일한 원점에서 여러 곡성을 중첩하여 표시할 수 있습니다.

    Superimposed Test Force-Displacement Curves

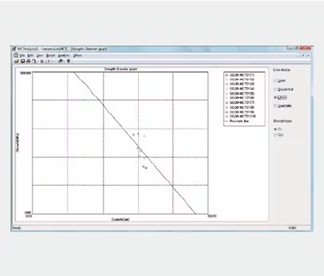

  • Strength-Particle Diameter Curve

    입자 크기와 강도 간의 관계를 Graph로 표시할 수 있습니다.


    Strength-Particle Diameter Curve

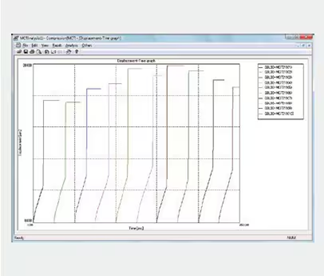

  • Displacement-Time Curves

    압자가 Sample 표면에 도달한 이후에는 Sample이 변형되는 과정에서의 변형 저항을 어떻게 받고 있는지에 대한 특성 정보를 얻을 수 있습니다.

    Displacement-Time Curves

Image Observation during Compression

아래는 약 30 μm 크기의 Glass bead를 직경 50 μm의 평면 압자로 압축 시험한 예입니다.

왼쪽 화면 : 시험 하중 및 변위 측정 Data
오른쪽 화면 : 측면 및 관찰 Data
측정 Data의 어느 지점에서도 해당 지점의 측면 관찰 Image가 표시됩니다.

  • Start of Test
  • During compression
  • At Fracture
