HMV-G Series - Features

Micro Vickers Hardness Testers

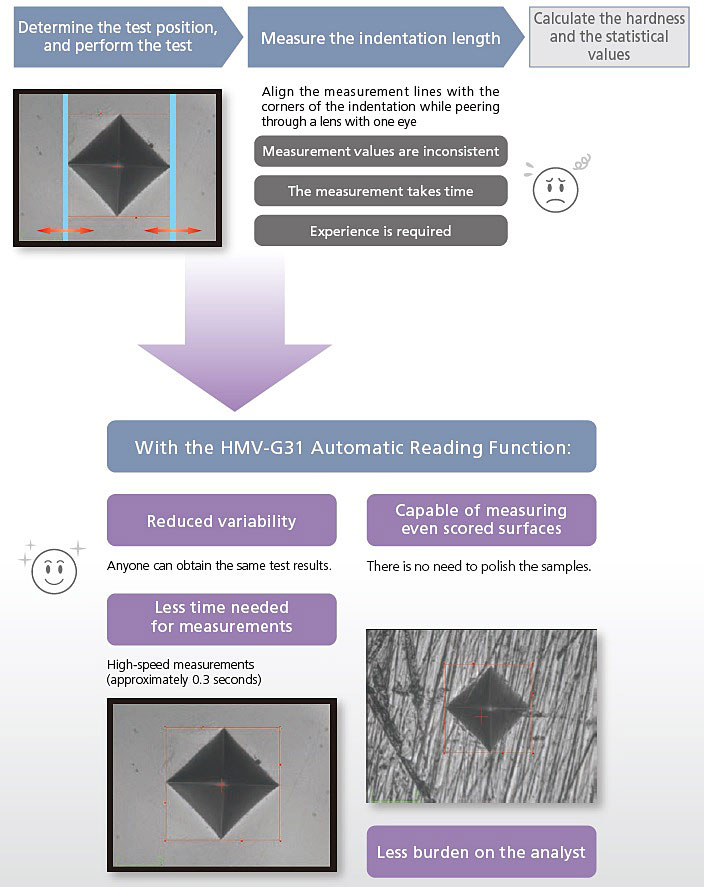

우수한 자동판독 기능 (G31 시리즈)

비커스경도는압흔의 대각선 길이로 측정합니다. HMV-G시리즈용 PC소프트웨어는 디지털 카메라로 촬영된 이미지에서 압흔의 대각선 길이를 자동으로 측정하기 때문에, 작업자 개인의 오차 없이 안정된 결과를 얻을 수 있습니다.





사용하기 쉬운 소프트웨어 (G31 시리즈)

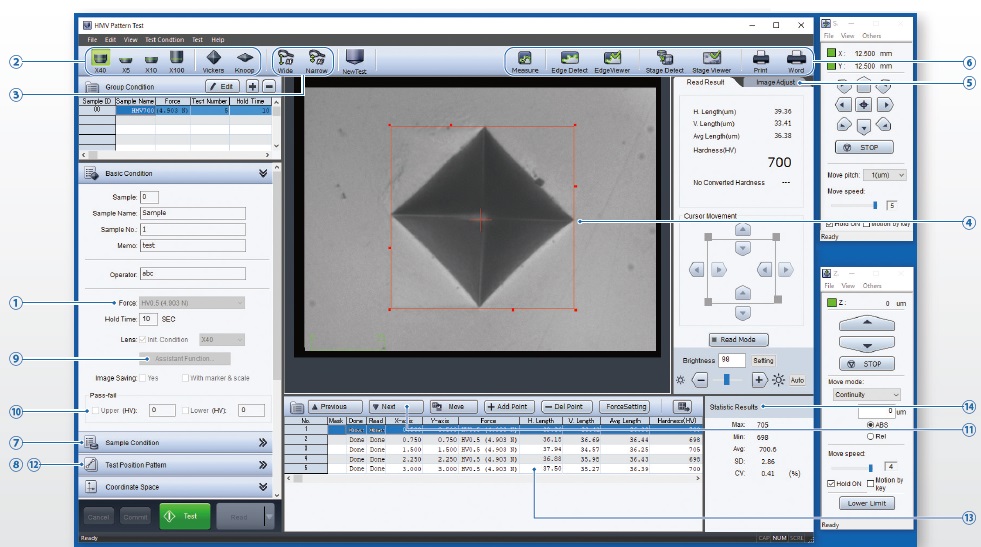

주요 작업 흐름을 시각적으로 보기 쉽게 배치하여 누구나 간단하게 사용할 수 있습니다.


  1. 간이모드에서는 시험력과 유지 시간을 설정해서 시험 가능.
  2. 원 클릭으로 대물렌즈와 압자 전환.*1
  3. 오토 포커스도 원 클릭으로 가능.*2
  4. 압흔이 작은 경우에는 고배율 렌즈로 자동 전환.*1
  5. 시험 화면에서 간단하게 화질 조정 가능.
  6. 큰 아이콘을 통해서 각 기능으로 간단하게 연결.
  7. 시료면 조건(원통형, 구형)도 간단하게 설정.
  8. 패턴을 Preview 기능으로 간단하게 확인.
  9. 어시스트 기능으로 간단하게 조건 설정.
  10. 조건과 결과가 동시에 표시되어 사용이 편리.
  11. 시험위치를 시험 전에 간단하게 확인.
  12. 전용 소프트가 없어도 패턴 작성 가능.
  13. 시험 위치에 상처가 있어, 압흔을 읽을 수 없을 때는 새로운 위치를 지정해서 재시험 가능.
  14. 통계결과 동시 표시.


*1 전동 리볼버 필요
*2 FA모델만 대응

워드 리포트 기능　

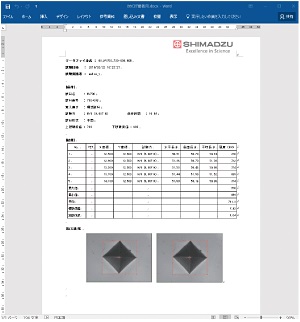

워드파일 형식으로 시험결과 리포트를 자동으로 작성할 수 있습니다. 템플릿(.dotx형식)을 미리 작성해 두면 오리지널 레이아웃으로 리포트를 자동작성 할 수 있습니다.

* 레이아웃을 변경하기 위해서는 Microsoft Word 2016 이상의 버젼이 필요합니다.
* 워드 프로그램이 없는 PC에서도 PDF파일로 직접 변환할 수 있습니다.





시험 결과 데이터 신뢰성 향상　

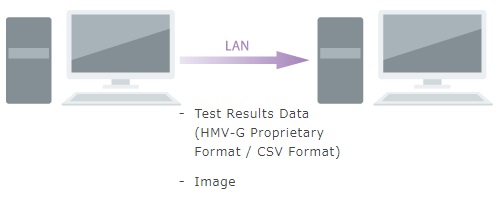

데이터 서버 PC에서 관리

- 결과 자동 저장
- 네트워크상의 PC로도 저장 가능.

누가 시험을 했는지 관리가 필요
수동 측정에서 결과를 수정하거나 하지 않는지 관리가 필요

- 시험자 정보를 저장
- 수동 측정의 패스워드를 제한





렌즈별 화질 조정 기능　

렌즈별로 카메라 영상의 밝기 등 보이는 이미지가 다른 경우에도 개별로 화질조정 (밝기, 콘트라스트 등)을 저장할 수 있습니다.






일상 점검 추이 그래프

일별 데이터를 선택하여 데이터 추이 그래프를 작성할 수 있습니다.

전동 스테이지로 시험 자동화 (FA 시리즈)

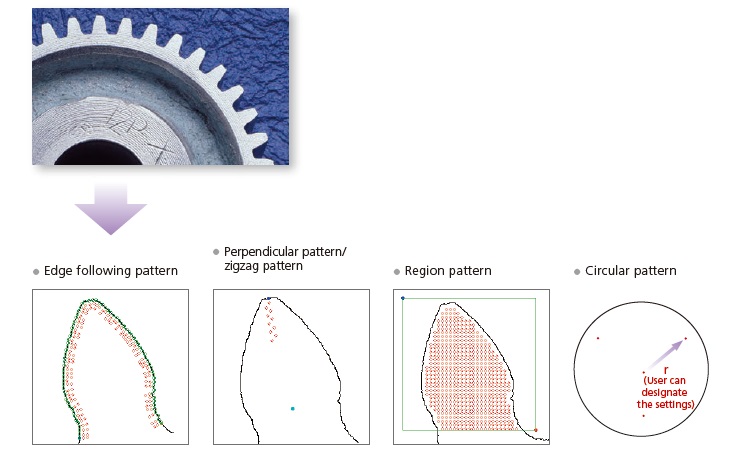

Edge 검출, Edge 패턴 자동착성 기능

샘플 Edge를 자동으로 검출하고 "평행 패턴", "영역 패턴", "직교/ 지그재그 패턴"을 자동으로 작성할 수 있습니다. 원형 샘플의 경우, 중심 좌표 자동 산출 및 시험위치 각도/반지름 임의 설정이 가능한 "원 패턴"도 작성할 수 있습니다.

시험패턴 자동작성 기능

패턴 시험

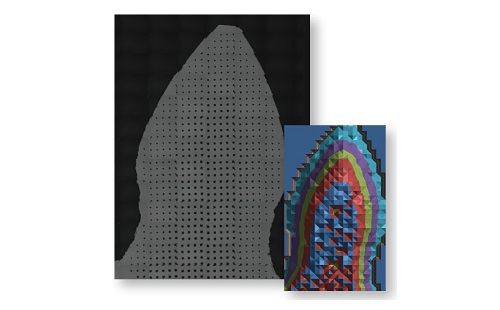

시험위치 패턴을 자동으로 설정. 설정 가능한 패턴은 10종류 (임의 위치 설정도 가능).



어플리케이션 예

자동차 기어 시험
기어 Edge를 검출하고 기어 내부 경도를 측정할 수 있습니다. 또한, 시험위치마다 시험력을 변경할 수도 있습니다.

경화층 깊이 측정
(JIS G 0559 and ISO 3754)
열처리 상태를 확인하는 경화층 깊이 판정이 가능합니다.


Testing Automobile Gears


Measuring the Depth of Hardening

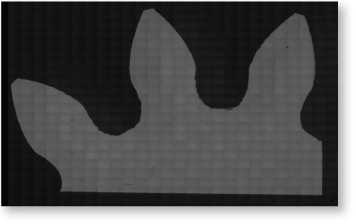

스테이지 뷰어 기능

지정 범위를 촬영·합성하여 대형 샘플의 전체 이미지를 볼 수 있습니다.

화면을 더블클릭하면 그 위치로 XYZ 스테이지를 이동시킬 수 있습니다.

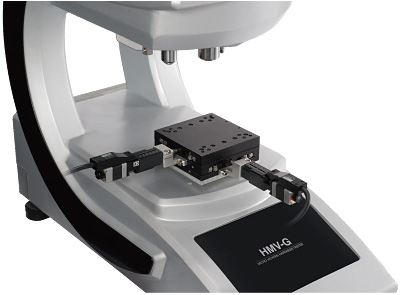

전동 마이크로미터(옵션)　

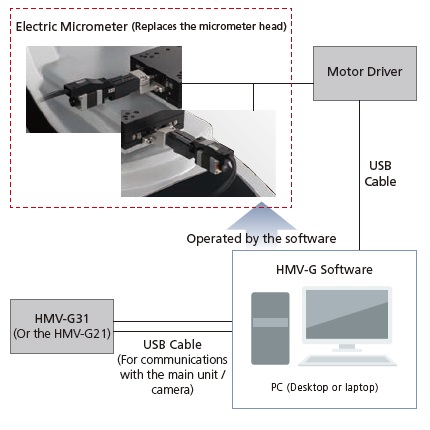

HMV-G31 수동 스테이지의 마이크미터 헤드를 교체하여 전동 XY스테이지 기능을 이용할 수 있습니다. 기존에 가지고 계신 HMV-G31/ HMV-G21모델에도 장착할 수 있습니다.

* XY 방향만 대응합니다. Z축 방향 전동 마이크로미터는 없습니다..

사양

적합경도계·XY스테이지 HMV-G31, HMV-G21 표준 부속 수동 XY스테이지 (면적: 100 x 100 mm)
구동방식 Stepping 모터 구동, open loop 제어
스트로크 X,Y축 :  ±12.5 mm (0 - 25 mm)
이동 속도 최대 2 mm/s
위치 정확도 0.02 mm / 10 mm
왕복 전환시의 백러쉬 0.003 mm 이하
이동 분해능 0.001 mm
전원 단상 100 VAC 100 VA (50 Hz/60 Hz)

*접지가 있는 콘센트를 준비해 주시기 바랍니다. (D종접지 접지저항100 Ω이하)
*이 외에 경도계 본체, 컴퓨터용 전원이 필요합니다.
PC HMV-G용 권장 PC사양에 준합니다.
OS Windows® 10 (64 bit edition)
CPU (recommended) Intel® Core™ i5-6500 or faster (Windows® 10)
USB 2.0 port (full speed) 1개 사용. (그 외 경도계 본체가 2개 사용)

상황에 맞춰서 선택할 수 있는 라인업

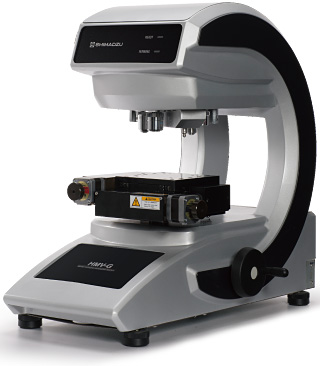

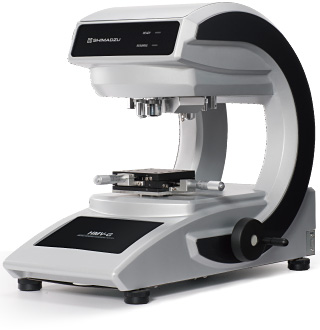

HMV-G31 Series
참신한 G프레임 채용
디지털 카메라 내장
자동 길이측정 기능 표준화

G Frame　
모서리가 없는 미려한 스타일, 부하를 균일하게 분산 시키는 안정된 구조를 채용했습니다. 작업 공간이 넓고 밝아서 조작성도 향상되었으며, 큰 샘플도 시험이 가능합니다. 프레임 중앙부가 뚫려있어서 기존에는 테스트 할 수 없었던 긴 시편도 절단하지 않고 그대로 시험할 수 있습니다.



Multi Turret (D Type)　
압자를 2개, 렌즈를 4개 장착할 수 있습니다.

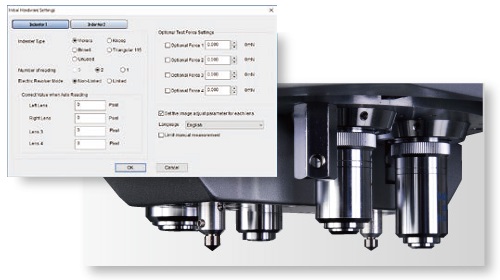

User-Designated Test Force Settings　
전자력 제어로 9.807 mN (HV0.001) ~ 19.61 N (HV2)까지의 범위에서 임의의 시험력으로시험할 수 있습니다. (최소 9.807 mN단위)

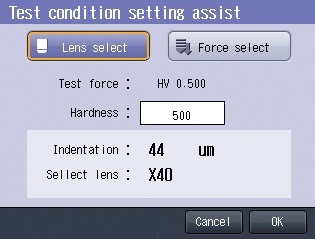

Test Conditions Assist Function　
예상 경도로부터 최적의 렌즈를 선택, 또는 예상 압흔 깊이와 경도로부터 최적의 시험력을 결정할 수 있는 시험조건 어시스트 기능을 탑재하였습니다.

Fracture Toughness Measurements　
압자를 누를 때 발생한 균열의 길이를 측정할 수 있어서, 취성재료의 파괴인성값을 측정할 수 있습니다.

Measurement Mode Settings　
시험 마다 압흔을 읽는 표준시험과 시험 횟수 만큼의 부하를 가한 후 연속으로 읽는 연속 시험을 선택할 수 있습니다.

Intelligent Software　
상정 경도와 상정 압흔 깊이로부터 자동으로 최적의 시험력을 설정합니다. 또한 상정 경도로부터 최적의 렌즈 배율을 자동으로 설정합니다.

Automatic High Speed Readings　
하나의 샘플을 최소 0.3초만에 판독 가능합니다. (흑백 카메라 사양에서)

Compact Design with a Built-in Digital Camera
디지털 카메라를 내장하여 컴팩트해졌습니다.

Automatic Lens Switching (T Type)　
자동 판독 후, 압흔의 크기에 맞춰서 렌즈가 자동으로 전환됩니다.

Reading of Scored Surfaces　
경면연마 한 샘플이 아니라 에칭 등으로 표면에 상처가 있는 샘플도 자동판독할 수 있습니다.

Routine Inspection Graphs　
로트 마다의 평균 경도를 그래프 표시하고, 경도의 추이를 확인할 수 있습니다.

Color Camera Model　
컬러 카메라를 장착한 모델도 선택할 수 있습니다.

USB Communication with a General Purpose PC　
PC와 접속은 USB케이블 2개로 충분합니다. (전동 스테이지 제외)

Electric Micrometer (Optionally Available)　
사전에 HMV-G31/HMV-G21모델을 구입한 고객도 전동 마이크로미터 옵션을 추후에 장착할 수 있습니다.

■ 아래와 같은 상황을 상정하고 있습니다.

표면처리, 에칭 분야

  • 숙련된 작업자가 감소하여 측정하는 사람에 따른 데이터 편차가 커짐.
  • 리드 프레임이나 기계부품의 표면에 상처가 있고, 압흔의 깅리 측정이 어려움.
  • 품질안정성을 평가하기 위해서 통계관리를 하고 싶으나, 인원이 부족.
  • 경도를 모르는 샘플도 측정하고 싶음.

전지분야

  • 태양전지 배선과 같은 금속박의 경도를 평가하고 싶으나 시험력이 너무 커서 박판 측정을 할 수 없음.
  • 마이크로비커스경도 뿐만 아니라 누프경도 등 다른 경도도 평가하고 싶으나, 압자 교환 작업이 번거로움.
  • 단단한 것에서 부드러운 것까지 여러 가지 재료를 평가하고 싶지만, 시험력이 적정하지 않거나, 렌즈 배율이 압흔에 맞지 않는 경우가 있어 사용하기 어려움.





HMV-G31-FA 시리즈
전동 XYZ스테이지와 전용 소프트웨어를 통한 완전 자동화 & 고효율화

스테이지 뷰어
스테이지 위를 Search하고 이미지 데이터를 조합하여 전체 이미지를 작성합니다. 또한, 작성된 전체 이미지에서 측정 위치로 스테이지를 이동시킬 수도 있습니다.

샘플 형상 자동 인식
샘플 형상을 확이하여 샘플 형상을 이용한 시험위치를 설정할 수 있습니다.

범용 시험 패턴 설정
범용적인 엑셀 데이터를 이용해서 시험위치의 좌료를 설정할 수 있습니다. 그래서 전용 소프트를 인스톨하지 않은 PC에서도 프로그램을 작성할 수 있습니다. 샘플의 방향에 맞추는 각도 조정은 실제 샘플을 보면서 간단하게 조정할 수 있습니다.

■ 아래와 같은 상황을 상정하고 있습니다.

기계공업 분야

  • 자동차, 항공기, 유압기기 등에 사용되는 기어나 복잡한 형상의 부품의 경도 분포를 평가하고 싶지만, 측정위치 결정이 번거로움.
  • 열처리에 의한 경화 깊이를 평가하고 싶지만, 측정점의 위치결정과 계싼이 번거로움.
  • 시험 점수가 많고, 측정이 번거로움.

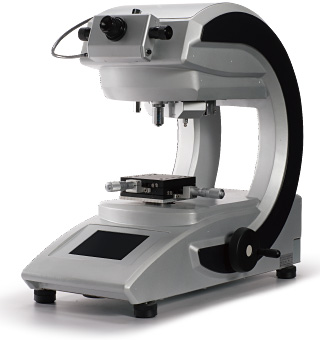

HMV-G30 시리즈
전원을 켜고 바로 측정, 교육 현장에서도 활약



간이 시험 모드
시험력과 유지 시간만 설정하여 바로 시험이 가능한 간이 시험모드를 선택할 수 있습니다.

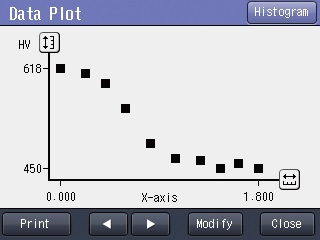

LCD 데이터 그래프
데이터는 그래프로 표시되며, 데이터 재선택 및 재측정이 간단합니다.

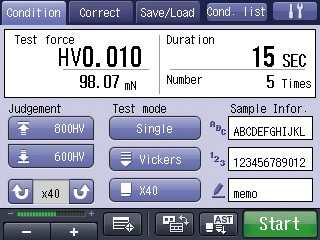

LCD 터치 패널
심플한 화면구성으로 사용이 간단합니다. 시험조건 설정 외에 결과를 정리하여 통계 그래프로 표시합니다.

USB 다이렉트 전송
장비에 USB를 접속하면 자동으로 데이터가 CSV 형식으로 USB에 저장됩니다.
(암호화·보안 소프트웨어가 없는 USB를 사용해 주시기 바랍니다.)

Sleep 모드
장비를 사용하지 않을 때는 여분의 전력을 사용하지 않도록 하기 위해서 Sleep 모드가 기동됩니다.

■ 아래와 같은 상황을 상정하고 있습니다.

  유송기 분야

  • 캠 샤프트와 같은 길이가 긴 샘플의 경도를 측정하고 싶으나, 장비와의 간섭으로 필요한 위치를 시험할 수 없음.
  • 현장에서 PC를 사용하고 싶지 않음.
  • 처음 샘플을 시험할 때 등 어느 정도의 누르는 힘으로 해야 하는지, 어느 정도 확대해서 측정해야 하는지 몰라서 망설이게 됨.

목적에 따라서 선택

고화소 컬러 카메라 타입　

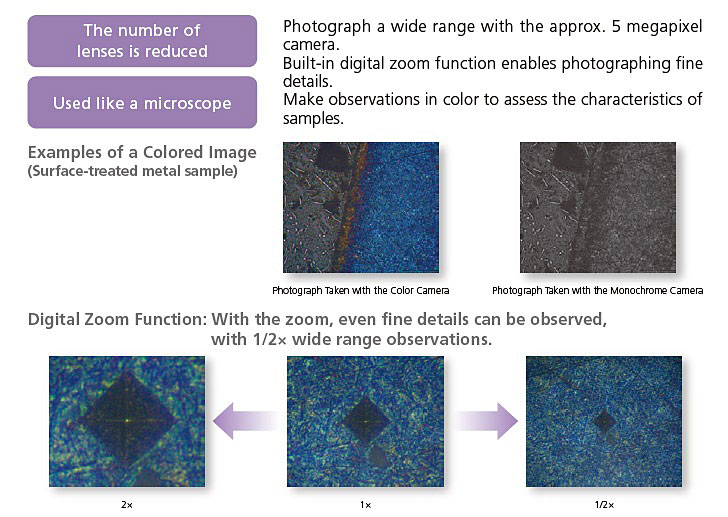

시험 전 등 시료 표면 성상을 확인하기 위해서 표면 색 관찰이 필요한 경우, 경도계에 시료를 셋팅하고 시료 표면을 확인한 후 그대로 시험할 수 있습니다.



Stand-Alone 모델 (HMV-G30)

컬러 터치패널을 채용하여 간단하게 조건설정, 압흔 길이 측정, 결과 표시를 할 수 있습니다. PC 연견을 필요 없습니다.



표준 시험모드에서는 시료 정보, 형상보정, 합부판정 등의 세세한 조건을 설정하여 시험할 수 있습니다. 또한 파괴인성 시험에대 대응합니다.



디지털 마이크로미터 헤드를 사용하면, G30시리즈에서도 경화 깊이 그래프 측정을 할 수 있습니다.



상정 경도로부터, 최적의 렌즈, 또는 시험력을 결정하는 시험조건 어시스트 기능을 탑재하고 있습니다.
