DUH-210/DUH-210S - Features
Dynamic Ultra Micro Hardness Tester
DUH-211/DUH-211S 특징
- 표준규격(ISO 14577-1 Annex A)의 마르텐스 경도 및 재료 파라메터를 평가
압자 침투 과정의 시료 거동을 계측하여, ISO14577-1 AnnexA의 경도, 탄성율 평가, 침투 작업량을 평가할 수 있습니다.
- 고정도 탄성율 평가
압자 형상*1·장치 강성 보정을 통해서, 탄성율을 평가 할 수 있습니다.
- 낮은 시험력, 측정분해능 0.196 μN
0.196 μN의 고분해능으로 시험력을 제어합니다.
따라서 시료의 미소한 영역, 극표면 재료강도 특성을 확인할 수 있습니다.
- 넓은 시험력 범위 0.1 ~ 1,961 mN
0.1mN에서 1961mN까지 넓은 시험력 범위에서 측정이 가능합니다. 고무, 플라스틱에서 세라믹까지 모든 공업재료를 시험할 수 있습니다.
- 고정도 침투깊이 측정방법 채용
압흔 계측은 필요가 없습니다. 압자가 시료에 얼마나 침투하였는지를 최소0.0001 μm 단위로 검출할 수 있으며, 최대10 μm까지 측정할수 있습니다.
- 각 종 시험방법에 대응
시험력과 압자 침투깊이의 관계를 기록합니다.
부하과정뿐만아니라, 힘을 제거하는 과정도 시험할 수 있으며 DUH-211S는 부하- 힘 제거 반복시험, 스텝 부하 - 힘 제거 시험 등도 가능합니다.
- 비커스 경도시험에 대응
대각선 길이를 판독하는 기능이 표준으로 부속되어 있어, 압흔의 대각선 길이를 측정하여 소성 변형분만의 경도, 비커스 경도, 또는 누프 경도를 구할 수 있습니다.
(비커스 압자, 누프 압자는 옵션)
현미경 배율은 최대 500배 (옵션으로 1000배)입니다.
*1 압자 현상보정은 삼각뿔압자 115°만 가능합니다.
다른 압자는 보정을 할 수 없습니다.

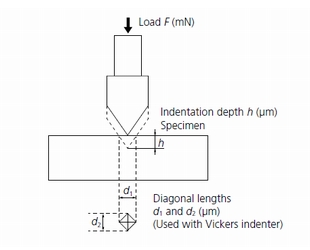

측정 원리
전자기력을 통한 압자(표준은 삼각뿔 압자 115°)를 시료에 누릅니다. 누르는 힘은 0에서 설정 시험력까지 일정한 비율로 증가시킵니다. 시료에 압자를 누르는 과정에서 압자가 시료 표면에 닿고 침투되는 깊이를 자동으로 계측합니다.
이를 통해서 압자를 누르는 과정에서의 시료 변형저항의 변화를 다이나믹하게 계측할 수 있고, 다양한 정보러르 얻을 수 있습니다.
이 장치로 얻을 수 있는 경도는 압자를 누르는 과정에서의 다이나믹한 경도이며, 시료의 소성변형분과 탄성변형분 양쪽을 모두 포함하여 평가를 합니다. 또 압흔의 크기가 현미경으로 관찰할 수 있는 크기인 경우에는 대각선 길이를 측정하여 소성변형분만의 경도를 얻을 수 도 있습니다.
초미소부하경도 연산식
- 삼각뿔 압자 115° (기본)
DHT115 = 3.8584 × F / h2 - 삼각뿔 압자 100° (옵션)
DHT100 = 15.018 × F / h2 - 비커스 압자 (옵션)
DHV = 3.8584 × F / h2 - 누프 압자 (옵션)
DHK = 1.5583 × F / h2
본 경도의 차원은 [kgf/mm2]이지만, 일반적으로 경도에 단위는 붙이지 않습니다.
마르텐스 경도 연산식 (ISO 14577-1 Annex A)
- 삼각뿔 압자 115° (기본)
HM115 = 1000 F / 26.43 × h2 [N/mm2] - 비커스 압자 (옵션)
HMV = 1000 F / 26.43 × h2 [N/mm2]
대각선 길이를 통한 경도 연산식
1. 삼각뿔 압자 115° (기본)
HT115 = 160.07 × F / d2
2. 삼각뿔 압자100° (옵션)
HT100 = 121.53 × F / d2
3. 비커스 압자 (옵션)
HV = 189.10 × F / d2
4. 누프 압자 (옵션)
HK = 1451.1 × F / d2
