NJ-SERVO Series - Features

내구성 시험에 필요한 성능을 완비
 ~ 고정도 · 고속도 · 안정된 제어 ~

정적시험 · 동적시험에 있어 동일한 시험력 용량을 보증.(*1)

액츄에이터 용량의 전체 영역에서, 정적시험 · 동적시험에 대응. 자유롭게 시험조건을 설정 할 수 있습니다.
 (*1) 최대 용량 10kN의 액츄에이터로 min 7.5 kN - Max 10 kN 등의 반복 시험도 가능합니다.

최고 속도 72 cm/sec의 고속 시험에 대응

단파 시험에서 72 cm/sec, 연속 내구 시험에서 50 m/sec의 고속 제어를 실현합니다.
4830제어장치의 응답 제어를 통해서 시험 피크의 높은 안정성을 실현했습니다.

높은 피크 재현성. 고정도 계측 · 고정도 제어를 실현

내장 스트로크 센서와 동적시험 전용 로드셀로, 고정도 계측을 실현합니다.
4830제어장치의 고응답 제어로 시험 피크의 높은 안정성을 실현합니다.

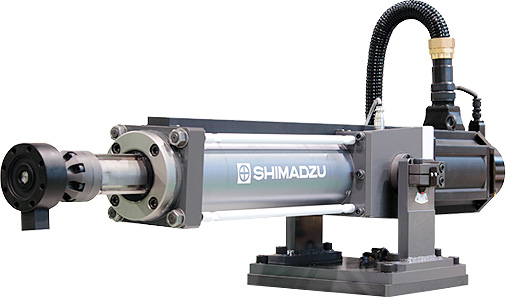

전동 서보식 액츄에이터는 서보앰프와 제어장치만으로 구동이 가능합니다.

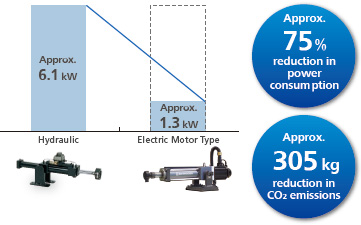

유압 타입 시험 시스템과 비교해서 두꺼운 유압 호스 · 유압원이 필요 없기 때문에 설치에 필요한 면적이 작고, 간단하게 이동할 수 있어 시험 시스템 변경도 용이합니다.
물론 모터 구동이기 때문에, 작동 Oil의 정기적인 교환도 필요 없고, 유압 서보 벨브의 오버홀도 필요 없습니다.

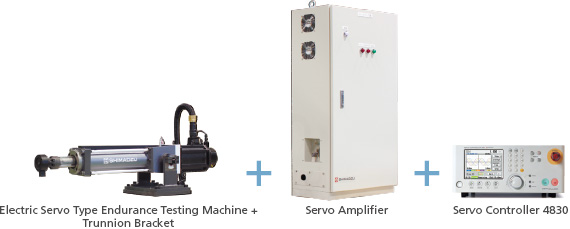

기본 시스템
전동 jack 본체  (옵션 : Bracket mount · frame)
+ 서보 앰프
+ 4830 컨트롤러 (옵션 : 소프트웨어)

제어의 높은 응답성과 충실한 파형 재현성으로, 제품에 고정도 입력 파형으로 부하를 가할 수 있습니다. 안정된 파형 입력으로 고정도의 재현성 높은 내구성 시험 및 제품의 미세한 성능차 평가를 할 수 있습니다.

또한, 각 종 소프트웨어를 사용하면, 더 복잡한 제어 · 시험결과를 저장할 수 있습니다.

동적 · 피로시험기 컨틀롤러

4830형 제어장치

윈도우 소프트웨어 4830 시리즈
