OAD-TOF 시스템 - Features

OAD-TOF 시스템은 OAD RADICAL SOURCE I을 탑재한 Q-TOF 시스템입니다. OAD RADICAL SOURCE I은 SHIMADZU의 라디칼 반응을 이용한 혁신적인 단편화인 OAD (Oxygen Attachment Dissociation)를 구현합니다. 산소 라디칼이 탄소간 이중결합을 특이적으로 산화/해리시킵니다. 전자 또는 음이온 라디칼 반응을 이용한 fragmentation으로는 어려웠던 1가 이온이나 음이온에도 적용할 수 있어 지금까지와는 완전히 새로운 구조 정보를 얻을 수 있습니다.

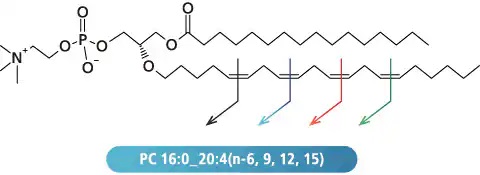

이중결합의 위치 특정

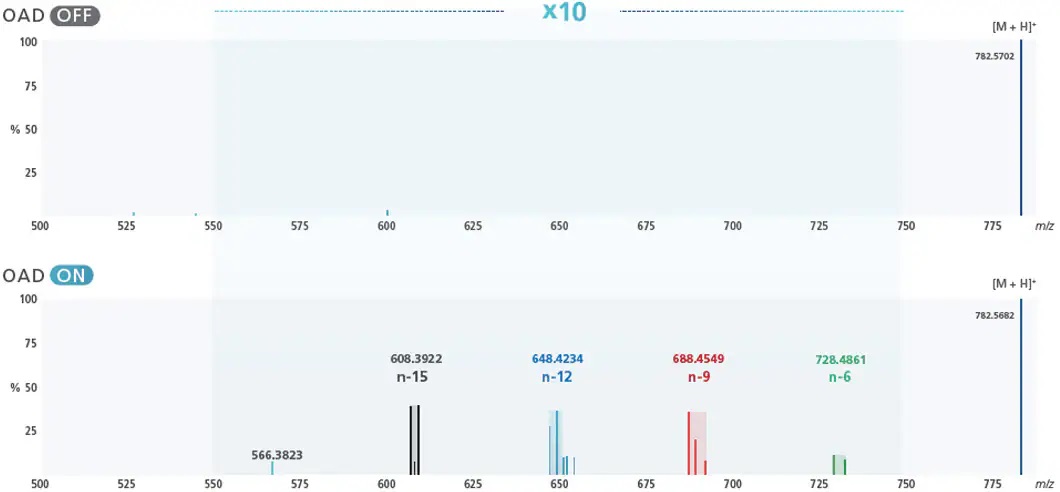

아르곤이나 질소 같은 비활성 기체와 충돌시켜 이온을 절편화했던 기존의 충돌 유도 해리 (Collision-Induced Dissociation, CID)로는 화학결합이 약한 부분이 우선적으로 해리됩니다. 한편, OAD를 이용하면 산소 라디칼이 탄소간 이중결합에 특이적으로 반응하여 해리를 일으킵니다. 이중결합에 특이적인 이온 단편을 측정하여 이중결합의 위치를 결정할 수 있습니다. 지질을 비롯한 유기화합물의 구조 추정에 유용합니다.

* 상세한 설명은 Technical Report 참고

LCMS-9050을 진화시킨 혁신 기술

세계 최고 수준의 높은 질량 정밀도와 고속 극성 전환을 자랑하는 LCMS-9050과 OAD RADICAL SOURCE I을 융합한 OAD-TOF 시스템은 혁신적인 애플리케이션을 제공하여 질량 분석의 한계를 뛰어 넘습니다.

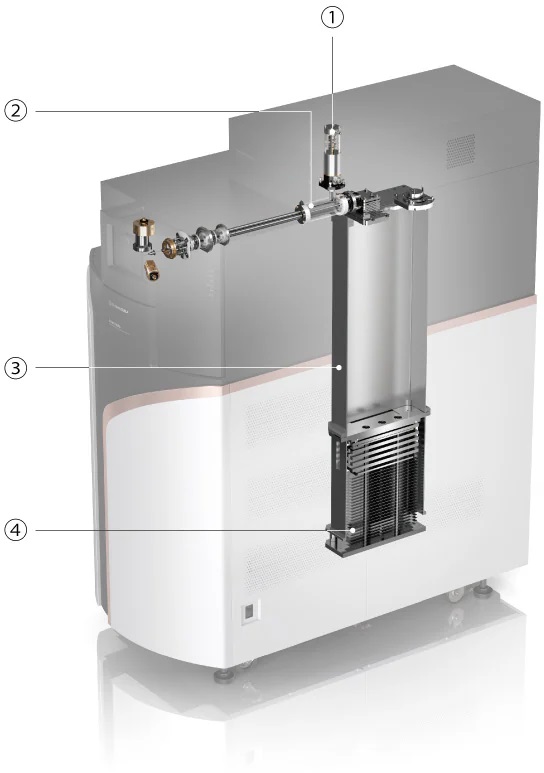

captionText



① 라디칼원

원료 가스 (수증기 및 수소 가스)를 진공에서 마이크로파로 방전시키면 O/OH/H 라디칼 등 중성 라디칼이 생성됩니다. 생성된 중성 라디칼은 석영관을 통해 OAD 셀로 도입됩니다.

② OAD 셀

라디칼원에서 생성된 중성 라디칼이 전구체 이온와 반응하여 절편화됩니다. 충돌 가스 (아르곤)를 도입할 수 있으며 충돌 에너지 (CE)를 설정하면 기존 CID에 의한 절편화도 가능합니다.

③ UF-FlightTube™

히터나 온도 센서의 최적 배치와 세밀한 제어 방식을 통해 정밀한 온도 조절이 가능합니다. 실온 변화로 인한 영향을 줄이고 장시간에 걸쳐 안정적인 질량 정밀도를 얻을 수 있습니다. 질량 교정에 필요한 시간과 노력도 줄어듭니다.

④ iREfTOF™

독자적인 전극 형상을 통해 이온 반사 시 궤도 발산과 비행 시간을 제어하며 에너지 수렴을 증가시키는 이상적인 전위 분포를 가능하게 합니다.







CID와 OAD를 간편하게 전환

OAD RADICAL SOURCE I을 장착한 상태로 CID도 가능합니다. 특별한 소프트웨어 없이 LCMS-9050을 제어 및 분석하는 소프트웨어인 LabSolutions™ LCMS를 통해 OAD와 CID를 간편하게 전환하며 분석할 수 있습니다. OAD와 CID를 활용하여 많은 구조 정보를 얻는다면 지질을 비롯한 유기화합물에서 새로운 발견에 대한 가능성을 제시합니다.

높은 질량 정밀도로 정확한 구조 추정

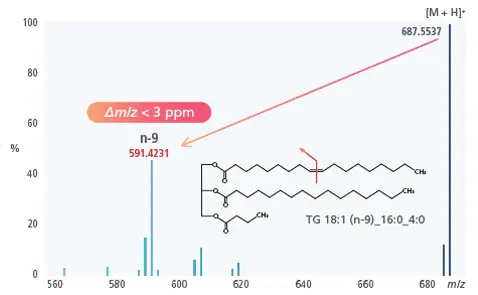

LCMS-9050의 뛰어난 장점 중 하나인 높은 질량 정밀도는 OAD-TOF 시스템을 이용한 OAD에서도 변함없습니다. ±3ppm 이내의 고품질 MS/MS 데이터는 탄소간 이중결합 위치 결정을 비롯하여 화합물의 정확한 구조를 추정할 수 있도록 해줍니다.

OAD-TOF 시스템은 LCMS-9050에 대응하는 다양한 옵션과 조합하여 이용할 수 있습니다. 기본 분석에 옵션 기능을 추가하는 것 만으로 질량 분석의 세계가 더욱 넓어집니다.

PESI×OAD-TOF 시스템

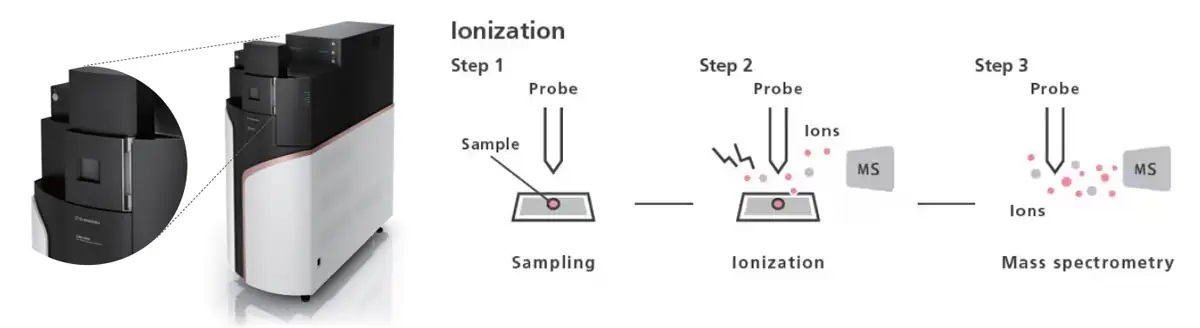

표준 장비인 ESI 이온화 유닛 대신에 Probe Electro Spray Ionization kit DPiMS™ QT 를 장착하면 간편하게 전처리를 할 수 있어 신속하게 분석이 가능합니다. 탐침을 이용하여 미량의 시료를 채취하고 직접 이온화함으로 LC 분리 조건 검토 또는 시료의 복잡한 전처리 과정을 필요로 하지 않습니다. 액체나 고체를 간단한 전처리 만으로 측정할 수 있습니다.

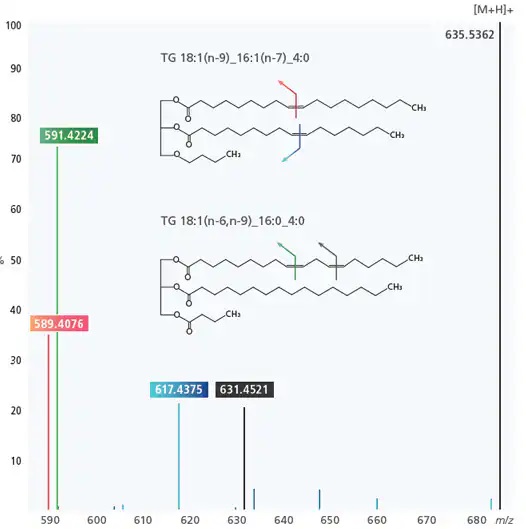

DPiMS와 OAD-TOF 시스템을 조합하여 버터가 함유하는 지질을 분석했습니다. DPiMS의 뛰어난 장점으로 중 하나인 간단한 전처리 만으로  OAD 유래의 특이적인 이온 단편을 관찰할 수 있으며, 신속하게 트라이글리세라이드의 이중결합 위치를 추정할 수 있습니다.

SFC×OAD-TOF 시스템

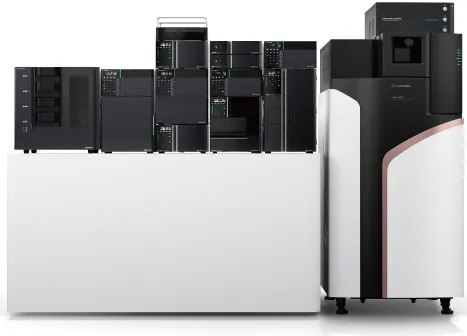

초임계 유체를 이용한 초임계 유체 크로마토그래피 ( Supercritical Fluid Chromatography, SFC) 시스템 Nexera™ UC와도 접속 가능합니다. SFC의 뛰어난 장점 중 하나는 높은 분리능을 유지한 채 빠른 유속 분석이 가능하다는 점입니다. 또한 극성 용매 (modifier) 첨가 또는 오븐 온도, 배압을 바꾸면 폭 넓은 극성 화합물을 분리・분석할 수 있습니다.

이중결합의 위치가 다른 α-linolenic acid 와 γ-linolenic acid 를 Nexera UC와 OAD-TOF 시스템으로 분석했습니다. 구조가 유사한 이성질체도 SFC를 이용하면 완벽하게 분리하고, OAD 유래의 특이적인 이온 단편으로 검출하여 정확도 높은 분석이 가능합니다. OAD는 지방산 같이 1가 음이온에도 적용할 수 있습니다.
