Nexis GC-2060 - Features

•

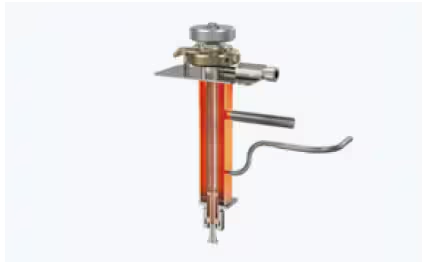

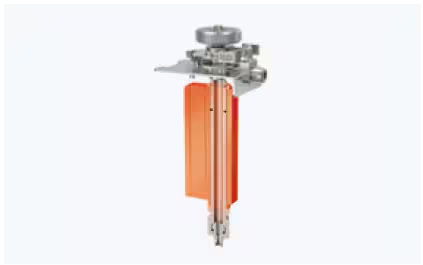

• 새로운 MMI는 Split/Splitless, PTV(Programmable Temperature Vaporization), Direct Injection, Large-volume Injection, Thermal Desorption & Extraction Injection 모드를 지원합니다. 이러한 확장된 주입 방식은 더욱 뛰어난 응용 유연성을 제공하며, 까다로운 시료에서도 보다 효율적이고 간편한 분석 운영을 가능하게 합니다.

•



• FID와 TCD를 완전히 새롭게 설계하여 업계 최고 수준의 감도와 장기적인 안정성을 실현했습니다. Nexis GC-2060는 ECD, FPD, FTD, BID 등 다양한 검출기 구성이 가능하여, 폭넓은 분석 분야를 지원하는 유연성을 제공합니다.

•

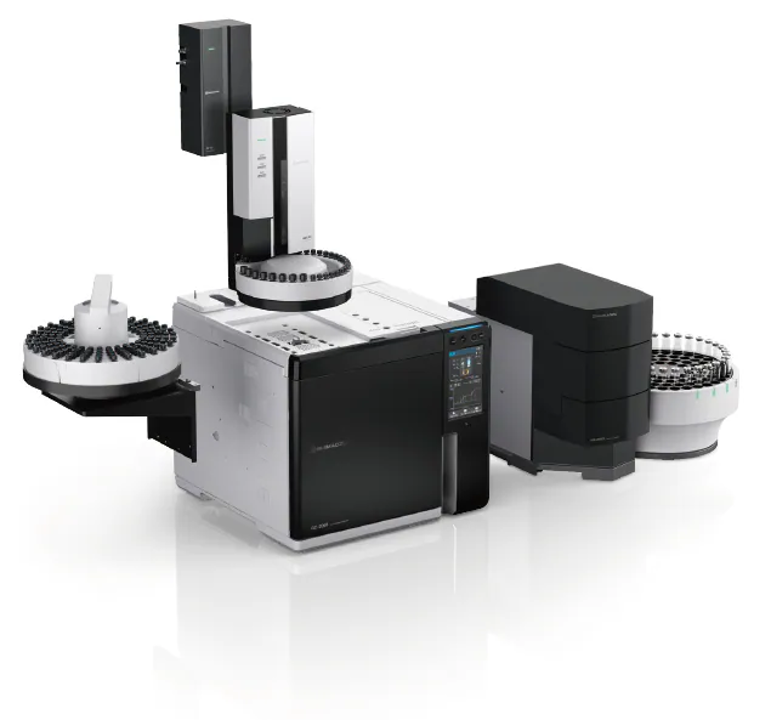

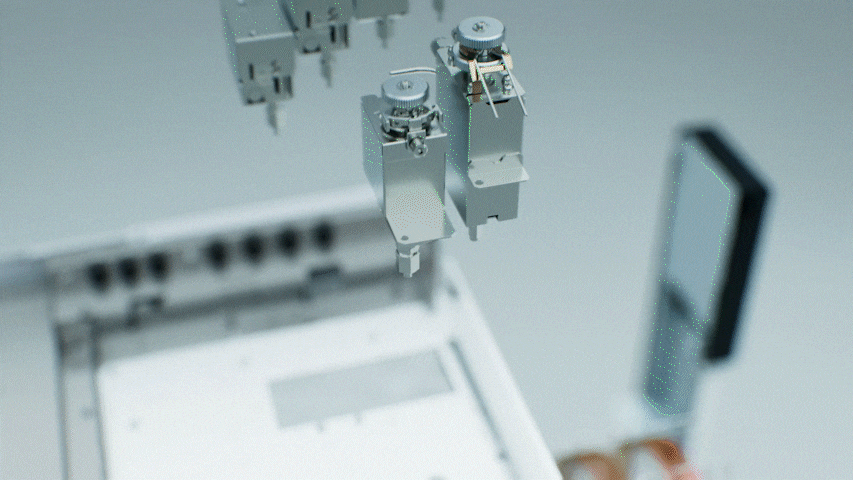

• Nexis GC-2060는 최대 2개의 인젝터, 3개의 주입 유닛, 4개의 검출기를 동시에 지원합니다. 이러한 유연성은 하나의 시스템으로 다양한 분석을 손쉽게 수행할 수 있게 하며, 실험실 공간을 효율적으로 활용하고 활용 범위를 극대화합니다.

•



•

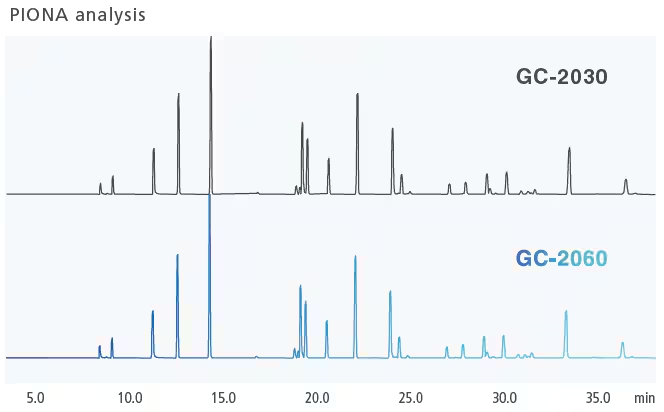

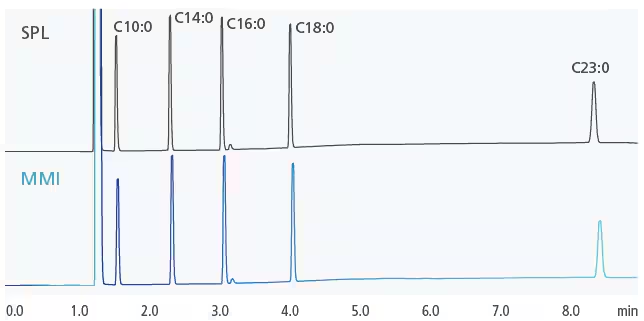

  기존 분석법과 소모품에 대한 높은 호환성을 갖춘 Nexis GC-2060는 현재의 워크플로우에 자연스럽게 통합되며, 최소한의 재검증만으로 익숙한 환경에서 즉시 사용을 시작할 수 있도록 지원합니다.

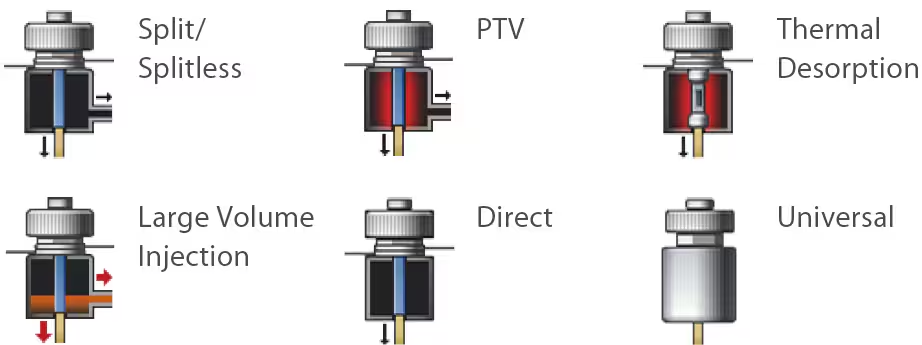

• 직관적인 소프트웨어 인터페이스를 통해 사용자는 Split/Splitless, PTV, Large-volume Injection, Thermal Desorption/Extraction Injections(TD/TE), Direct Injection 모드를 즉시 전환할 수 있습니다. 또한 내장된 범용 모드는 타사 장비나 기존 장비로부터의 분석법 이전을 간소화하여, 재검증과 다운타임을 최소화합니다.

•



• MMI의 LVI 모드는 시료를 주입부에서 농축하여 복잡한 시료 전처리 단계를 줄여줍니다. 또한 기본 제공되는 계산 도구를 통해 분석 조건 최적화를 더욱 빠르고 효율적으로 수행할 수 있어, 최적 조건에 신속하게 도달할 수 있습니다.

•

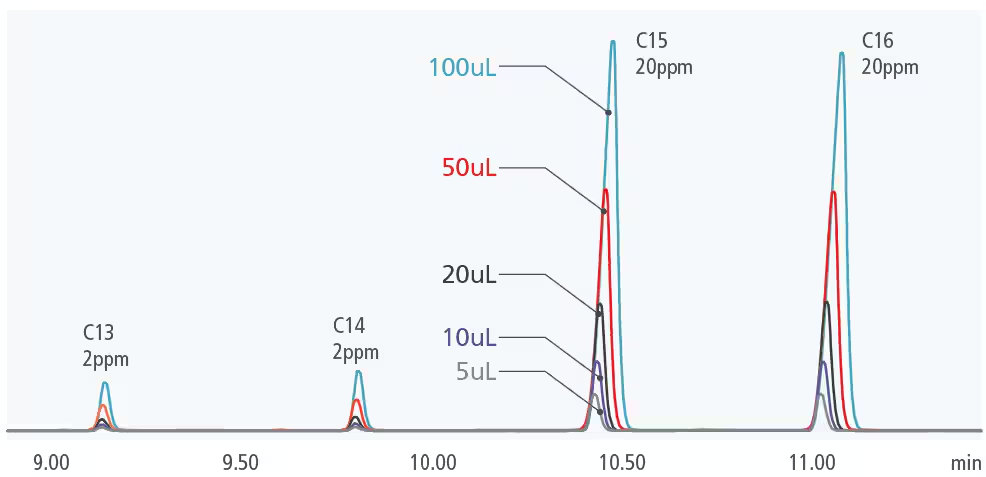

  Large-Volume Injection 조건에서의 크로마토그램 (C13, C14, C15, C16)

• Nexis GC-2060에 새롭게 적용된 FID는 최소 검출 한계 1.0 pg C/s를 구현합니다. 또한 Hy/Ox 및 Hy/Air 모드를 지원하여 검출기 가스를 유연하게 선택할 수 있는 세계 최초의 멀티 모드 FID(MMF)이며, Shimadzu의 독자 기술인 Jetanizer 및 Polyarc 모드도 제공합니다.
  *1 Hy/Ox, Jetanizer 및 Polyarc 모드는 옵션 사양입니다.

•

•
•

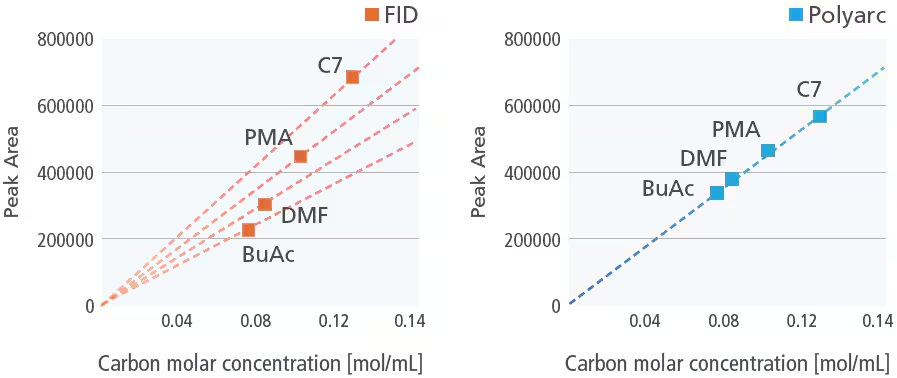

  FID & FID Polyarc Mode의 상대 감도 비교

• Polyarc는 다양한 유기화합물을 FID 검출 전에 CH₄로 전환하여, 물질 종류와 관계없이 일관된 FID 응답을 제공합니다. 이를 통해 하나의 검량선으로 분석이 가능하며, 개별 검량 표준물질 준비에 소요되는 시간을 줄일 수 있습니다.

•

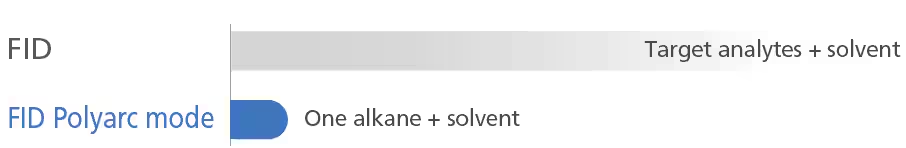

  검량선 작성을 위해 필요한 표준물질 수량

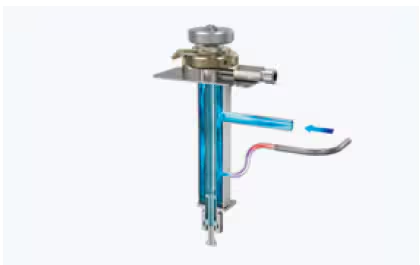

New 열전도도 검출기 (Thermal Conductivity Detector, TCD)

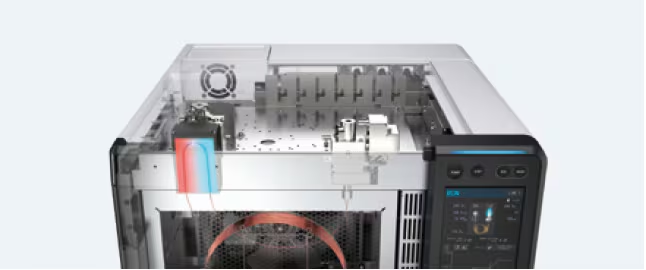

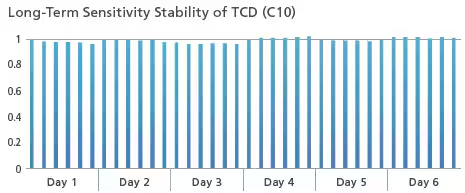

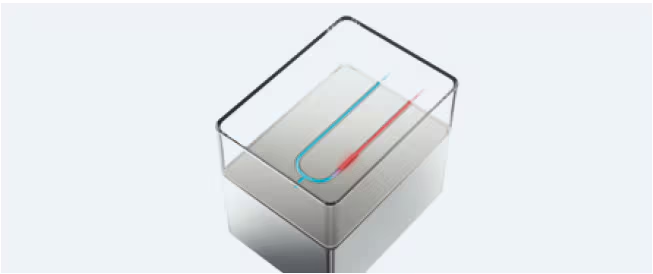

• 새롭게 설계된 TCD는 단일 필라멘트 기술을 적용하여 Start-up 시간을 획기적으로 단축했습니다. 업계 최고 수준의 감도와 우수한 직선성을 바탕으로 빠르게 안정화되며, 다양한 가스 및 무기 성분 분석에서 정확하고 재현성 높은 결과를 제공합니다.

•

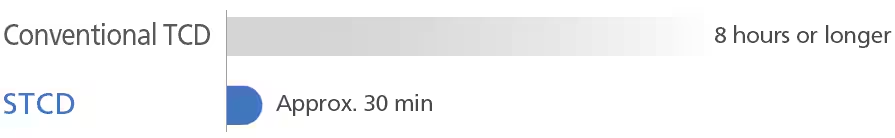

  Start-up 후 TCD 감도 안정화 시간 비교

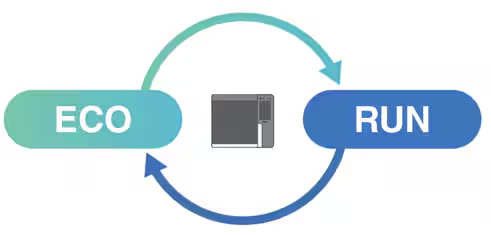

• Nexis GC-2060는 운영 이력을 기반으로 분석 패턴을 학습하여 최적의 친환경 운전을 수행하는 “Automatic Eco-Operation” 기능을 탑재하고 있습니다. 분석 중에는 최대 성능을 제공하고, 대기 상태에서는 자동으로 에너지 절감 모드(Eco Idling)로 전환됩니다. 또한 소프트웨어를 통해 가스·전력 절감량, CO₂ 배출 저감량, 비용 절감 효과를 확인할 수 있습니다.

•

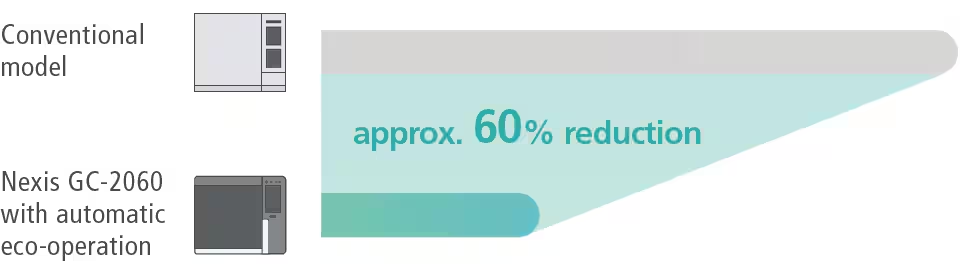

  전력 소비량 비교

• 전자동 시스템 운영
  초기 설정이 완료되면 Eco Idling 모드로 전환하기 위해 별도의 수동 조작이 필요하지 않습니다. Eco Idling 상태에서 바로 분석을 시작할 수 있으며, 분석 종료 후에는 시스템이 자동으로 Eco Idling 모드로 복귀합니다.



• 분석 성능 저하 없는 에너지 절감 모드

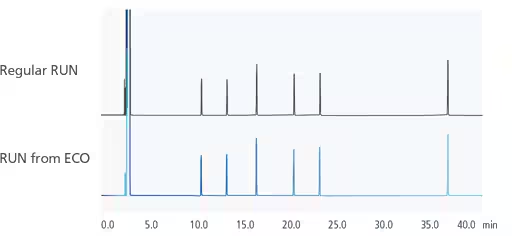

  시스템은 일반 분석 운전과 동일한 분석 성능을 제공합니다. 또한 Eco Idling 상태에서 분석 준비 완료 상태까지 단 몇 분 만에 전환됩니다.

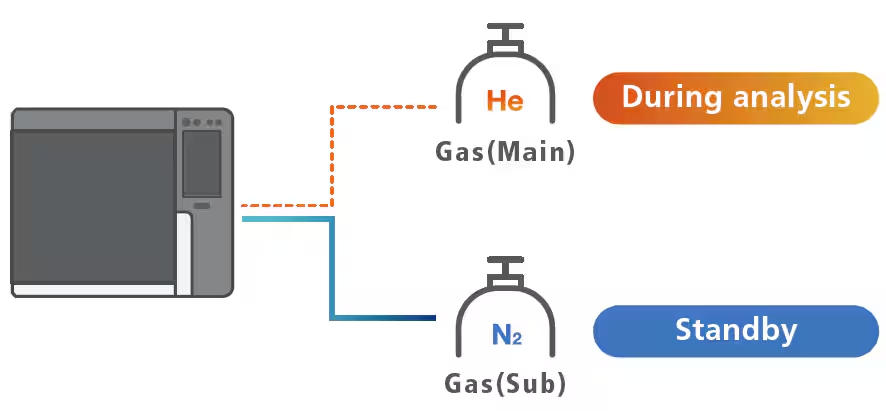

• Gas Selector

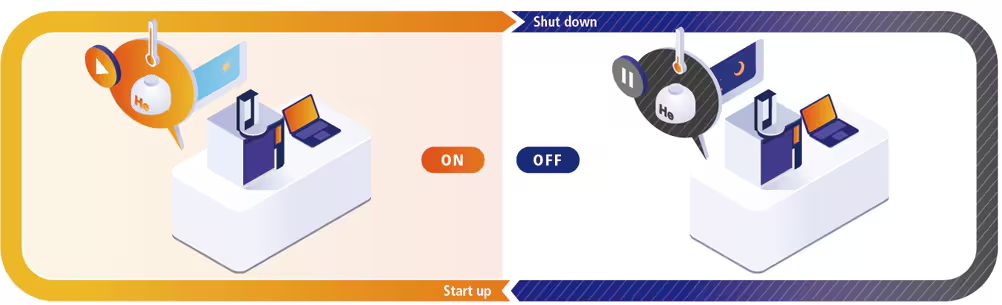

  대기 상태에서 캐리어 가스를 헬륨에서 질소 또는 수소로 자동 전환하여 헬륨 사용량을 크게 줄이고 운영 비용을 절감합니다.

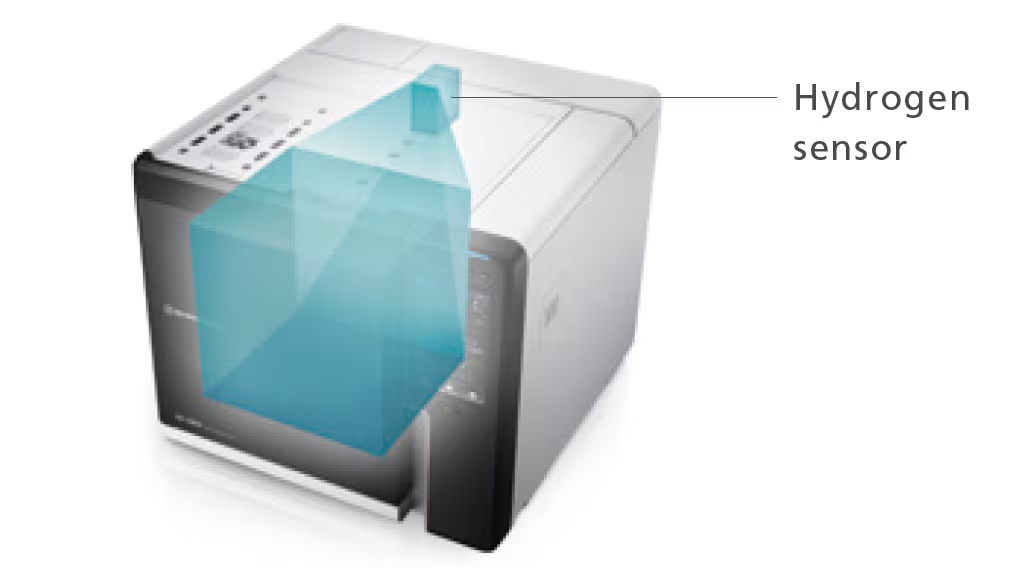

• 수소 캐리어 가스 지원
  안전한 운전을 위해 내장형 수소 센서를 탑재하여 수소 캐리어 가스를 지원합니다. 수소의 빠른 확산 특성을 활용해 분석 시간을 단축하고 처리량을 향상시킬 수 있습니다.





•

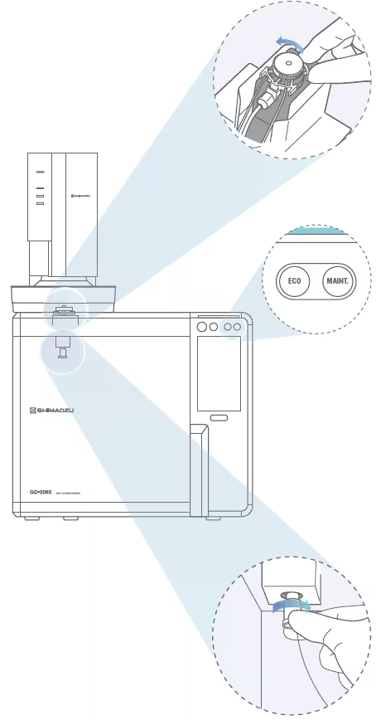

• One-Touch 주입부 구조

  기본 적용된 ClickTek 기능을 통해 별도의 공구 없이 손으로 시료 주입부를 열고 닫을 수 있어, 라이너 교체를 더욱 빠르고 간편하며 안전하게 수행할 수 있습니다.



  Easy sTop

  MAINT. 버튼을 누르면 GC가 자동으로 주입부를 냉각하고 가스 흐름을 차단하여 안전한 유지보수 상태로 전환됩니다. 유지보수 후 버튼을 다시 누르면 일반 대기 상태로 복귀하며, 복잡한 절차가 필요하지 않습니다.

  ECO Button

  ECO 버튼을 누르면 가스 유량과 전력을 자동으로 줄이는 Eco Idling 모드가 활성화됩니다. 버튼을 다시 누르면 컬럼 컨디셔닝과 같은 작업을 위해 일반 운전 상태로 복귀합니다. 간편하게 사용할 수 있는 Eco Idling 기능은 에너지를 절감하고 운영 비용을 낮춰줍니다.

  Tool-Free Column 설치

  ClickTek*^₂ 커넥터는 Nexis GC-2030에 적용된 검증된 커넥터와 동일한 방식으로, 별도의 공구 없이 손으로 컬럼을 빠르게 설치할 수 있습니다. 체결 시 클릭감으로 확실한 잠금 상태를 확인할 수 있어 컬럼 설치 시간을 단축하고 장착 오류를 줄여줍니다.
  *2 Option

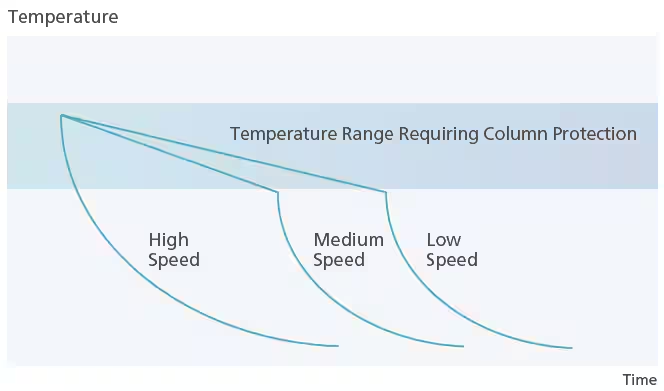

• 오븐 냉각 속도를 정밀하게 제어하여 GC 컬럼에 가해지는 열 충격을 방지함으로써 컬럼 수명을 연장하고 안정적인 데이터 품질을 유지합니다. 옵션인 Gas Selector와 대기용 가스 실린더를 연결하면, 주 캐리어 가스 공급이 부족할 때 시스템이 자동으로 전환되어 컬럼 손상을 초래할 수 있는 가스 공급 중단을 방지합니다.

•

  냉각 중 컬럼 오븐 온도 변화

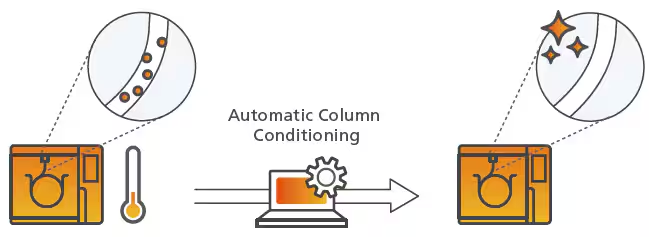

• GC Start-up 또는 배치 분석 시작 단계에서는 베이스라인 드리프트가 발생할 수 있습니다. Clean Pilot은 컬럼을 빠르고 자동으로 컨디셔닝하여 작업자의 부담을 줄이고, 더욱 안정적이고 신뢰성 높은 결과를 제공합니다.

•



•

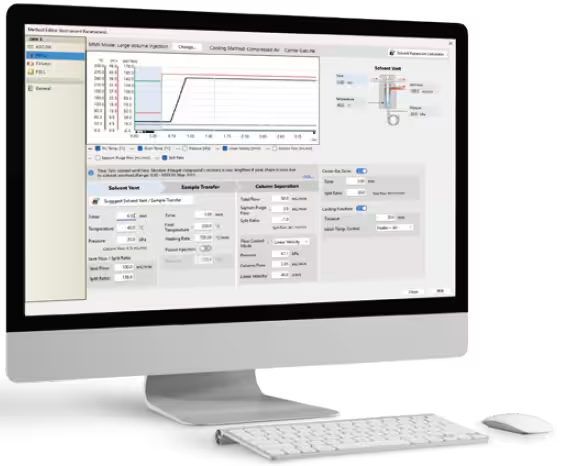

• 그래픽 사용자 인터페이스는 장비의 가스 흐름 경로와 레이아웃을 그대로 반영하여, 가스 유량과 온도 설정을 한눈에 확인할 수 있도록 구성되었습니다. 직관적인 화면 구성과 익숙한 조작 방식으로 타사 고유 용어나 운전 방식 차이로 인한 혼란 없이 손쉽게 조건을 설정할 수 있습니다. 이를 통해 기존 Shimadzu GC 또는 타사 GC에서 전환할 때도 더욱 간편하게 사용할 수 있습니다.
