IRSpirit-X Series - Features
높은 확장성과 효율성을 가진 소형 FT-IR

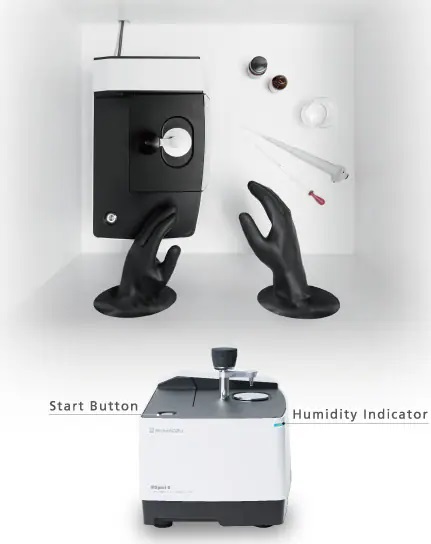

좁은 공간에서도 활용 가능한 소형 FTIR
글러브 박스, 좁은 실험 공간에 들어갈 수 있는 시스템에 대한 요구가 증가하고 있으며 IRSpirit-X는 이러한 상황에 매우 적합한 시스템입니다. 공간 활용을 위해 장치를 수직으로 배치하여 샘플을 측정할 수 있습니다. 수직으로 배치하더라도 전원 버튼에 접근할 수 있으며 습도 표시기는 양방향에서 확인 가능합니다.
또한 ATR 크리스탈과 FT-IR 본체의 높이가 동일하기 때문에 사이즈가 큰 시료를 시료실에 맞게 절단해야하는 수고를 없앨 수 있습니다.
넓은 시료실을 가진 소형 FT-IR

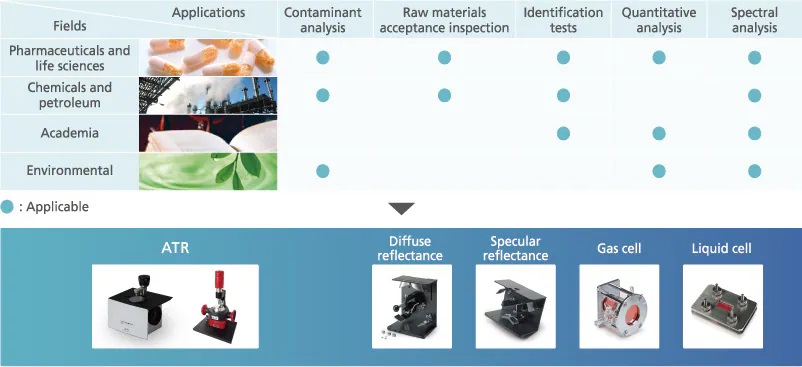

A3 용지(297 x 420mm)보다 작은 본체 크기에도 불구하고 시료실의 폭은 고사양의 모델과 동일합니다. 넓은 시료실은 다양한 액세서리와 호환되어 폭넓은 애플리케이션에 사용할 수 있습니다.
누구나 간단하게 사용할 수 있는 소프트
IR Pilot
IR Pilot은 총 23개의 응용 프로그램을 기본으로 제공하고 있어 FT-IR 경험이 적은 분석자가 분석 목적과 악세사리만을 선택하는것으로 시료 분석이 용이하도록 지원합니다. 분석자는 개별 파라미터를 설정할 필요가 없고, 한 번의 클릭만으로 다양한 시료들을 측정할 수 있습니다.
또한, 한 번 작업한 Flow를 등록할 수 있어, 정해진 순서로 분석을 반복하는 경우에는 클릭 몇 번으로 해석·인쇄까지 가능합니다.
※ LabSolutions DB/CS에서 사용하는 경우, 정량분석에는 사용할 수 없습니다.

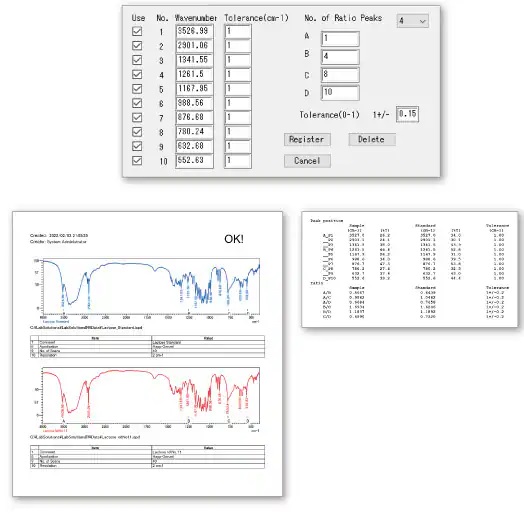

식별 테스트 프로그램 (Identification Test Program)
식별 테스트 프로그램에서는 표준 시료와 분석 대상 시료의 피크 파수와 피크 강도비의 차이를 계산해서, 합부 판정 결과를 리포트로 정리할 수 있습니다. 각 나라의 약전이나 공정법에 기준이 명시되어 있는 경우에 이 프로그램을 사용할 수 있습니다. 또한 일본 식품 첨가물 공정서에 기재되어 있는 57 종류의 스펙트럼도 표준으로 수록되어 있습니다.

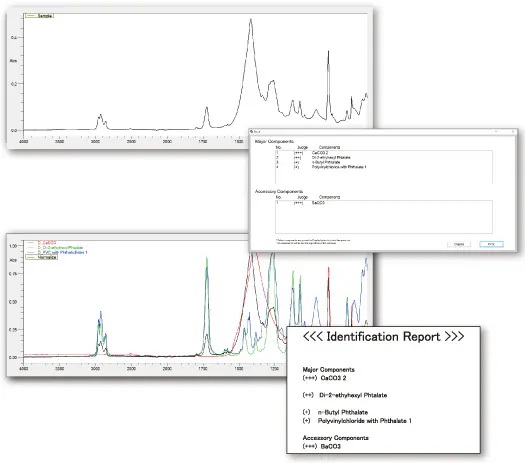

이물 분석 프로그램
이물로 자주 검출되는 물질의 스펙트럼(550 개 이상)을 수록한 이물 라이브러리와 시마즈 독자 알고리즘(특허 제 5205918호※)을 조합하여 측정 된 이물을 높은 정도로 동정합니다. 분석 후, 자동으로 성분을 판정하고 리포트가 작성됩니다. 이물이 혼합물인 경우에도 주성분·부성분을 검색하여 판별한 물질의 정확도를 표시합니다. 혼합물의 성분 수를 지정할 필요가 없으며, 적외선 분석에 익숙하지 않은 사람도 간단하게 분석할 수 있습니다. 매우 빠른 시간에 스펙트럼을 선택한 후 분석 결과가 표시됩니다.

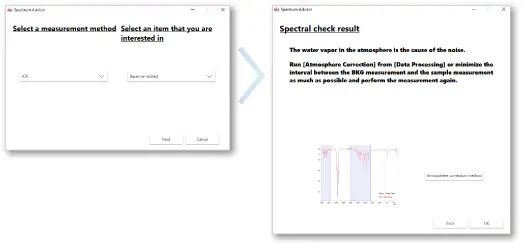

스펙트럼 어드바이스 기능 (특허 출원중)
이 기능은 측정한 스펙트럼과 측정 사례를 대조하여 개선책을 제안합니다.
이 기능은 스캔 파라메터나 부속품 및 데이터 처리에있어 트러블슈팅에 관한 어드바이스를 제공합니다. 이를 통해서 질 높은 스펙트럼을 취득할 수 있습니다.
높은 신뢰성의 FT-IR
주요 부품의 10년 보증
시마즈 FT-IR은 매우 견고하므로 잘 고장이 나지 않습니다. 하지만 만에 하나 고장이 발생한 경우, 많은 부품 비용이 발생될 가능성이 있습니다.
당사 FT-IR은 10년간 부품을 보증합니다.
소모품(시료실 Window, 옵션 제습기, 메뉴얼 등 각 종 서류)이외의 모든 부품이 10년 보증 대상입니다. *1
*1 설치 2년차 이후의 부품 교환에는 별도의 출장비가 발생될 수 있습니다.
고사양의 모델로부터 이어진 테크놀로지
높은 안정성과 생산성
5000 회/초의 dynamic alignment 및 고휘도 세라믹 광원 채용
범용 모델 수준의 고감도 (IRSpirit-TX)
온도 조절 기능이 장착된 DLATGS 검출기

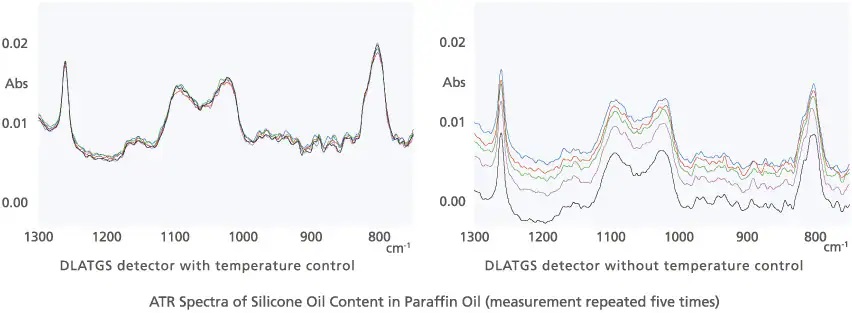

파라핀 오일중 실리콘(1.0%)를 1회 반사 ATR법으로 5회 반복 측정하여 얻은 결과입니다. 왼쪽은 온도 조절 기능이 장착된 DLATGS, 오른쪽은 온도 조절 기능이 없는 DLATGS 검출기로 측정한 결과입니다. 온도 조절 기능이 없는 검출기는 장비 내부의 열, 측정 환경 온도의 영향으로 데이터의 베이스 라인이 크게 흔들리고 있습니다. 한편, 온도 조절 기능이 있는 검출기는 매우 재현성 좋은 데이터를 얻을 수 있는 것을 알 수 있습니다.
내습 설계를 통한 높은 신뢰성

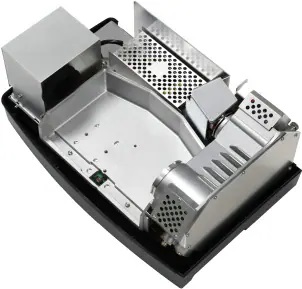

알루미늄다이캐스트 간섭계
온습도 환경을 고려한 설계로 온도, 습도 등 환경이 열악한 곳에서도 신뢰하고 사용할 수 있는 견고한 광학계입니다.
- 내습 코팅된 KBr Beam splitter (IRSpirit-TX/LX), 또는 ZnSe Beam splitter (IRSpirit-ZX)※1
- 알루미늄 다이캐스트 본체로 차폐된 광학계
- 상태 모니터링 기능
- 내습 코팅된 Kbr Window (~70%RH) 또는 KRS-5 Window (~90%RH) 선택 가능 ※2, ※3
- 전자식 제습기 탑재 가능 (옵션) *4
※1 ZnSe Beam splitter를 탑재한 IRSpirit-ZX는 측정 파수 범위가 6,000~550cm-1입니다.
※2 No Condensation
※3 IRSpirit-ZX에는 KRS-5 Windows 탑재
※4 IRSpirit-ZX는 제습장치가 필요하지 않음

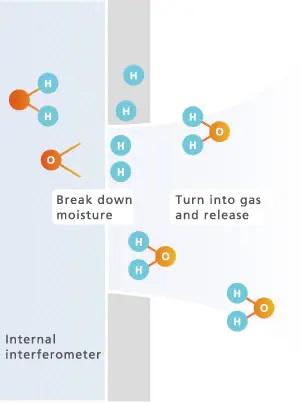

제습기 원리
| Window |
 |
 |
|---|---|---|
| 내습성 |
내습코팅
|
습도(설치환경) 상한 : ~90%RH (단 온도 30℃까지, 결로가 없을 것) |
| 파수범위 | 350 ~ 7,800cm-1 | |
| 투과율 | 90%T 정도 | 70%T 정도 |
| 특징 | 투과율이 높고 고감도 고습환경에서는 조해(潮解)될 가능성이 있음 |
KBr Window와 비교해, |
제습기(옵션)로 높은 내구성

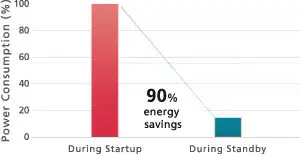

IRSpirit-X 시리즈 기동시(기동 스위치 ON)와
대기시(기동 스위치 OFF, 제습기는 가동)의 소비전력
IRSpirit은 고체 고분자 전해질을 이용해서 간섭계 안의 수분을 전기분해하여 제거하는 타입의 제습기를 채용합니다. 상시 광원을 켜두지 않아도 간섭계 내부를 낮은 습도로 유지합니다. 제습기를 사용하면 상시 전원을 켜두는 것과 비교해서 90% 전력 소비를 절약할 수 있습니다. 또한 IRSpirit-ZX는 내습성이 높은 ZnSe제 Beam splitter가 탑재되어있으므로 제습기가 필요 없습니다.
편기한 관리 기능
초기화 시 자동으로 장비 상태를 진단하고 보고서를 저장하기 때문에 기기 관리가 편리합니다.

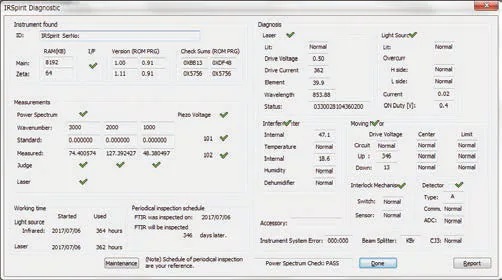

셀프 진단 기능
자동 진단 기능은 기기 초기화 중에 신호 시스템과 광학 장치를 검사합니다. 다양한 정보를 수집하고 결과를 하나의 파일로 자동 출력하므로 기기 관리가 쉽습니다. 기기 상태 이력도 확인할 수 있습니다.

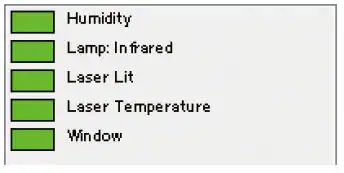

상태 모니터 기능
광원, 반도체 레이저, 기기 내부 습도, 윈도우 연결 (인터록) 및 액세서리에 대한 정보를 지속적으로 모니터링하고 관리합니다.

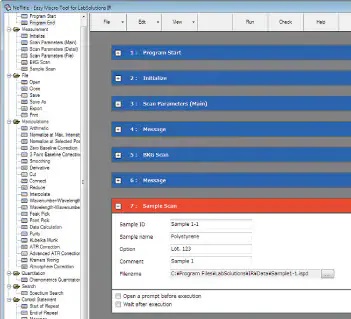

반복 작업을 한 번의 클릭으로 실행 'Easy Macro'
같은 작업을 반복하는 업무에는 'Easy Macro' 기능이 최적입니다. 프로그램 언어 지식은 필요 없으며, 실시하고자 하는 조작의 순서를 나열하기만 하면 자동으로 매크로 프로그램을 만들어 줍니다. 작성한 매크로 프로그램은 Launcher, 데스크탑 등에 등록해서 실행할 수 있습니다.
FT-IR 지식이 없어도 빠르고 간단하게 실행할 수 있습니다.
주요 기능
- 장비 초기화, 측정 파라메터 설정, 스펙트럼 측정
- 데이터 처리, 검색, 정량, 인쇄
- 반복, 메시지 표시, 알람, 외부 프로그램 실행
