ICPMS-2050 - Features

Eco Friendly yet Competent
Fast at No Additional Cost
Minimal Operation Required

Eco Friendly yet Competent

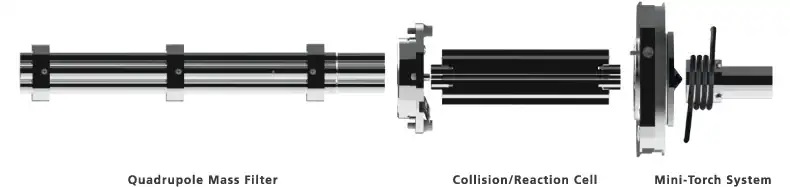

한층 더 진화한 Mini-Torch 시스템, 새로운 Collision/Reaction cell, 고성능 Quadr upole Mass Filter를 이용하여 환경과 분석 성능 두 가지 모두 고차원으로 향상되었습니다.

진화한 독자 미니 토치 시스템

고감도를 실현한 새로운 설계 Mini-Torch

Argon 가스 소비량 감소라는 Mini-Torch 시스템의 특별한 장점을 유지하며 torch의 형태를 최적화하고 plasma로 도입되는 시료의 유속을 낮추어 시료의 이온화 효율을 향상시켰습니다. 그 결과, 기존 장비와 비교하여 감도가 약 2배 향상되었습니다. 또한 injector 막힘 빈도도 감소했습니다

Argon 가스 소비량 대폭 감소

독자 미니 토치 시스템은 일반 토치와 비교해, 아르곤 가스 소비량을 약 2/3(11 L/min)으로 억제합니다. 7m³의 아르곤 가스 한 통으로 약 10시간 연속 가동을 가능하게 했습니다. 분석 사이에는 Eco 모드 (5.5 L/min)가 시행되어 가스 소비량을 더 줄여줍니다. 또한, 저순도 아르곤가스(99.95 %)에서의 작동도 보증합니다. 가격이 저렴한 공업용 아르곤 가스(99.99 %)를 사용할 수 있어 비용 절감에 크게 공헌합니다.

신개발 Collision / Reaction Cell

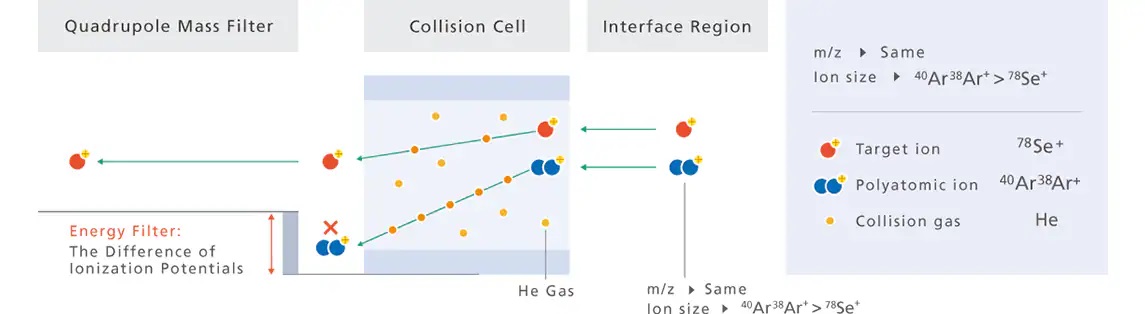

Collision Mode

Cell 안에 불활성 가스인 헬륨을 도입하면 분석 이온과 다원자 이온에서 운동 에너지의 차이가 발생합니다. 이 차이를 이용해서 스펙트럼 간섭을 저감합니다.

⁷⁸Se를 정량하는 경우, ArAr의 분자 이온이 간섭을 일으킵니다. Se와 ArAr은 이온의 크기가 다르기 때문에, He 가스를 도입한 Cell 안에서 에너지의 차이가 발생합니다. Se만 넘을 수 있는 에너지 필터를 설정함으로서 Se를 감도 좋게 측정할 수 있습니다.

On-Line IEC (원소간 보정)

Shimadzu 독자의 On-Line IEC (Inter Element Correction : 원소간 보정)은, Collision Mode에서는 제거할 수 없는 스펙트럼 간섭을 보정할 때 사용합니다. 간섭 원소의 표준물질을 한 번 측정하는 것 만으로 간섭 보정 계수를 구할 수 있어, 간단하고 정확하게 보정할 수 있습니다.

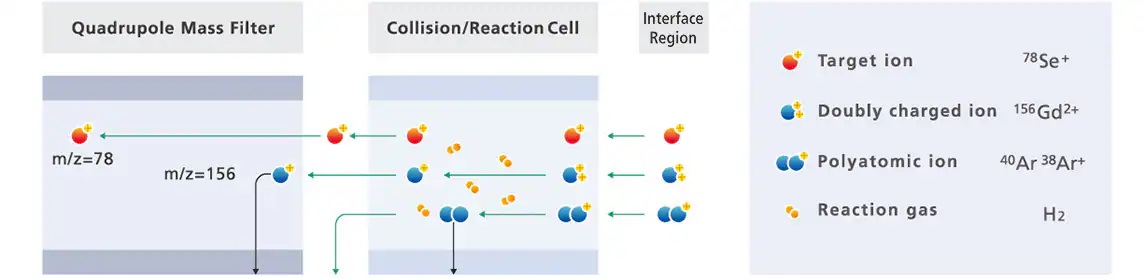

Reaction Mode

Cell 안에 이온과 반응하는 가스를 도입하면 이온의 상태가 변화합니다. 이 반응을 이용해서 스펙트럼 간섭을 저감합니다. 분석 원소를 고감도로 측정할 수 있으며, Collision Mode에서는 제거할 수 없는 2가 이온도 저감할 수 있습니다.

⁷⁸Se를 정량하는 경우, 상기 Collision Mode에서 기술한 ArAr 분자 이온 외에 Gd의 2가 이온이 간섭하는 경우가 있습니다. H₂ 가스를 도입한 Cell 안에 간섭 이온과 H₂ 가스가 접촉함으로서 전하 및 양성자 이동이 발생하여 간섭 이온의 상태가 변화하고, m/z=78에는 검출되지 않게 됩니다. Collision Mode에서는 제거할 수 없는 2가 이온도 Reaction Mode에서는 저감할 수 있습니다.

고성능 Quadrupole Mass Filter

Charge Stabilizer

장치를 장시간 사용하면 이온 전극의 Charge up 상태가 변화하여 강도가 변동되는 경우가 있습니다. 이 Charge up의 영향을 완화하기 위해서 각 질량의 분석 사이에 펄스 형태의 전압을 인가하여 전극 표면의 Charge up 양을 일정하게 유지합니다. 이를 통해서 장시간 분석했을 때의 분석 안정성이 향상됩니다. (특허 신청중)

High Resolution Mode · Half Mass 보정

High Resolution Mode를 사용하면 0.5[u] 마다 정량 분석을 할 수 있습니다. 이 High Resolution Mode 및 Half Mass 보정을 사용하면 희토류 원소(REEs)에서 유래한 2가 이온의 간섭을 보정할 수 있습니다.

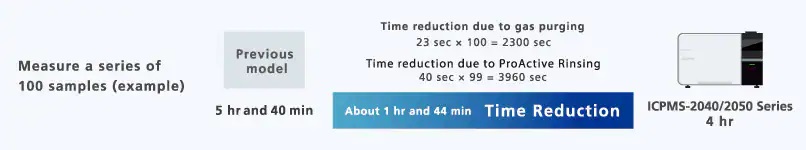

Fast at No Additional Cost

신 설계 가스 컨트롤러를 통한 고속 Cell 가스 치환 및 선행 린스 기능을 통해서, 특별한 옵션을 사용하지 않고도 측정 시간을 대폭 단축할 수 있습니다.

High-Speed Cell Gas Purging

신 설계 가스 컨트롤러를 통해서 가스 도입 시간 · 배출 시간 단축을 실현했습니다. (특허 신청중)

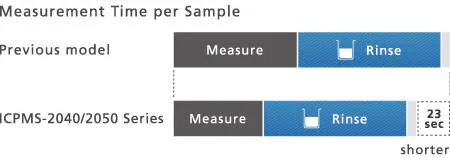

ProActive Rinsing

여러 개의 시료를 측정할 때, 측정 중에 린스를 선행으로 실시하여 측정 시간을 단축할 수 있습니다.

Minimal Operation Required

확장 린스 기능으로 측정 중 Carry Over를 염려할 필요가 없습니다. Preset Method로 최소한의 Method 검토 만으로 바로 분석을 시작할 수 있습니다.

Carryover를 자동으로 최소화하는 "Extended Rinsing"

분석 대상 원소의 농도가 높은 시료를 측정했을 때, 린스가 충분하지 않으면 다음 시료에서 Carry Over가 발생할 수 있습니다. 그러면, 정확한 정량값을 얻지 못하고 다시 측정 해야 할 수 있습니다. 확장 린스는 지정한 원소의 정량값이 상한을 넘는 경우에 사전에 설정한 추가 린스를 자동으로 실행하는 기능입니다. 추가 린스는 다른 조성의 린스 액도 지정할 수 있어 보다 확실하게 세정을 할 수 있습니다. 이를 통해서 작업자는 Carry Over가 발생했는지 매번 확인할 필요가 없습니다.

Preset Method

Preset Method에는 대표적인 용도의 ICP-MS 측정 조건 및 분석원소, 질량정보, 내부표준원소 등이 미리 설정되어 있습니다. User는 최소한의 Method 검토로 장비를 도입 후 바로 분석을 시작할 수 있습니다.

환경	음료수 / 수돗물 용 Method 및 폐수 등 매트릭스가 높은 샘플용 Method를 탑재
식품	총 염 농도가 낮은 식품 시료용 Method 및 총 염 농도가 높은 식품 시료용 Method 탑재
의약	ICH Q3D의 경구제, 의약 주사제, 흡입제, 피부 및 경피 적용 제재 각각의 Method를 탑재

Aerosol Dilution System

챔버와 토치 사이에 희석 가스로 아르곤을 도입함으로서 해수 등의 고염 시료를 직접 도입할 수 있습니다.

소프트웨어 LabSolutions ICPMS Ver.2

장비 제어 및 데이터 처리는 LabSolutions ICPMS Ver.2로 실시합니다. 필요한 정보가 한 화면에 정리되어 있어 익숙하지 않은 사람도 쉽게 사용할 수 있는 소프트웨어입니다.

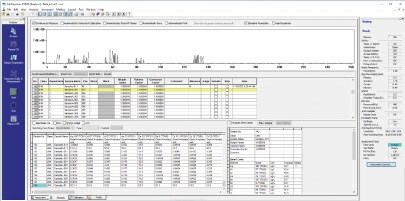

Analysis Window

분석 중 시료의 프로파일, 등록된 시료 일람, 분석 결과 일람 및 상세, Error 내용, 시료 상태를 동시에 표시할 수 있어 분석 진행 상황을 한 눈에 확인할 수 있습니다. 각 화면은 크기를 변경하거나, 표시/비표시를 설정할 수 있고, 레이아웃을 3개 까지 저장할 수 있습니다.

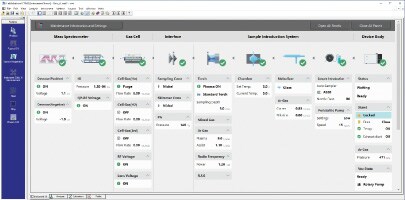

Instrument Status Window

장비 상태 화면에서는 장비 상태 및 부속 정보가 알기 쉽게 표시됩니다. Error가 발생했을 때, 부품의 사용 시간이 사전에 설정한 교환 기준에 도달했을 때 경고 사인이 표시됩니다.

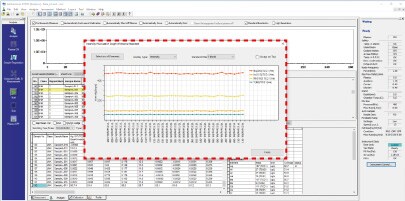

내표준강도 변동 그래프

측정 시료마다 내표준원소의 강도 변화를 그래프로 확인할 수 있습니다. 표시 타입은 강도 및 기준 시료에 대한 강도비 주에서 선택할 수 있으며, 그래프 화면이 다른 화면보다 항상 앞쪽에 표시되도록 설정할 수도 있습니다.

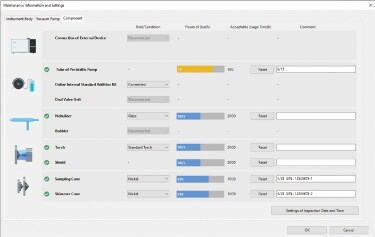

Maintenance Support

메인터넌스 정보 · 설정 화면에서는 구성 부품의 사용 시간이 알기 쉽게 표시됩니다. 교환 기준 시간, 점검일을 설정하여 사용자에게 교환 기간 및 점검일을 알려줍니다. 이를 통해서 소프트웨에에서 각 부품을 관리할 수 있고, 관리자의 업무를 경감할 수 있습니다.

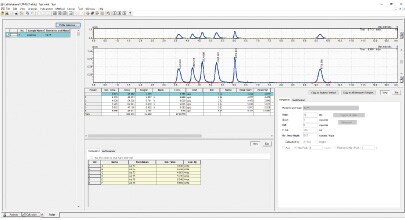

LabSolution ICPMS TRM (Option)

ICP-MS를 액체크로마토그래프(LC)와 조합하면 비소나 수은 등의 형태 분석이 가능합니다. LabSolutions ICPMS TRM은 시마즈 LC 시스템과 시마즈 ICP-MS 시스템의 제어와 데이터 해석을 실행하기 위한 옵션 소프트웨어입니다.

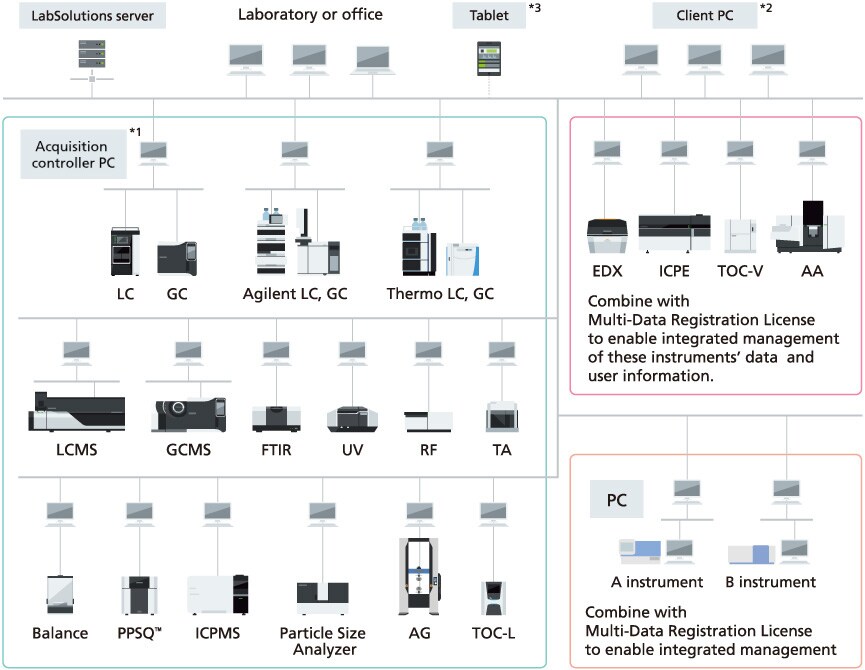

LabSolution CS를 통한 실험실 네트워크 대응

LabSolutions DB/CS 접속 키트 (Option)을 추가하면, "FDA 21 CFR Part 11" 등 전자기록 · 전자서명에 관한 규제에 대응합니다. Stand Alone (LabSolution DB) 또는 네트워크 (LabSolutions CS) 중에서 최적의 시스템을 선택 바랍니다. LabSolution CS에서는 모든 분석 데이터가 서버 컴퓨터 기반으로 관리되기 때문에, 네트워크 상의 어떤 컴퓨터든지 데이터를 불러오고 재해석 할 수 있습니다.

주) ICPMS-2050이 접속되어 있는 PC 이외의 PC에서 데이터를 불러오기 위해서는 소프트웨어의 추가 라이센스가 필요합니다.

*1. acquisition control PC는 분석 장치를 제어하기 위한 PC입니다.
*2. 터미널 서비스를 사용하는 경우, 클라이언트 PC에 LabSolution 소프트웨어 설치는 필요 없습니다.
*3. iPad를 사용하는 경우 Citrix사의 XenApp 설치가 필요합니다.
