강력한 산화력으로 모든 수질 TMS 시료에 적용 가능

TOC-4200K는 40년 이상의 SHIMADZU 기술이 집약된 최신형 수질 TMS 최적화 모델로 국가수질자동측정망에서 가장 설치율이 높은 TOC-4200을 토대로 수질 TMS 환경에 적합하도록 다양한 기능이 Upgrade된 2020년 최신 모델입니다.



광범위한 시료 적용성

  • TOC 측정에 최적의 산화 온도 680 ℃ 연소로 적용.
  • 자유로운 농도로 희석이 가능한 실린지 펌프 시스템 채택.
  • 일반 공공 하수처리시설부터 산업공단의 공공 폐수처리시설까지 다양한 시설에 적용 가능.
  • 해수, 고농도 염분 폐수, 화학 폐수 등 다양한 분야의 폐수에 적용 가능.

자가 진단형 TOC 연속자동측정기기

  • 24시간 연소로 모니터링 시스템에 의한 설정온도 범위 초과 시 알람 기능.
  • 내부 온도가 일정 온도 범위를 초과 시 가열된 공기를 자동 배출 기능.
  • 주변 환경의 온도에 따라 내부 온도가 기준을 초과하는 경우 알람과 측정 중단 기능.

간편 유지관리 및 다양한 알람 기능

  • 측정 사용 시약은 1종으로 장기간 사용.
  • 심플한 구조로 도구 없이 누구나 일상 점검 및 관리 가능.
  • 내부 세척용 정제수 무한 자동 공급 시스템.
  • 안정화된 연소관 교체로 유지관리 시간 단축.
  • 시약, 표준용액, 정도관리 시료 잔량 알람 기능.

안정적 시료 주입 장치

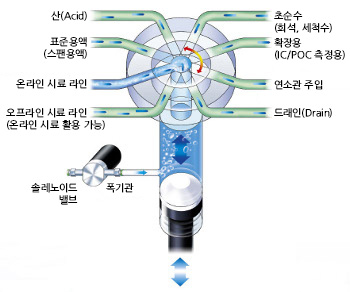

Sample Injection System

Sample injection system

  • 하나의 장치에서 시료 유입, 배출, 희석 및 주입까지 모두 가능.
  • 자동화된 산성화 및 무기탄소 제거.
  • 1 μL 단위로 조절이 가능한 초정밀 실린지 주입 장치.
  • 높은 안정성의 세라믹 8포트 밸브를 이용한 라인 자동 변경.

TOC-4200K 측정 흐름도 및 하폐수 처리 공정 설치 예제

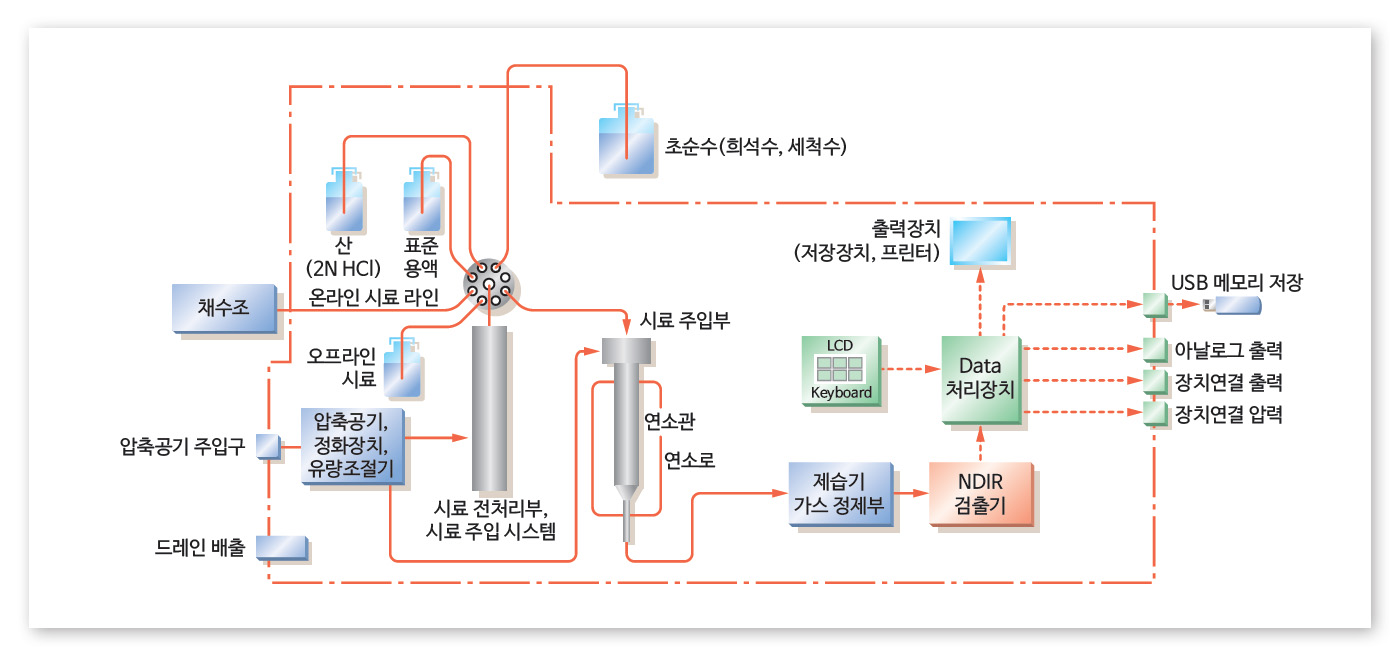

TOC-4200K 측정 흐름도

TOC-4200K 측정 흐름도

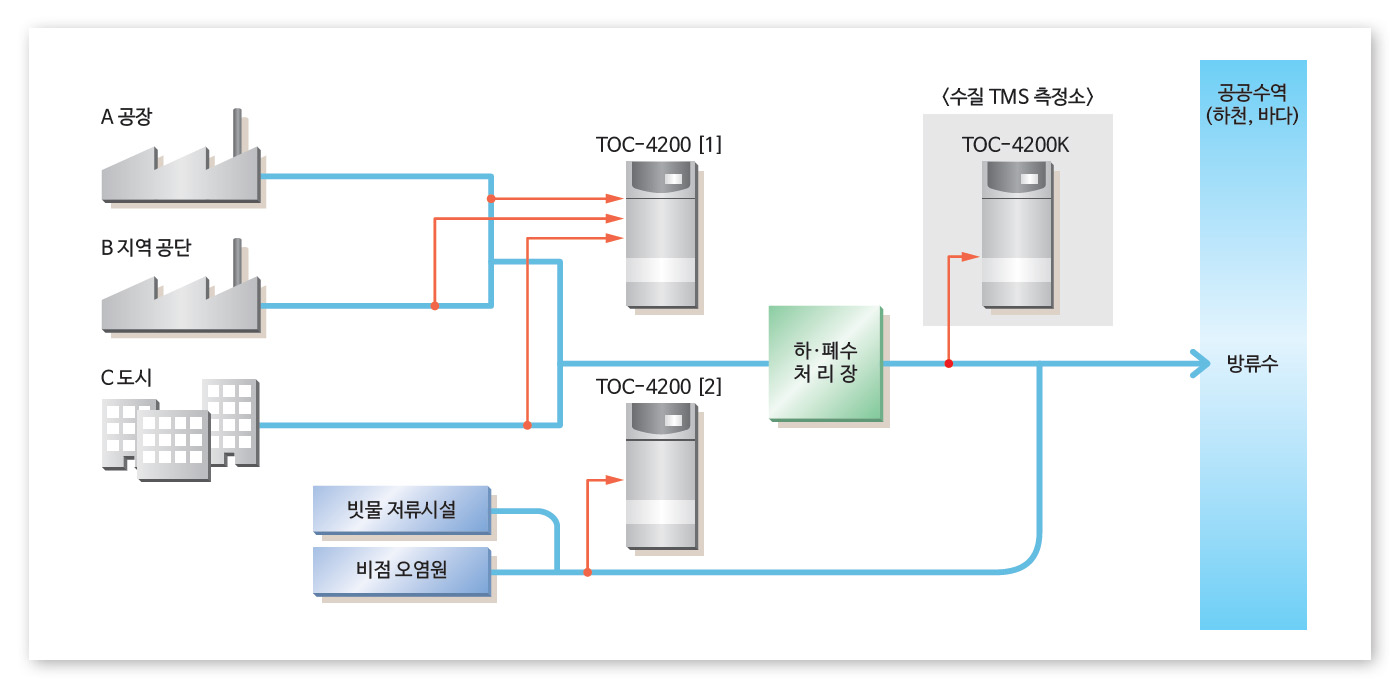

하·폐수 처리 공정 흐름에 따른 설치 예제

하폐수 처리 공정 흐름에 따른 설치 예제

TOC-4200K : 수질 TMS 측정소에 설치되어 최종 방류수에 대한 TOC를 연속적으로 측정하여 한국환경공단의 수질관제센터로 전송.
TOC-4200(1) : A 공장 또는 B 지역 공단에서 배출되는 폐수, C 도시에서 배출되는 생활하수의 유입수에 대한 유기물질 농도 모니터링.
TOC-4200(2) : 저류시설에 저장되는 빗물에 대해 유기물질 농도나 비점 오염원에서 발생되는 유기물질 농도를 모니터링.

TOC-4200K 운영 프로그램

TOC-4200K는 TOC-4200의 신형 모델로 수질 TMS 기준에 적합한 한글 운영 프로그램이 내장되어 있으며, 최신 통신 프로토콜을 적용하여 보안을 한층 강화하였습니다. 또한 사용자 중심의 인터페이스로 누구나 쉽고 편리하게 운영 및 관리를 할 수 있도록 하였습니다.



심플하고 간결한 초기 화면

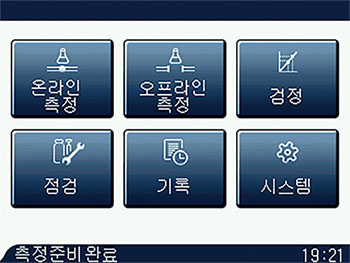

초기 화면
  • 온라인 측정 : 연속자동측정 조건 설정.
  • 오프라인 측정 : 시료 확인을 위한 매뉴얼 측정.
  • 검정 : 검량선 설정, 측정, 확인.
  • 점검 : 최적 상태를 위한 유지관리 기능.
  • 기록 : 측정 결과, 검량선, 컨트롤 시료 측정결과 저장과 확인.
  • 시스템 : TOC-4200K 시스템 설정 및 확인.

온라인 측정 조건

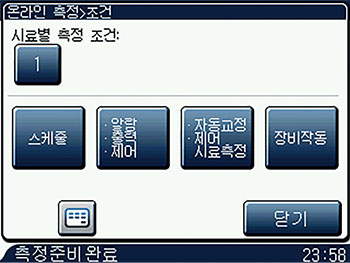

측정 조건 화면
  • 시료별 측정 조건 : 측정 항목, 조건, 검량선 등 설정.
  • 스케줄 : 시료 측정, 검량, 정도관리 시료 등 다양한 주기 설정.
  • 알람, 출력, 제어 : 아날로그, 이동평균, 경보 농도 등 설정.
  • 자동 교정, 제어 시료 측정 : 정도관리 시료 조건, 검량선 변경 조건.
  • 장비 작동 : 각종 부속품의 작동 조건 설정.

검량선 측정 조건

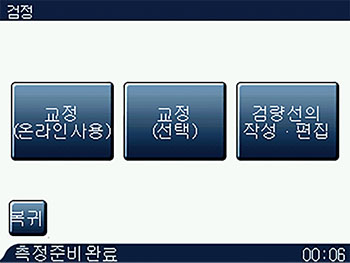

검량선 측정 조건 화면
  • 교정(온라인 사용) : 적용 중인 검량선을 자동으로 선택하여 측정.
  • 교정(선택) : 사용자가 개별적으로 선택하여 측정.
  • 검량선의 작성•편집 : 최초 검량선 작성 및 최근 측정결과 확인.
  • ● TC, NPOC 각각 검량선 작성 가능.
  • ● 제로, 스팬 용액을 포함하여 최대 5점 검량선 가능.
  • ● TOC 표준용액을 최대 50배까지 자유롭게 희석 가능.

컨트롤 시료 측정

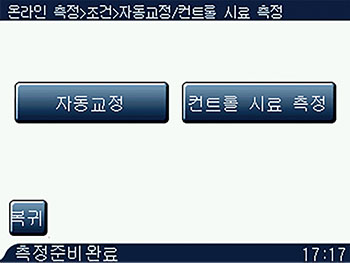

컨트롤 시료 측정 화면
  • 컨트롤 시료 측정 : 특정 농도(컨트롤 시료)를 측정하여 다양한 기능으로 활용.
  • ● 자동교정 : 설정 범위 초과시 자동 교정 기능.
  • ● 점검 주기 확인 : 개별적으로 선택하여 측정.

TOC-4200K 관리 프로그램

TOC-4200K는 수질TMS에서 연속자동측정기기로서 유지관리가 편리하도록 다양한 기능을 내장하고 있으며, 다양한 알람 기능을 이용하여 유지관리 주기를 정확하게 파악 할 수 있습니다.



일상 유지관리를 위한 기능

점검 화면
  • 실린지 교체 : 실린지의 점검, 교체를 위한 준비 기능.
  • 실린지 영점 검출 : 실린지 점검, 교체 후 재설치 확인 기능.
  • 산 기포제거 : 무기탄소 제거용 산 교체시 기포 제거 기능.
  • 촉매활성 : 연소관 교체, 점검 후 촉매 안정화 기능.
  • 주입 상태 점검 : TC 연소관 슬라이드 점검 후 확인 기능.
  • 카운터 : 소모성 시약, 가스의 잔량 확인 기능.

소모성 시약, 가스의 잔량 확인 기능
(소비량을 모니터링하여 경보값에 도달시 알람 기능)

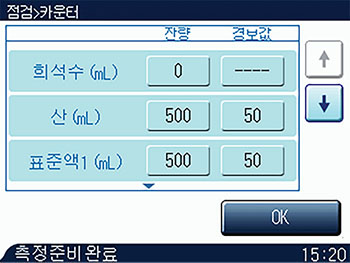

시약, 가스 잔량 화면
  • 희석수(mL) :희석수의 잔량 및 경보값 기준 설정 기능.
  • 산(mL) : HCl의 잔량 및 경보값 기준 설정 기능.
  • 표준액1(mL) : 표준용액의 잔량 및 경보값 기준 설정 기능, 최대 8개 까지 표준용액 사용 적용 가능.
  • 케리어 가스(L) : 가스 사용시 잔량 및 경보값 기준 설정.

간편한 일정 관리에 의해 자동 점검 기능

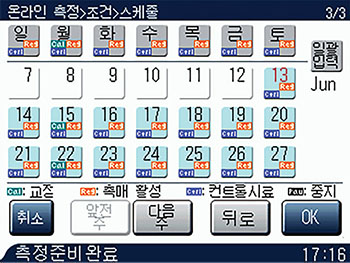

일정 점검 화면
  • 일별, 요일별, 기간별로 다양한 기능을 관리 가능.
  • 검량선, 촉매활성, 컨트롤 시료 측정 일정 관리.
  • 자동 검량과 컨트롤 시료 측정으로 점검 시간 단축 가능.

다양한 정보를 기록하여 관리의 편리성 확대

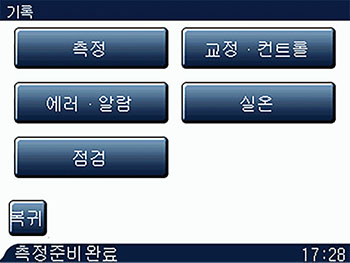

관리정보 기록 화면
  • 측정 : 시료 측정결과를 다양한 기준에 의해 평가 기록.
  • 교정•컨트롤 : 검량선과 컨트롤 측정결과를 확인.
  • 에러•알람 : 중고장, 장비 알람, 측정치 경고, 정전, 측정 중지 기록을 확인.
  • 실온 : 실내 온도를 모니터링하여 기준 범위(0 ~ 40 ℃)초과 내역 기록.
  • 점검 : 유지관리를 위한 점검 스위치 작동 시작과 종료 시간.

최첨단 기술로 사용자 안심 TOC 연속자동측정기기

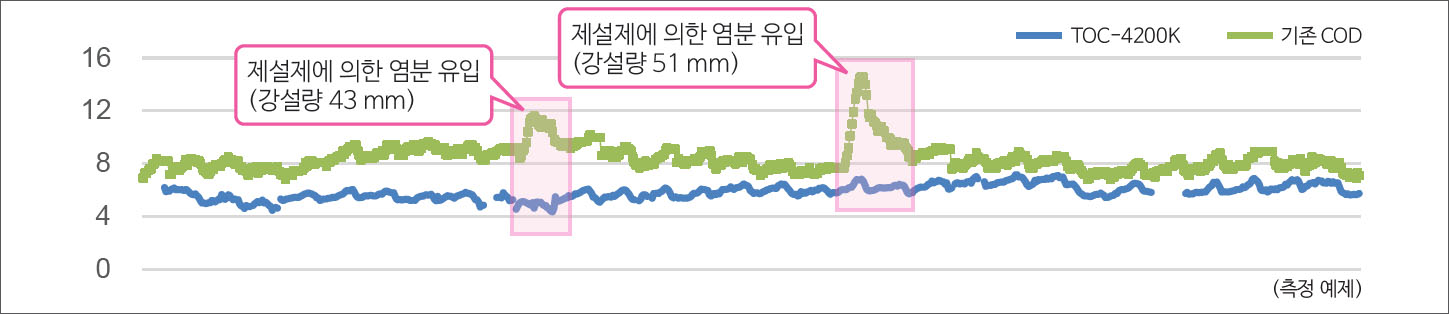

시료중의 염분 농도에 영향을 받지 않는 TOC-4200K

TOC-4200K는 시료 중의 염분농도에 영향을 거의 받지 않기 때문에 측정결과의 변화가 적습니다. 특히 제설작업, 해수 유입, 식품 염장에 의해 염분 농도가 변화하더라도 TOC 측정결과는 변화가 없습니다.

측정예제

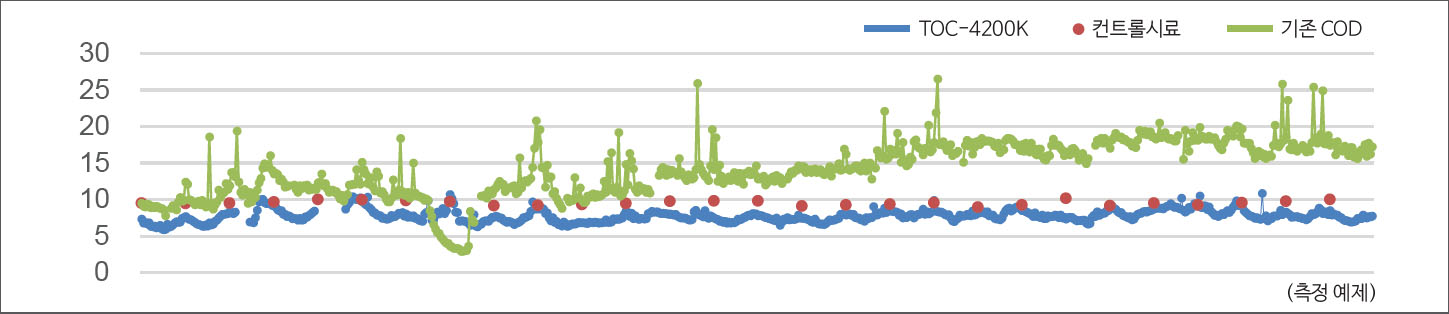

컨트롤 시료 측정에 의한 TOC-4200K 측정 능력 진단 기능

기존 COD 측정기기는 주기적인 관리에도 측정기기의 상태를 확인하기 어려웠지만, TOC-4200K는 1일 1회 지정된 컨트롤 시료를 자동으로 측정하며, 측정결과를 바탕으로 TOC-4200K의 상태를 진단할 수 있어 최상의 상태를 지속적으로 유지할 수 있습니다

측정예제

최첨단 기술로 사용자 안심 통신 프로토콜

TOC-4200K는 국립환경과학원과 한국환경공단에서 요구하는 통신 프로토콜을 준수하며, 수질TMS에 최적화된 운영이 가능하도록 부가정보를 강화하였습니다. 강화된 부가정보를 통해 사용자와 관리자가 함께 TOC-4200K의 상태를 확인할 수 있고, 모두가 안심할 수 있습니다.



기본 TOC 통신 프로토콜 파라메타

명칭 코드 단위 TOC-4200K 통신내용 비고
검출신호 MSIG mA, mV, abs 등 면적값(area), 단위 없음 자동측정, 임의 변경 불가
측정조 온도 MTM2 측정조 온도, 0.1 단위 연소로 온도
희석비율(시료량) MSAM 상수 시료 주입량 μL(시료, 표준용액) 배수값 또는 시료량
ml/min 운반가스의 실시간 유량 배수값 또는 시료량
영점 교정액 농도 ZERO mg/L 바탕시료 최저 농도 "0"으로 표기
스팬 교정액 농도 SPAN mg/L MAX 농도 최고 농도 자동으로 표기
교정 기울기 SLOP 상수 검량선 기울기 최신 검량선 자동 적용
교정 절편 ICPT 상수 검량선 절편 영점 조정 선택, 자동 출력
보정한 기울기(Factor) FACT 상수 항상 1 보정하지 않음
보정한 절편(Offset) OFST 상수 항상 0 보정하지 않음
측정범위(한계치) MAXR mg/L MAX 범위 스팬 농도, 희석시 자동 연동
외부 입출력 장치 인식 AUXI - 시리얼 1개, USB 1개 자동인식
암호 PASS 상수 비밀번호는 노출되지 않음.

강화된 부가 정보(50문자)

명칭 코드 단위 문자수 toc-4200k 기능 예시 해석
희석비율 DILU 상수 6 시료 희석에 대한 정보(배율) DILU01 희석배율 1배(희석안함)
최대 50배까지 표시
산 주입량 ACID μL 10 무기탄소 제거를 위한 산 주입량 ACID100_ 산주입량 100 μL
컨트롤 시료 결과 CONS mg/L 14 장비 상태 점검용 시료, 1일 1회 측정 CONS120112.31_ 정도관리 시료 12월 01일
12.31 mg/L
작동상태 Ver. - 20 TOC 버전 정보 210219189106 21년 02월 19일 18시 작성,
사이즈 9106
