TOC-L Series - Features
Total Organic Carbon Analyzer
680°C Combustion Catalytic Oxidation Method
시마즈에서 개발한 680°C 연소 촉매 산화 방법은 현재 전 세계적으로 사용되고 있습니다. 그것의 가장 중요한 특징 중 하나는 불용성 및 고분자 유기 화합물을 포함하여 분해하기 어려운 유기 화합물을 효율적으로 산화시키는 능력입니다.
TOC (total organic carbon) 측정

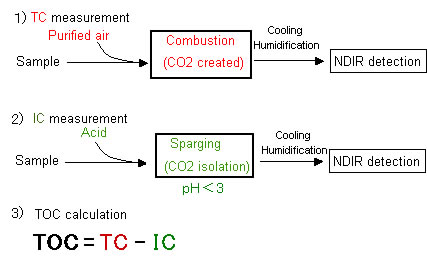

680°C 연소 촉매 산화 방법은 백금 촉매로 채워진 TC 연소관 내부의 산소가 풍부한 환경에서 680°C까지 가열하여 시료를 완전 연소합니다. 이는 가열과 연소를 통한 산화라는 단순한 원리를 활용하기 때문에 산화제를 이용한 전처리 및 후처리가 필요하지 않으므로 운전성이 향상됩니다. 산화에 의해 발생하는 이산화탄소는 적외선 가스 분석기(NDIR)를 사용하여 측정됩니다. TOC-L 시리즈는 새로 설계된 고감도 NDIR를 채택하여 연소 촉매 산화법의 최고 수준인 4µg/L의 검출 한계로 높은 검출 감도를 갖고 있습니다. 아래 그림은 680°C 연소 촉매 산화 방법 및 NDIR 방법을 사용한 TOC 측정을 보여주는 모식도 입니다.
시료는 정제된 공기가 공급되는 연소로에 주입 됩니다. 그곳에서 680°C까지 가열된 백금 촉매를 통해 연소합니다. 유기물은 분해되어 이산화탄소로 전환됩니다. 이렇게 생성된 이산화탄소는 냉각, 제습, 필터를 통과한 후 NDIR에 의해 감지됩니다. 시료의 TC(총 탄소) 농도는 검정곡선 공식과의 비교를 통해 산출됩니다. 1) 또한, 시료를 IC 발생부에 주입하여 산성화 후 폭기하여 시료의 IC(무기탄소)를 이산화탄소로 전환하고, 이를 NDIR로 검출하여 IC 농도를 감지합니다.2) TOC 농도는 얻어진 TC농도에서 IC농도를 차감하여 산출합니다. 3)
NPOC (non-purgeable organic carbon) 측정

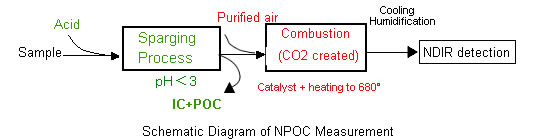

TC 중 IC 성분의 비중이 매우 큰 환경 시료 또는 특수 시료는 앞선 방법으로 TOC 측정에 사용할 경우 중대한 오류가 발생할 수 있습니다. 따라서, 이러한 시료의 경우 유기탄소 측정은 일반적으로 아래 그림과 같이 NPOC 측정을 통해 측정합니다. 이 방법은 공식 측정 방법(예: JIS, ASTM)에 설명된 산성화 및 폭기(IC 제거)를 사용한 TOC 측정 방법과 동일합니다.
소량 시료에 산을 첨가하여 산성화(pH 2 이하)하여 시료의 IC를 이산화탄소로 전환합니다. 전환된 이산화탄소를 폭기과정을 통해 제거합니다. IC가 제거된 시료에 남아 있는 TC를 측정함으로써 TOC를 측정할 수 있습니다. IC를 제거하는 과정에서 POC도 손실될 수 있습니다. 따라서 이 방법으로 측정하는 경우 TOC는 NPOC라고 할 수 있습니다. 시마즈 TOC-L은 손실되는 POC를 측정할 수 있는 옵션을 선택하는 경우 완벽한 TOC측정이 가능합니다.
Software
TOC-Control L/V
TOC-Control L/V는 PC 제어 TOC 모델과 함께 표준으로 제공되는 제어 소프트웨어입니다. 뛰어난 조작성과 풍부한 기능을 제공하여 분석 작업을 완벽하게 지원합니다. 또한 데이터 신뢰성 보증 지원도 제공됩니다.
TOC-LCPH, TOC-LCPN: TOC-Control L
TOC-VWP: TOC-Control V
Data Reliability Assurance Support

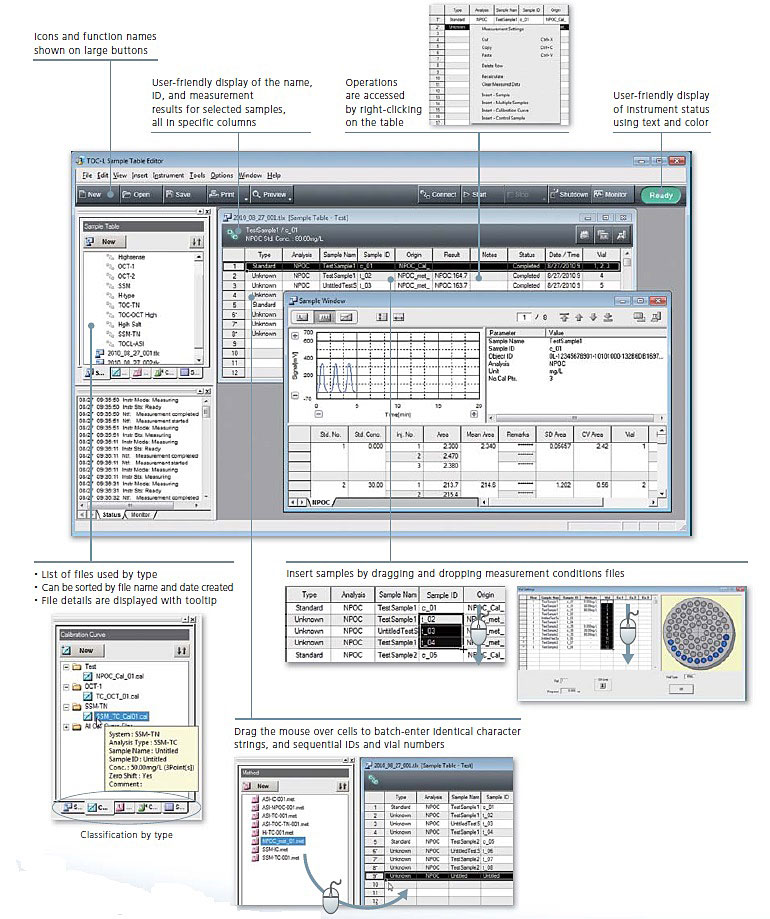

TOC 제어 소프트웨어, 직관적인 운영성과 풍부한 기능 제공
제약 및 식품 생산 뿐만 아니라 환경 분야에서도 측정 데이터의 신뢰성을 보장하기 위해 다양한 규제와 지침이 구현되어 있습니다.(제약업계에서는 GLP/GMP 및 미국 FDA 21 CFR Part 11 준수와 관련된 반면, 실험실 및 교정 기관은 ISO 17025 등에 의해 규제됩니다.) 이 규정은 실험 및 분석 방법론, 실험 조건과 사용 기기에 대한 검사 및 교정 방법의 공식화, 직원 교육 등 광범위한 영역을 대상으로 합니다. 최근 몇 년간 급속히 성장한 분야인 디지털 미디어의 데이터 관리 처리도 추가되어 있습니다.
TOC-Control L/V를 사용하는 데이터 시스템 관리와 CLASS-에이전트 네트워크 호환 분석 데이터 관리 툴을 사용하여 보안 및 무결성을 유지합니다. 소중한 고객 데이터를 보호하고, 전자 기록/전자 서명 규정과의 호환성을 강화합니다. (ER/ES: electronic records, electronic signatures.)
보안 기능 설정

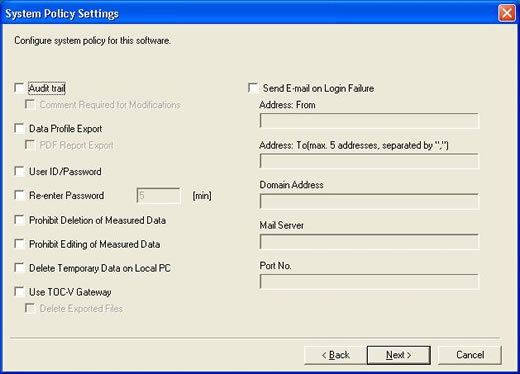

System Policy Settings Window
TOC-Control L/V를 사용하면 운영 환경에 맞게 보안을 구성할 수 있습니다. ID/비밀번호를 통한 사용자 인증, 작동 이력 로그, 측정된 데이터의 삭제 또는 편집 금지 등과 같은 문제를 처리하기 위해 설치 중에 보안 관련 구성을 설정할 수 있습니다.

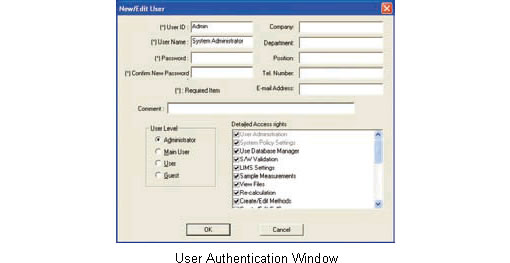

사용자 인증 기능
ID/비밀번호를 통한 사용자 인증에 의해 부적절한 시스템 액세스가 방지 됩니다. 또한 사용자 별로 기능 별로 사용 권한을 설정할 수 있습니다.

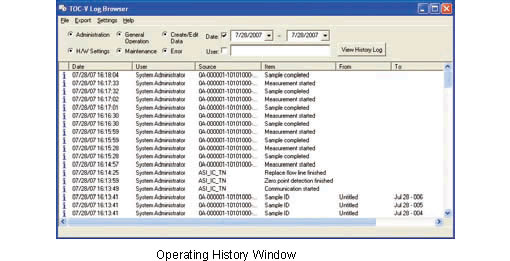

운영 기록(Operating History)
TOC-Control L/V 소프트웨어 및 측정 기기에 의해 수행된 작업에 대한 기록은 자동으로 유지 관리할 수 있습니다. 작업과 관련된 날짜 및 사용자 이름 외에도 설정 변경 내용 및 계측기 작동 상태를 추적할 수 있습니다.
Data management

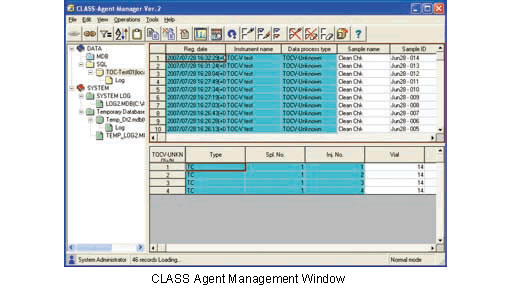

분석을 수행할 때 측정 데이터와 메타 데이터(보정 곡선 정보, 방법 및 기기 설정 포함)를 모두 데이터 프로파일로 통합하고 내보낼 수 있습니다. 이 정보는 시마즈 네트워크와 호환되는 분석 데이터 관리 지원 도구인 CLASS-에이전트가 관리하는 데이터베이스로 자동 내보낼 수 있습니다. 이를 통해 이 데이터의 관리를 다른 시마즈 분석 기구의 데이터와 통합할 수 있습니다.
